Numéro de produit: 9913

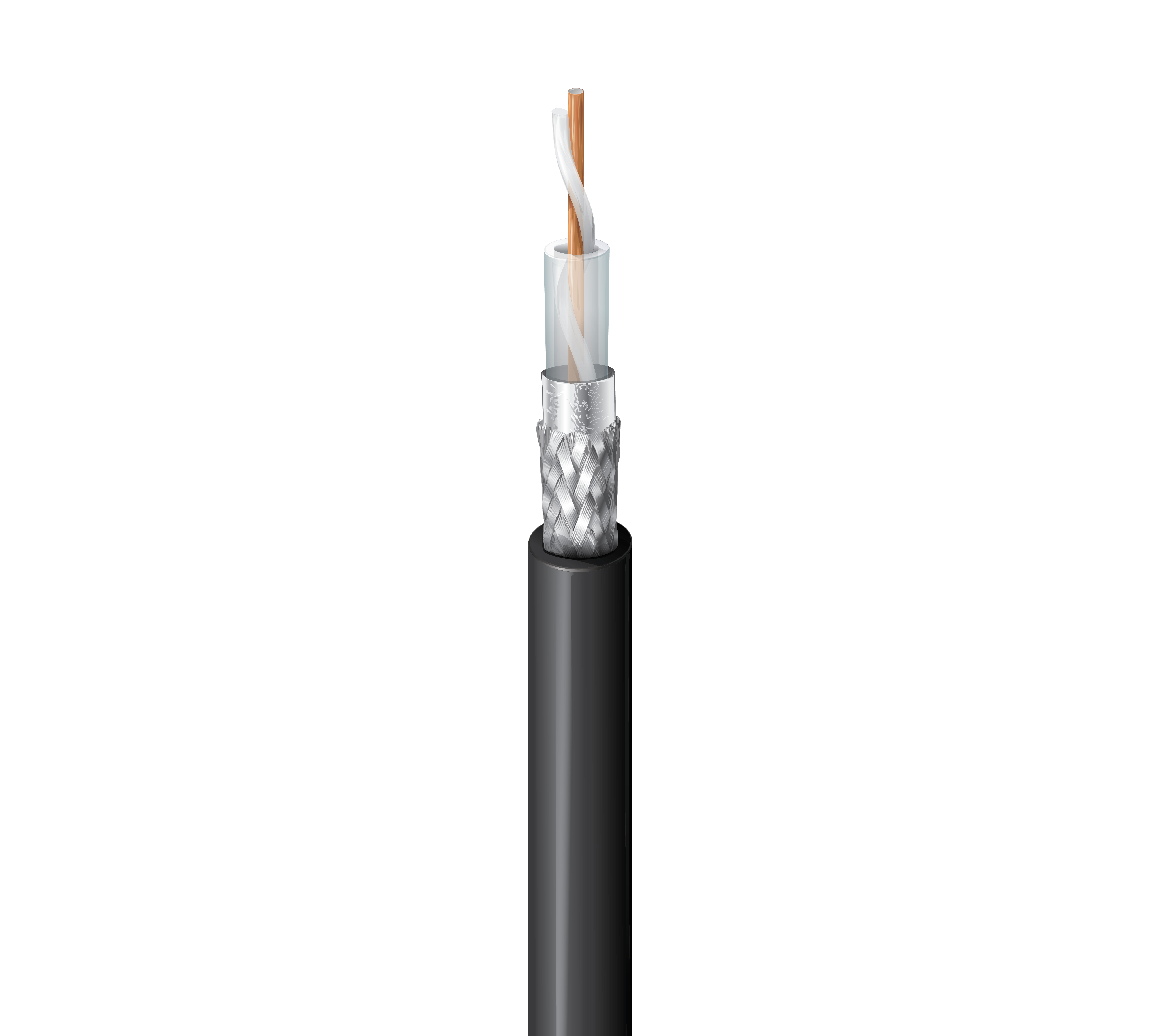

Câble coaxial de transmission sans fil 50 ohms, RG-8, 10 AWG BC solide, feuille + tresse 90 % TC, gaine PVC

Câble coaxial de transmission sans fil 50 ohms, RG-8, conducteur en cuivre nu massif 10 AWG, isolation PE, blindage par feuille + tresse de cuivre étamé à 90 %, gaine en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9913
  • 9913
1 de 1

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

8

Conducteur

Size Stranding Nom. Diameter Material
10 AWG Solid 0.108 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.285 in (7.24 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.405 in (10.3 mm)

Diamètre total du câble (nominal)

10,3 mm (0,405) po

Atténuation

Frequency Nom. Attenuation
5 MHz 0.4 dB/100ft
10 MHz 0.5 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.4 dB/100ft
200 MHz 1.8 dB/100ft
400 MHz 2.6 dB/100ft
700 MHz 3.6 dB/100ft
900 MHz 4.1 dB/100ft
1000 MHz 4.4 dB/100ft

Puissance électrique

Frequency Max. Power Rating
5 MHz 4,021 W
10 MHz 3,217 W
50 MHz 1,609 W
100 MHz 1,149 W
200 MHz 894 W
400 MHz 619 W
700 MHz 447 W
900 MHz 393 W
1,000 MHz 366 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
0.9 Ohm/1000ft 1.8 Ohm/1000ft (5.9 Ohm/km) 24.6 pF/ft (80.7 pF/m) 50 Ohm 84%

Voltage

Voltage Rating
600V RMS

Température

Operating
-30°C to +75°C

Rayon de courbure

Installation Min.
4 in (100 mm)

Tension de traction maximum

132 kg (292 livres)

Poids câble en vrac

97 lb/1000 pi

Environnement compatible

interne (pas de colonne montante ou de plénum), intérieur, aérien - noir uniquement, lorsqu'il est pris en charge par le fil porteur.

Durabilité

CA Prop 65

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

89913

Notes

Utilisation recommandée du 7810R, 7810A, 9913F7 ou 9914 pour les applications supérieures à 1 GHz.

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9913 010100 Noir Bobine 100 pi 612825261636 C
9913 010250 Noir Bobine 250 pi 612825261650 C
9913 010500 Noir Bobine 500 pi 612825261667 C
9913 0101000 Noir Bobine 1,000 pi 612825261643 C
9913 0105000 Noir Bobine 5,000 pi 612825261711 C
