Numéro de produit: MRG1781

MRG1781 - Câble coaxial de transmission sans fil 50 ohms, type RG178, SCCS massif 30 AWG, tresse 95 % TC, gaine PVC

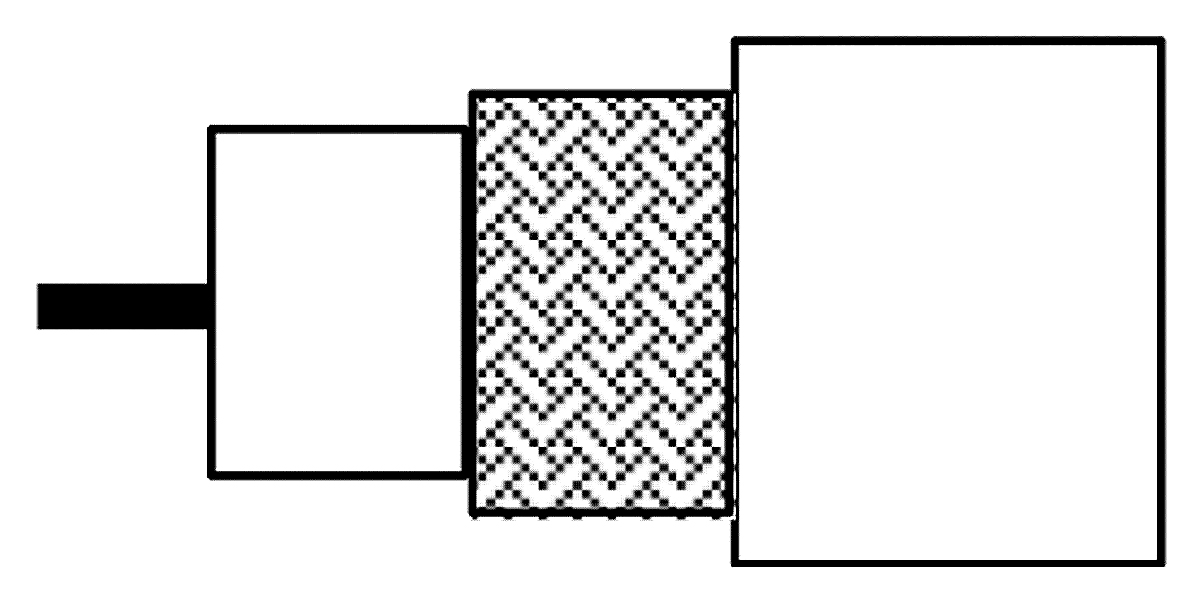

Câble coaxial de transmission sans fil 50 ohms, type RG178, conducteur en acier recouvert de cuivre argenté massif 30 AWG, isolation PE, blindage tressé en cuivre étamé à 95 %, gaine en PVC

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
MRG1781
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

178

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 30 AWG Stranded 0.3 mm SCCS - Silvered Copper Covered Steel

isolation

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene 0.84 mm (0.033 in)

Blindage extérieur

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 1.8 mm

Notes du tableau de la gaine extérieure1

Conforme à l'EN 50290-2-20

Régularité de l'impédance

40 dB min.

Atténuation

Frequency Nom. Attenuation
10 MHz 19 dB/100m
200 MHz 63 dB/100m
400 MHz 92 dB/100m
1000 MHz 151 dB/100m

Électricité

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
802 Ohm/km (244 Ohm/1000ft) 100 pF/m (30 pF/ft) 50 Ohm 66%

Voltage

Voltage Rating
1000 V DC / 600 V RMS

Température

Operating Installation Storage
-25°C To +70°C -5°C To +50°C -25°C To +70°C

Rayon de courbure

Installation Min.
18 mm (0.71 in)

Poids câble en vrac

8.5 kg/km

Environnement compatible

Intérieur - Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité aux normes militaires

MIL-C-17

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.260 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.260 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
MRG1781.0050 Noir Bobine 50 m 8719605102904
MRG1781.00100 Noir Bobine 100 m 8719605102898
MRG1781.00500 Noir Bobine 500 m 8719605102911
