Numéro de produit: MRG223

MRG223 - Câble coaxial Mil-Spec, 50 ohms, RG-223, SC massif 19 AWG, double tresse SC 95 %, gaine PVC, commercial

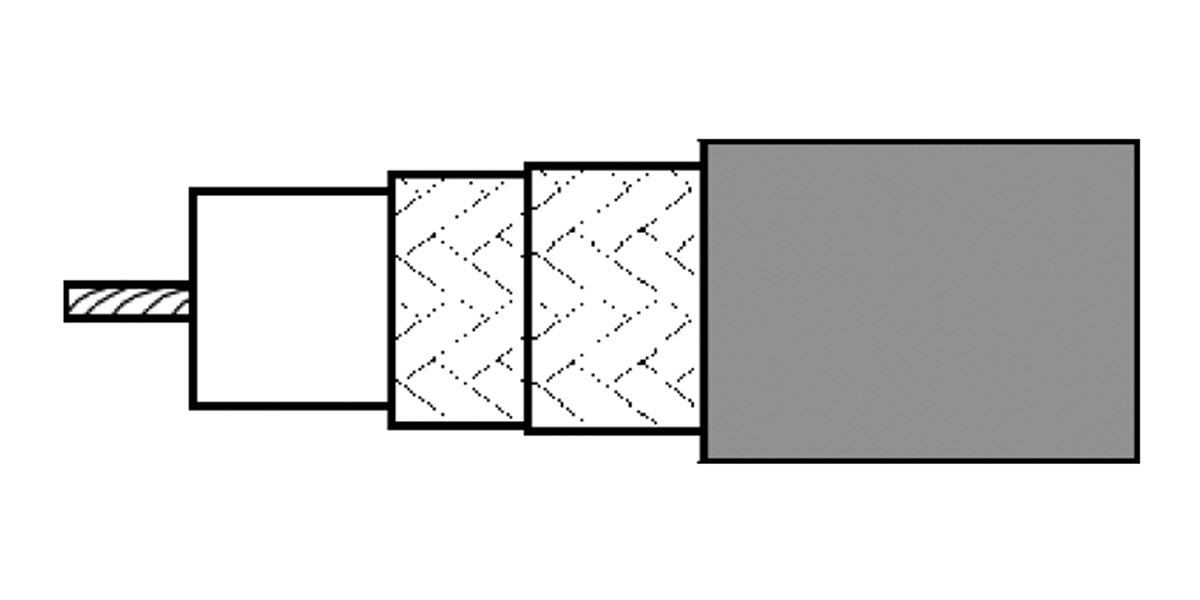

Câble coaxial Mil-Spec, 50 ohms, RG-223, conducteur en cuivre argenté massif 19 AWG, isolation PE, double blindage tressé en cuivre argenté à 95 %, gaine en PVC, usage commercial

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
MRG223
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

223

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 20 AWG Solid 0.90 mm SC - Silvered Copper

isolation

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene 2.95 mm (0.116 in)

Blindage extérieur

Outer Shield Type Material Coverage
Braid Silvered Copper (SC) 95%
Braid Silvered Copper (SC) 90%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 5.4 mm

Notes du tableau de la gaine extérieure1

Conforme à l'EN 50290-2-20

Perte de retour

Frequency Min. Return Loss
100-300 MHz 35 dB
300-900 MHz 30 dB

Atténuation

Frequency Nom. Attenuation
50 MHz 10.5 dB/100m
230 MHz 23.6 dB/100m
470 MHz 33.8 dB/100m
860 MHz 43.9 dB/100m
1000 MHz 54.2 dB/100m

Notes du tableau de l’atténuation

Atténuation maximale supérieure de 10 %

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/km 4.5 Ohm/km (1.4 Ohm/1000ft) 97 pF/m (30 pF/ft) 50 Ohm 66%

Température

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Rayon de courbure

Stationary Min.
50 mm (2.0 in)

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité aux normes militaires

M-17/84

Conformité CENELEC

EN 50117-1

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.111 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.111 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
MRG223.00100 Noir Bobine 100 m 8719605103161
MRG223.00500 Noir Bobine 500 m 8719605103178
