Numéro de produit: 8254

Type 93Ω RG-62/U, Sol BCCS #22, PE semi-solide, tresse BC, gaine PVC

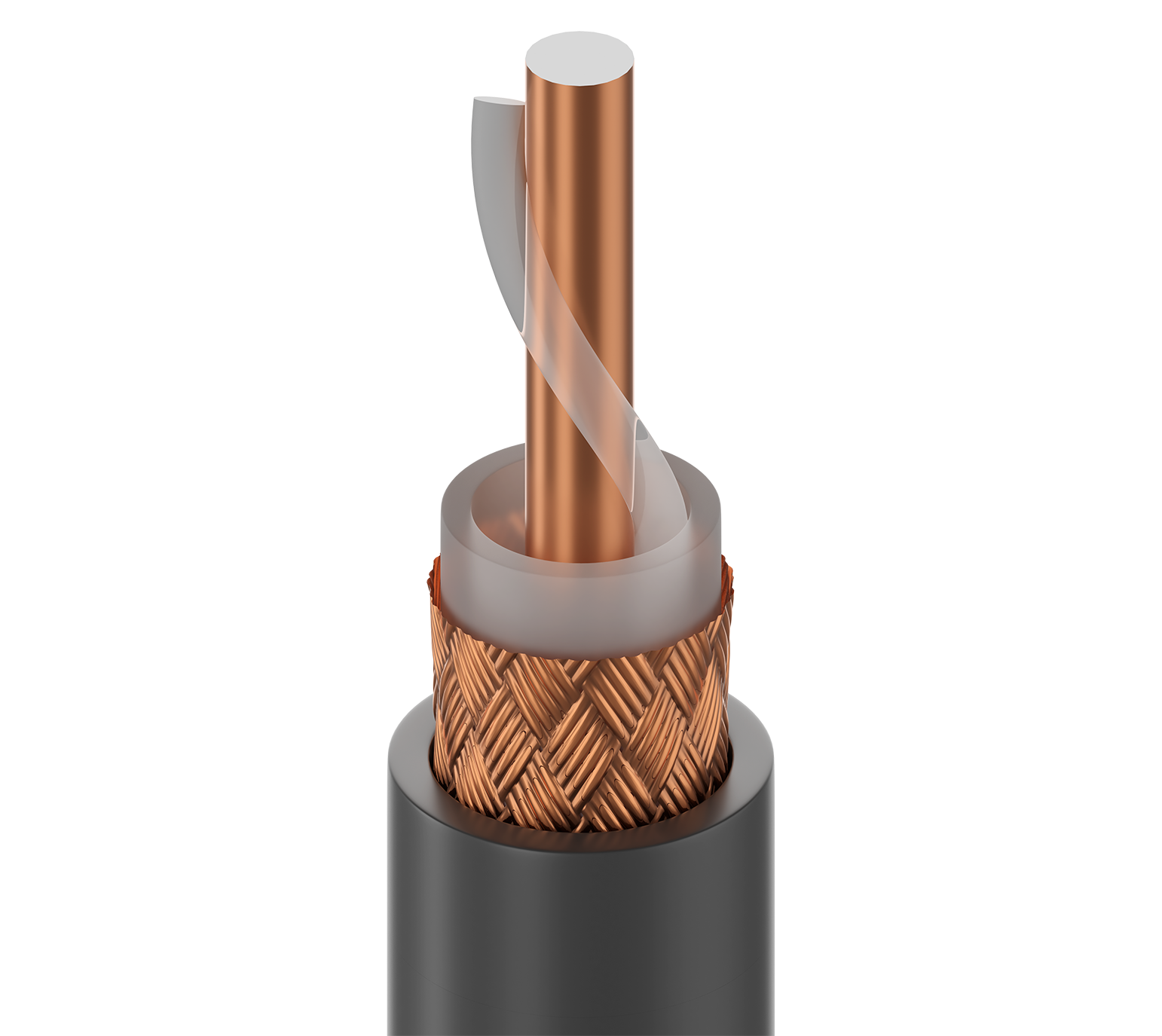

Câble coaxial 93 Ω type RG-62/U, conducteur en acier massif recouvert de cuivre nu 22 AWG, isolation en polyéthylène semi-solide, blindage tressé en cuivre nu (couverture à 95 %), gaine en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8254
5 de 5

Spécifications

Expand All

Applications recommandées

Informatique, instrumentation

Type RG

62

Conducteur

Size Stranding Nom. Diameter Material
22 AWG Solid 0.025 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.238 in (6.05 mm)

Diamètre total du câble (nominal)

6,05 mm (0,238) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.25 dB/100ft
10 MHz 0.85 dB/100ft
50 MHz 1.90 dB/100ft
100 MHz 2.70 dB/100ft
200 MHz 3.80 dB/100ft
400 MHz 5.30 dB/100ft
700 MHz 7.30 dB/100ft
900 MHz 8.20 dB/100ft
1000 MHz 8.70 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
55.0 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

Voltage

Voltage Rating
750 V

Température

Operating
-40°C to +75°C

Rayon de courbure

Installation Min.
2.4 in (61 mm)

Tension de traction maximum

40 kg (88 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur/Extérieur, Intérieur, Extérieur, Résistance à la lumière du soleil, Résistance aux UV, Aérien - Lorsqu'il est soutenu par un fil de messagerie

Durabilité

CA Prop 65

Conformité CPR

CPR Euroclass: Eca

Conformité aux directives européennes

Directive européenne 2015/863/UE (amendement RoHS 2, REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.484 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.484 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8254 010500 Noir Bobine 500 pi 612825197300 C
8254 0101000 Noir Bobine 1,000 pi 612825197294
8254 010U1000 Noir UnReel 1,000 pi 612825197287
8254 0105000 Noir Bobine 5,000 pi 612825197317
