Câble d'instrumentation informatique

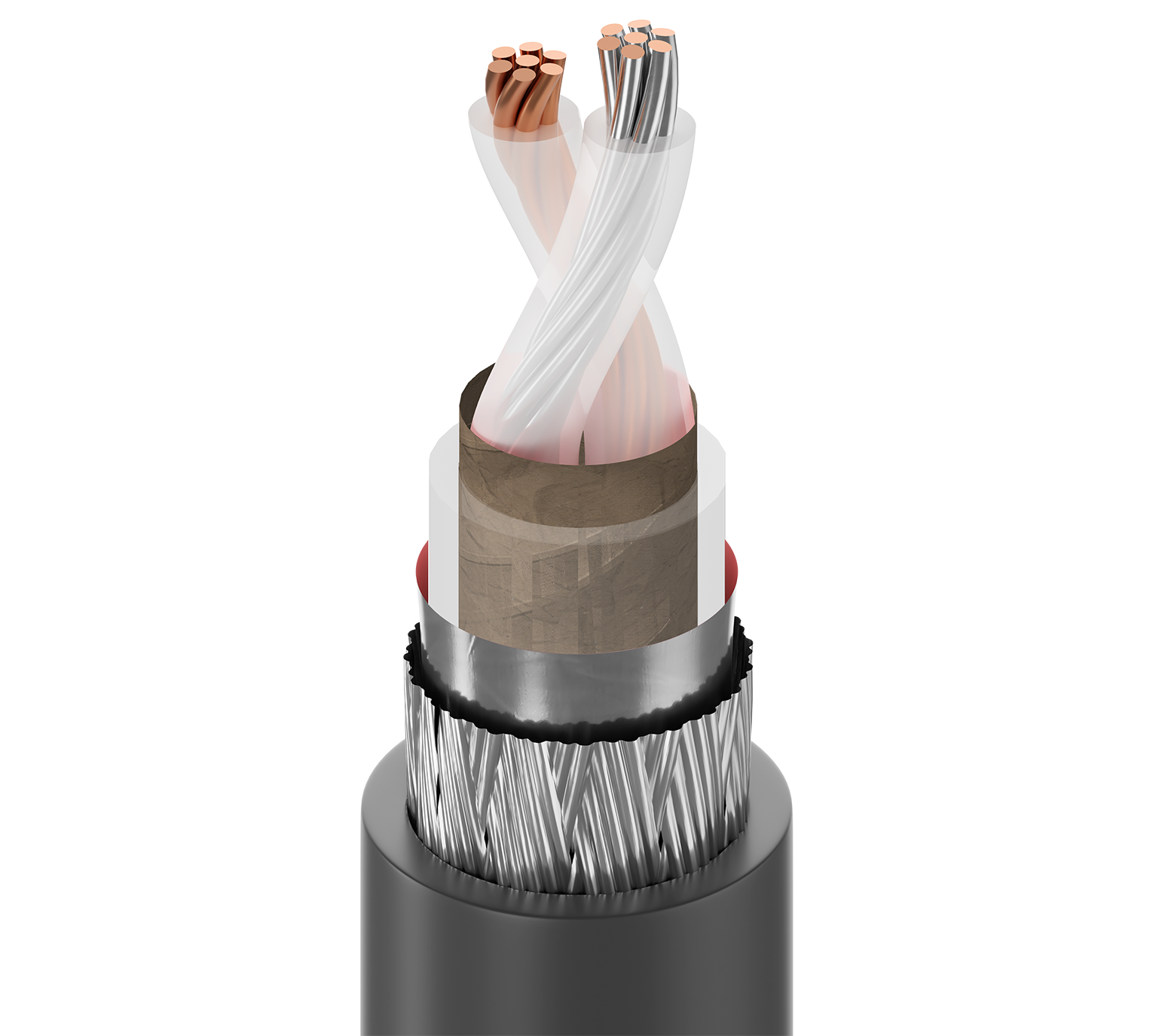

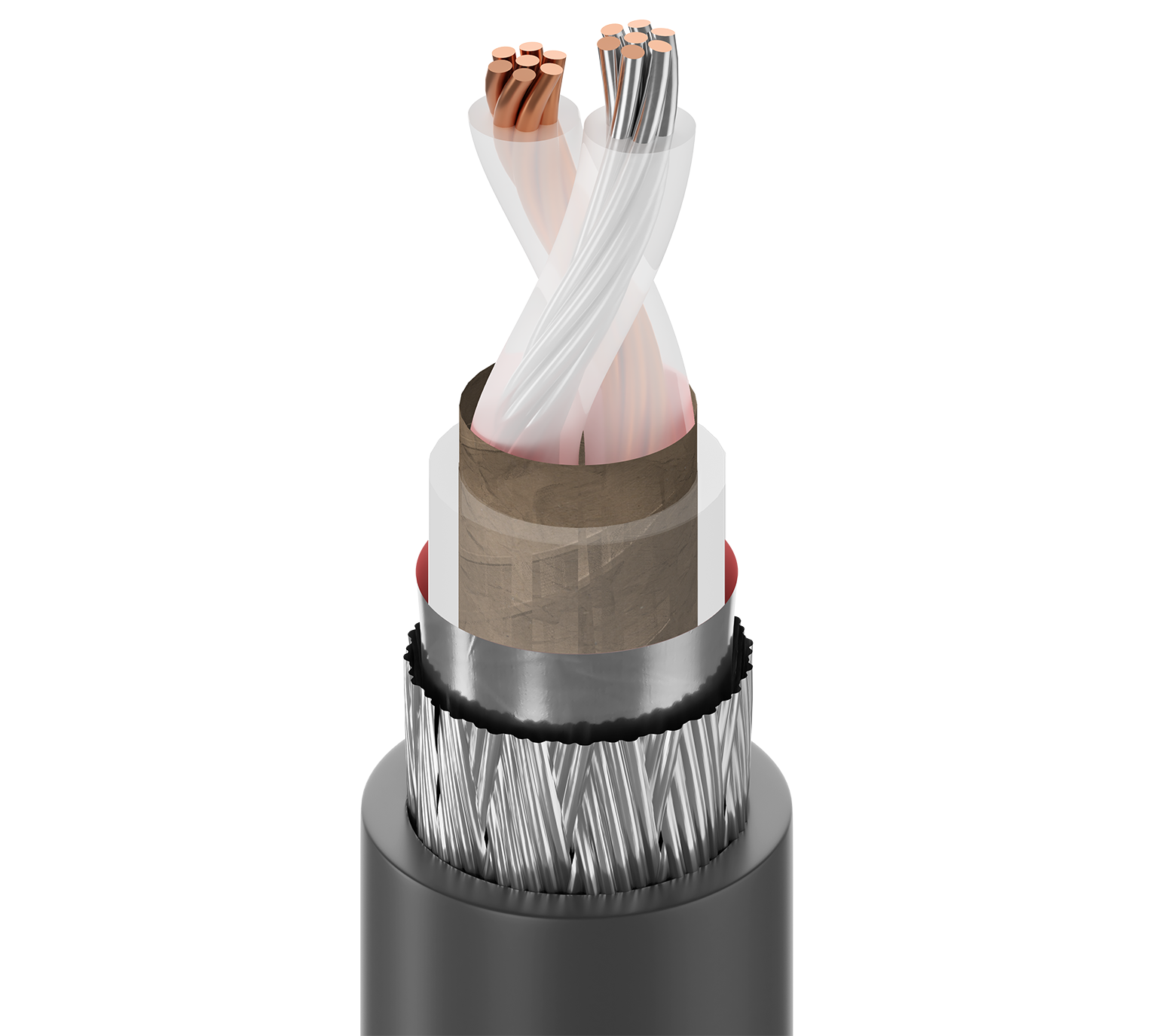

Twinax 100Ω, 1 paire, 20 AWG (7x28) un conducteur en cuivre étamé, un conducteur en cuivre nu, isolation en polyéthylène, gaine intérieure en polyéthylène, Duofoil® (couverture à 100 %) + un blindage tressé en cuivre étamé (couverture à 85 %), gaine extérieure en PVC, CMG

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Informatique, instrumentation

Détails de la construction

Conducteur

Size	Stranding	Nom. Diameter	Material
20 AWG	7x28	0.036 in	TC - Tinned Copper
20 AWG	7x28	0.036 in	BC - Bare Copper

isolation

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene	0.083 in (2.1 mm)	Clear	PE on both conductors
PE - Polyethylene	0.236 in (5.99 mm)	Clear	PE over pair

Blindage extérieur

Layer	Outer Shield Type	Material	Material Trade Name	Coverage
1	Tape	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
2	Braid	Tinned Copper (TC)		85%

Gaine extérieure

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.330 in (8.38 mm)

Diamètre total du câble (nominal)	8,38 mm (0,330) po

Caractéristiques électriques

Atténuation

Frequency	Nom. Attenuation
1 MHz	0.30 dB/100ft
10 MHz	1.20 dB/100ft
50 MHz	2.80 dB/100ft
100 MHz	4.10 dB/100ft
200 MHz	6.40 dB/100ft
400 MHz	10.20 dB/100ft

Électricité

Nom. Conductor DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
9.5 Ohm/1000ft	2.0 Ohm/1000ft (6.6 Ohm/km)	23.0 pF/ft (75.5 pF/m)	100 Ohm	66%

Voltage

UL Voltage Rating
300 V (CMG)

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	-30°C to +75°C

Rayon de courbure

Installation Min.
3.5 in (89 mm)

Tension de traction maximum	50.8 kg (112 livres)
Poids câble en vrac	63 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur/extérieur, intérieur, aérien – Noir uniquement, lorsque le fil du messager le permet.
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Charge UL1685 FT4, FT4
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	CL2, CMG
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	N° de pièce IBM 7362211
Numéro du plénum	89207

Historique

Mise à jour et révision	Numéro de révision : 0.534 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.534 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
9207 010100	Noir	Bobine	100 pi	612825225270
9207 010500	Noir	Bobine	500 pi	612825225324	C
9207 010U500	Noir	UnReel	500 pi	612825225263
9207 0101000	Noir	Bobine	1,000 pi	612825225287	C
9207 0101640	Noir	Bobine	1,640 pi	612825225294	C
9207 0103280	Noir	Bobine	3,280 pi	612825225317	C
9207 0105000	Noir	Bobine	5,000 pi	612825225331	C
