3094A

ControlBus™, coaxial RG-11, #14 Sol BCCS, isolation FPE, blindage QUAD aluminium, gaine en PVC, CMR

...

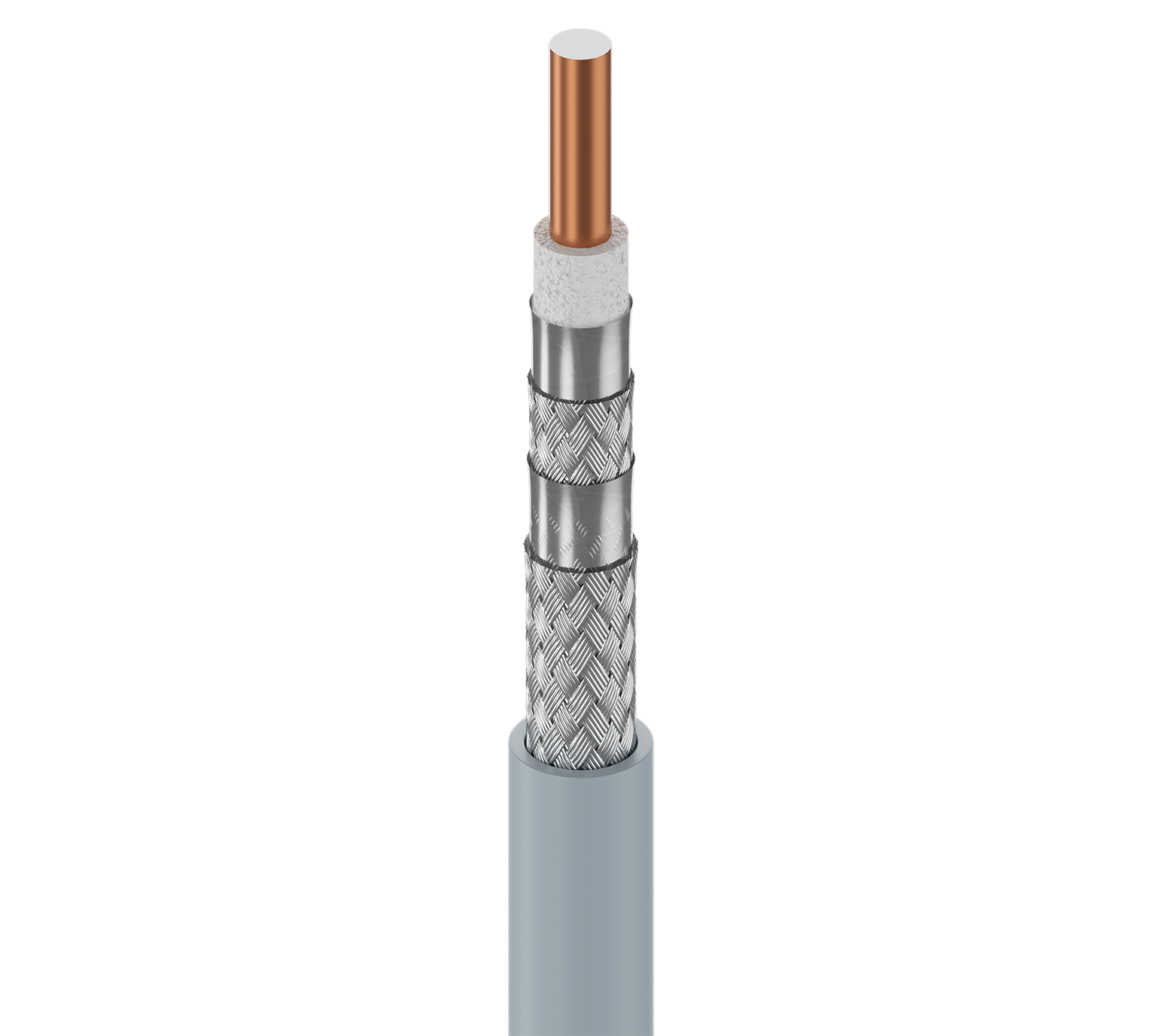

Coaxial RG-11 14AWG (solide) acier recouvert de cuivre brut, isolation en mousse de polyéthylène, Duobond® II complet + tresse d'aluminium (60 %)+Duofoil®+ blindage (40 %) en tresses d'aluminium, gaine extérieure en PVC, CMR
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Environnement très difficile, Automatisation en usine, ControlNet™, Modbus II, Câble coaxial industriel, Les câbles ControlNet Belden garantissent une excellente intégrité du signal et des longueurs de plage qui dépassent les normes de haute vitesse, et de temps critique nécessaires aux applications ControlNet en usine.

Détails de la construction

Type RG

11

Conducteur
Taille Câblé Diamètre nominale Matériel
14 AWG Uni 0,064 po BCCS - Acier recouvert de cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur Notes
PE – Polyéthylène 7,11 mm (0,280 po) Blanc injecté de gaz
Blindage extérieur
Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duobond® II 100 %
2 Tresse Aluminium 60 %
3 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
4 Tresse Aluminium 40 %
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 10,3 mm (0,407 po)

Diamètre total du câble (nominal)

10,3 mm (0,407 po)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour structurale min.
5 - 400 MHz 20 dB
Atténuation
Fréquence Atténuation nominale
1 MHz 0,16 dB/100 pi
2 MHz 0,18 dB/100 pi
5 MHz 0,26 dB/100 pi
10 MHz 0,38 dB/100 pi
20 MHz 0,55 dB/100 pi
50 MHz 0,83 dB/100 pi
100 MHz 1,17 dB/100 pieds
200 MHz 1,60 dB/100 pieds
300 MHz 1,99 dB/100 pieds
400 MHz 2,30 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
11,5 Ohm/1000 pi 1,8 Ohm/1000 pi (5,9 Ohm/km) 53,5 pF/m (16,3 pF/pi 75 Ohm 83 %
Voltage
Tension nominale UL
300 V (CMR, CMG)
Caractéristiques mécaniques
Température
Température UL Température de service
75° C -30 °C à 75 °C
Rayon de courbure
Installation min.
100 mm (4 po)

Tension de traction maximum

106 kg (234 livres)

Poids câble en vrac

60 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur - Plénum, intérieur, extérieur, résistance aux rayons du soleil, aérien - Lorsqu'il est pris en charge par un fil porteur.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Colonne montante UL 1666

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

CMR, CL2R

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

3095A

Notes sur le produit

Notes

Marquage tous les 2,6 mètres pour aider les utilisateurs lors de l'installation.

Historique

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 25-05-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3094A F2V500 Gris, DEC Bobine 500 pi 612825141525
3094A F2V1000 Gris, DEC Bobine 1 000 pi 612825141501
3094A F2V2000 Gris, DEC Bobine 2,000 pi 612825141518 C
