Numéro de produit: 7784AF

7784AF - Triax 11, 15 AWG Str SPC, tresses SPC + BC, PVC Jkt

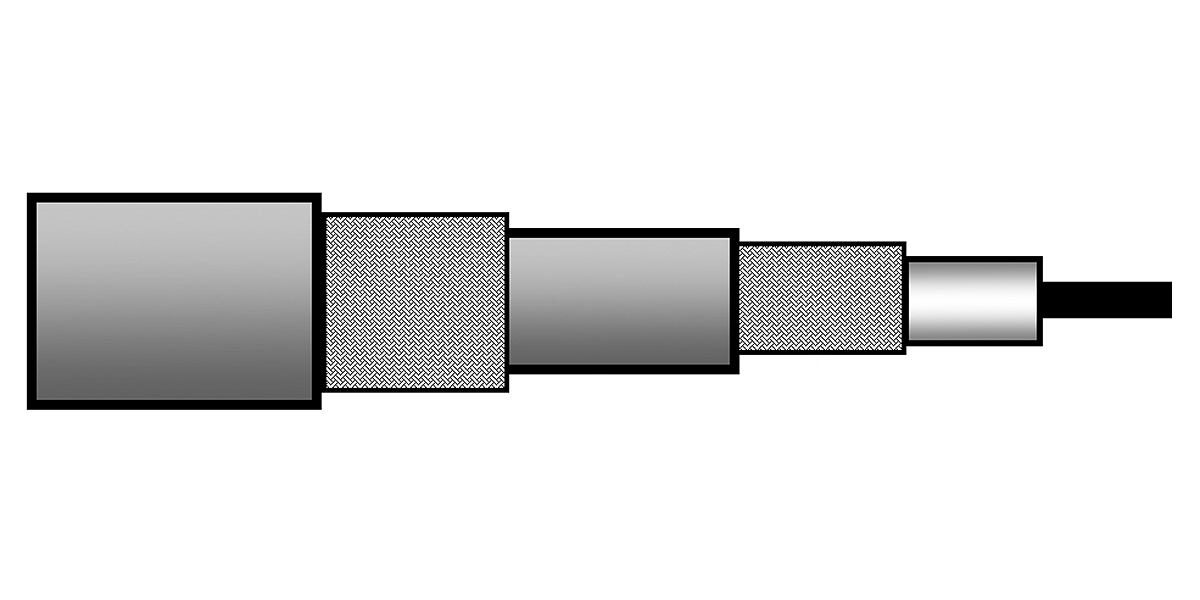

Conducteur en cuivre plaqué argent toronné Triax 11, 15 AWG (19x29), isolation PE, blindage tressé en cuivre plaqué argent à 80 %, isolation PE, blindage tressé en cuivre nu à 80 %, gaine en PVC.

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
7784AF
5 de 5

Spécifications

Expand All

Applications recommandées

Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Type séries

Triax 8/11/14

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Stranded 1.42 mm SC - Silvered Copper

isolation

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 6.5 mm (0.26 in)

Blindage interne

Shield Type Material Coverage
Braid Silvered Copper (SC) 80%

Gaine intérieure

Material Nom. Diameter
PE - Polyethylene 8.5 mm (0.33 in)

Blindage extérieur

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 80%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 11.3 mm

Atténuation

Frequency Nom. Attenuation
1 MHz 0.5 dB/100m
5 MHz 1.1 dB/100m
10 MHz 1.7 dB/100m
100 MHz 5.6 dB/100m
360 MHz 11.5 dB/100m
750 MHz 17.1 dB/100m

Électricité

Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9 Ohm/km (2.7 Ohm/1000ft) 7 Ohm/km (2.1 Ohm/1000ft) 54 pF/m (16 pF/ft) 75 Ohm 82%

Filtrage

Frequency Min. Screening Attenuation
30 - 850 MHz 75 dB

Température

Operating Installation Storage
-40°C To +70°C -5°C To +70°C -40°C To +70°C

Rayon de courbure

Stationary Min.
115 mm (4.53 in)

Tension de traction maximum

270 N (61 lbf)

Poids câble en vrac

136 kg/km

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

CEI 60332-1-2

Mise à jour et révision

Numéro de révision : 0.203 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.203 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
7784AF.049999 Rouge Bobine 475 m 8719605014221
7784AF.041000 Rouge Bobine 1,000 m 8719605014191
