Numéro de produit: 8502

Fil conducteur, n° 20 Str TC, gaine PVC, TYPE B MIL-W-16878/1

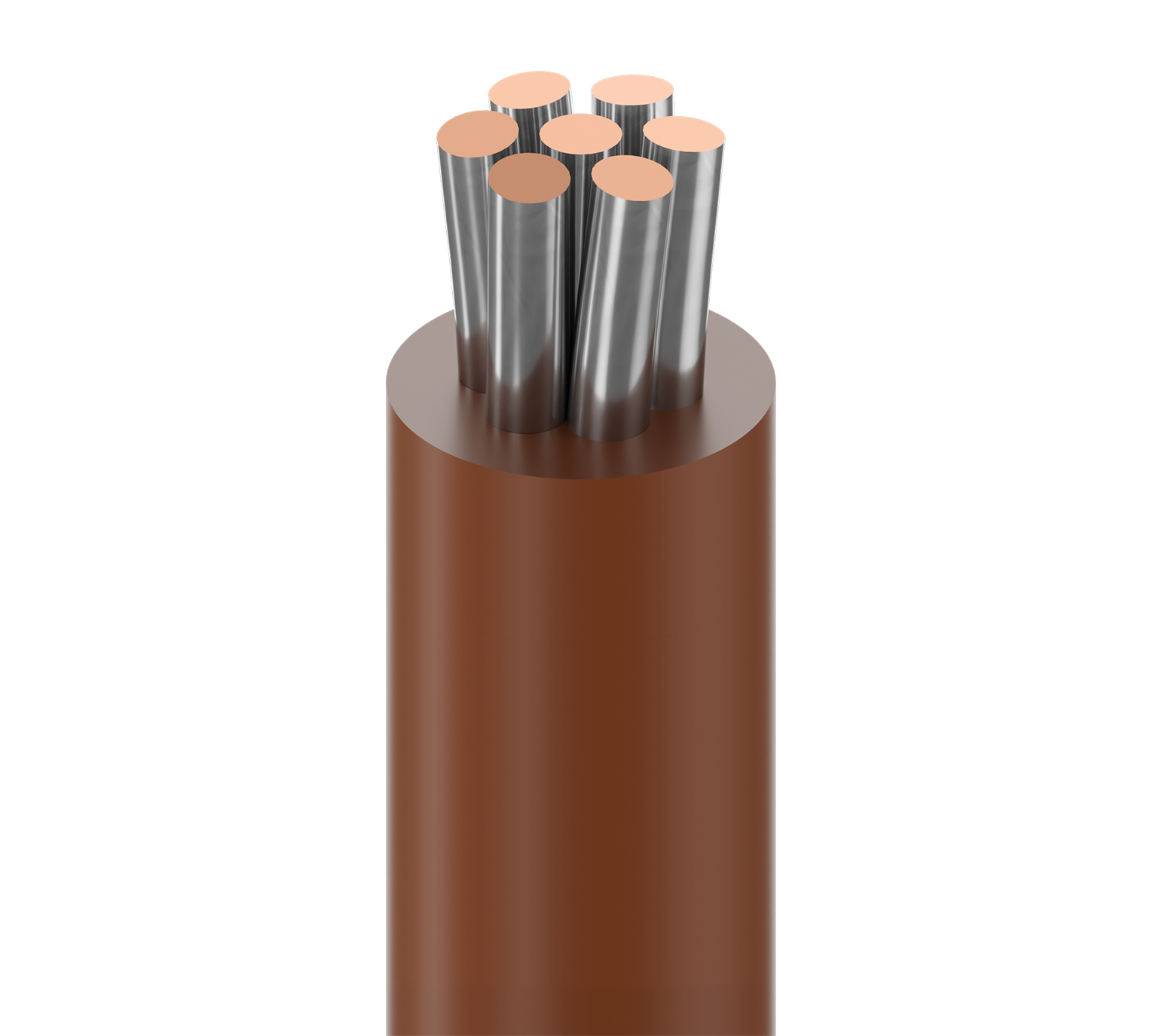

Fil conducteur en plastique basse température, 20 AWG (7 x 28), cuivre étamé, isolation PVC, TYPE B MIL-W-16878/1 600 V 105 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8502
  • 8502
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, (Type B) MIL-W-16878/1-Applications basse température

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 20 AWG 7x28 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.058 in (1.5 mm)

Diamètre total du câble (nominal)

1,5 mm (0,058) po

Électricité

Nom. Conductor DCR Max. Current
9.8 Ohm/1000ft Single conductor in free air @ 30ºC: 14.0 A

Voltage

UL Voltage Rating
600 V RMS

Température

UL Temperature Operating
105°C -40°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
0.58 in (15 mm) 0.58 in (15 mm)

Tension de traction maximum

5.0 kg (11 livres)

Poids câble en vrac

4 livres/1000 pieds

Environnement compatible

Extérieur

Durabilité

CA Prop 65

Conformité aux normes militaires

MIL-W-16878/1

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.487 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., A - COULEURS DE RAYURES EN STOCK.

Mise à jour et révision

Numéro de révision : 0.487 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., A - COULEURS DE RAYURES EN STOCK.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8502 010100 Noir Bobine 100 pi 612825209676
8502 0101000 Noir Bobine 1,000 pi 612825209683 P
8502 006100 Bleu clair Bobine 100 pi 612825209584
8502 0061000 Bleu clair Bobine 1,000 pi 612825209591 P
8502 001100 Brun Bobine 100 pi 612825209430
8502 0011000 Brun Bobine 1,000 pi 612825209447 P
8502 008100 Gris Bobine 100 pi 612825209638
8502 0081000 Gris Bobine 1,000 pi 612825209645 P
8502 005100 Vert foncé Bobine 100 pi 612825209560
8502 0051000 Vert foncé Bobine 1,000 pi 612825209577 P
8502 003100 Orange Bobine 100 pi 612825209508
8502 0031000 Orange Bobine 1,000 pi 612825209515 P
8502 002100 Rouge Bobine 100 pi 612825209461
8502 0021000 Rouge Bobine 1,000 pi 612825209478 P
8502 007100 Violet Bobine 100 pi 612825209614
8502 0071000 Violet Bobine 1,000 pi 612825209621 P
8502 009100 Blanc Bobine 100 pi 612825209652
8502 0091000 Blanc Bobine 1,000 pi 612825209669 P
8502 0181000 Blanc, rayure bleue Bobine 1,000 pi 612825209706 A
8502 0151000 Blanc, rayure rouge Bobine 1,000 pi 612825209690 A
8502 004100 Jaune Bobine 100 pi 612825209539
8502 0041000 Jaune Bobine 1,000 pi 612825209546 P
