Product Number: 8524

Fil conducteur, n° 22 Str TC, gaine PVC, TYPE MW MIL-W-76C-PVC

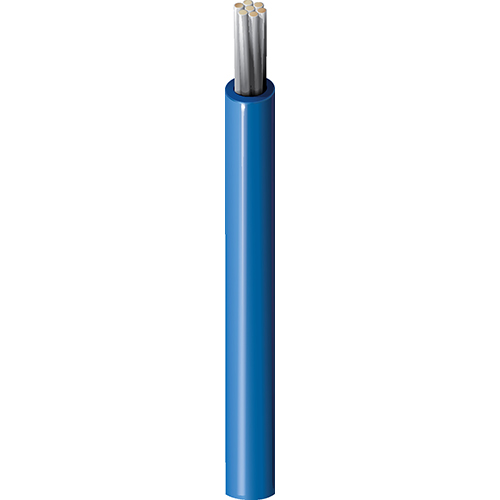

Fil conducteur en plastique basse température, 22 AWG (7 x 30), cuivre étamé, isolation PVC, type MW MIL-W-76C-PVC 1 000 V 80 °C

  • Availability:
    Mondial
  • Status:
    Active
8524
  • 8524
1 of 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, (type MW) applications MIL-W-76C-Low Temp

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.064 in (1.6 mm)

Diamètre total du câble (nominal)

1,6 mm (0,064) po

Électricité

Nom. Conductor DCR Max. Current
16 Ohm/1000ft Single conductor in free air @ 30ºC: 9.0 A

Voltage

UL Voltage Rating
1000 V RMS

Température

UL Temperature Operating
80°C -40°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
0.64 in (16 mm) 0.64 in (16 mm)

Tension de traction maximum

5.0 kg (11 livres)

Poids câble en vrac

4 livres/1000 pieds

Environnement compatible

Extérieur

Durabilité

CA Prop 65

Conformité aux normes militaires

MIL-W-76C Type MWP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.480 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Mise à jour et révision

Numéro de révision : 0.480 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8524 010100 Noir Bobine 100 pi 612825212379
8524 0101000 Noir Bobine 1,000 pi 612825347873 P
8524 0131000 Bleu foncé Bobine 1,000 pi 612825212393 P
8524 006100 Bleu clair Bobine 100 pi 612825212256
8524 0061000 Bleu clair Bobine 1,000 pi 612825212263 P
8524 001100 Brun Bobine 100 pi 612825212119
8524 0011000 Brun Bobine 1,000 pi 612825212126 P
8524 008100 Gris Bobine 100 pi 612825212300
8524 0081000 Gris Bobine 1,000 pi 612825212317 P
8524 005100 Vert foncé Bobine 100 pi 612825212232
8524 0051000 Vert foncé Bobine 1,000 pi 612825212249 P
8524 003100 Orange Bobine 100 pi 612825212171
8524 0031000 Orange Bobine 1,000 pi 612825212188 P
8524 002100 Rouge Bobine 100 pi 612825212157
8524 0021000 Rouge Bobine 1,000 pi 612825347866 P
8524 007100 Violet Bobine 100 pi 612825212287
8524 0071000 Violet Bobine 1,000 pi 612825212294 P
8524 009100 Blanc Bobine 100 pi 612825212348
8524 0091000 Blanc Bobine 1,000 pi 612825212355 P
8524 004100 Jaune Bobine 100 pi 612825212201
8524 0041000 Jaune Bobine 1,000 pi 612825212218 P
