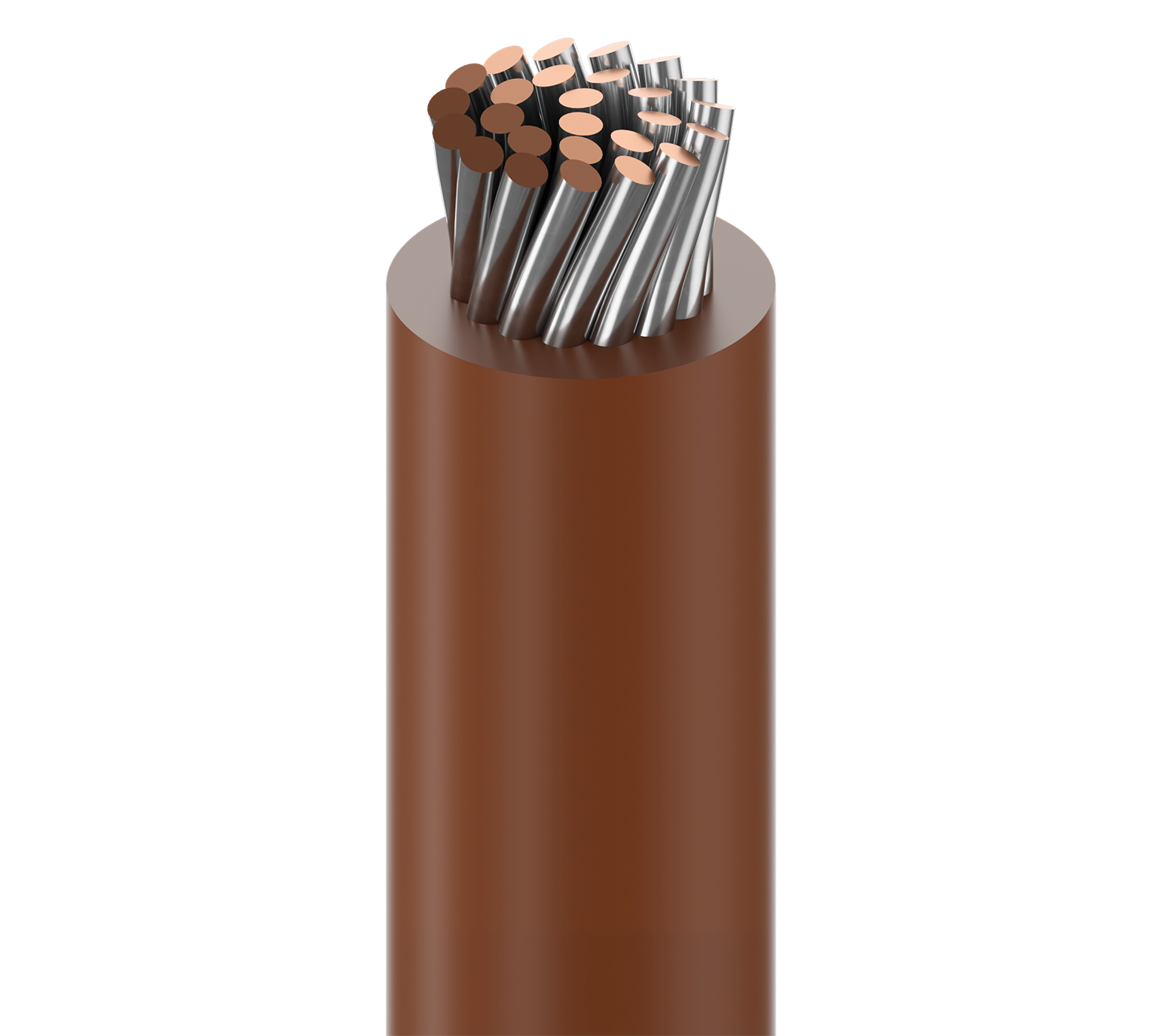

Numéro de produit: 9916

Fil de connexion, #16 Str TC, PVC Ins, AWM 1007 AWM 1569

Fil conducteur en plastique basse température, 16 AWG (26 x 30), cuivre étamé, isolation PVC, AWM 1007, AWM 1569, type CSA TR-64 TRSR-64

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9916
  • 9916
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 AWG 26x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.092 in (2.3 mm)

Diamètre total du câble (nominal)

2,3 mm (0,092) po

Électricité

Nom. Conductor DCR Max. Current
4.44 Ohm/1000ft Single conductor in free air @ 30ºC: 28.8 A

Voltage

UL Voltage Rating
300 V RMS

Température

UL Temperature Operating
105°C -25°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
0.92 in (23 mm) 0.92 in (23 mm)

Tension de traction maximum

16 kg (35 livres)

Poids câble en vrac

12 lb/1000 pi

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité AWM

AWM 1007, AWM 1569

Conformité CEC / C(UL)

TRSR-64

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9916 010100 Noir Bobine 100 pi 612825261988
9916 0101000 Noir Bobine 1,000 pi 612825261995 P
9916 0105000 Noir Bobine 5,000 pi 612825262008 P
9916 013100 Bleu foncé Bobine 100 pi 612825262015
9916 0131000 Bleu foncé Bobine 1,000 pi 612825262022 P
9916 001100 Brun Bobine 100 pi 612825261797
9916 0011000 Brun Bobine 1,000 pi 612825261803 P
9916 0081000 Gris Bobine 1,000 pi 612825261933 P
9916 005100 Vert foncé Bobine 100 pi 612825261896
9916 0051000 Vert foncé Bobine 1,000 pi 612825261902 P
9916 0031000 Orange Bobine 1,000 pi 612825261858 P
9916 002100 Rouge Bobine 100 pi 612825261827
9916 0021000 Rouge Bobine 1,000 pi 612825261834 P
9916 0025000 Rouge Bobine 5,000 pi 612825261841 P
9916 007100 Violet Bobine 100 pi 612825261919
9916 0071000 Violet Bobine 1,000 pi 612825261926 P
9916 009100 Blanc Bobine 100 pi 612825261940
9916 0091000 Blanc Bobine 1,000 pi 612825261957 P
9916 0095000 Blanc Bobine 5,000 pi 612825261964 P
9916 004100 Jaune Bobine 100 pi 612825261865
9916 0041000 Jaune Bobine 1,000 pi 612825261872 P
