Numéro de produit: 9921

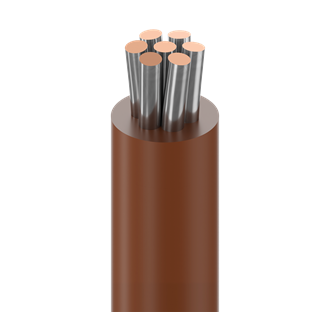

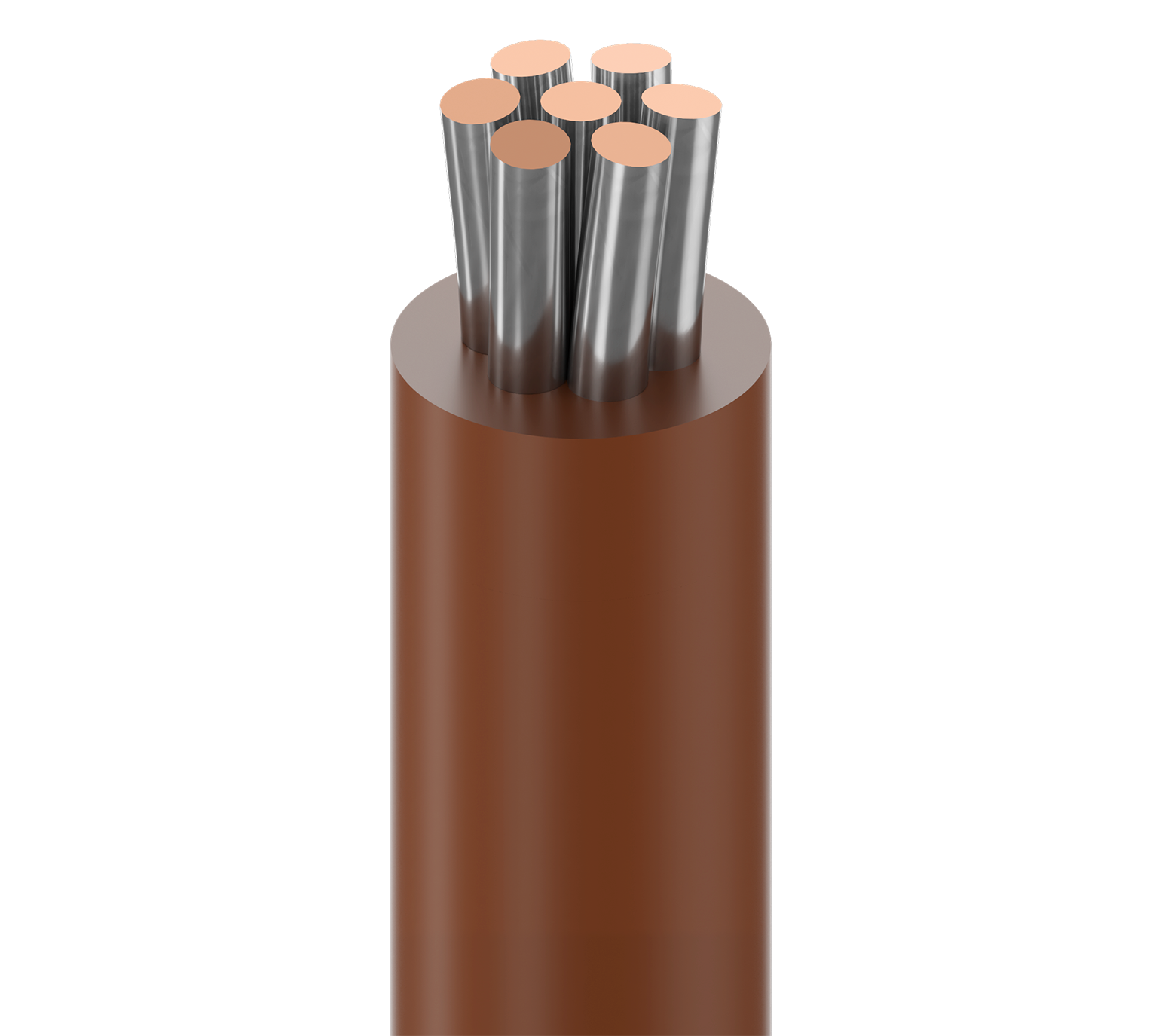

Fil de plomb, #22 Str TC, PVC Ins, AWM 1007 AWM 1569

Fil conducteur en plastique basse température, 22 AWG (7 x 30), cuivre étamé, isolation PVC, AWM 1007, AWM 1569, type CSA TR-64 TRSR-64

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9921
  • 9921
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.062 in (1.6 mm)

Diamètre total du câble (nominal)

1,6 mm (0,062) po

Électricité

Nom. Conductor DCR Max. Current
18.1 Ohm/1000ft Single conductor in free air @ 30ºC: 11 A

Diaphonie asymétrique

Typical Unbalanced FEXT %
6.2 MHz

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
6.2 dB/100m
6.1 dB/100m

Voltage

UL Voltage Rating
300 V RMS

Température

UL Temperature Operating
105°C -20°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
0.62 in (16 mm) 0.62 in (16 mm)

Tension de traction maximum

4.1 kg (9 livres)

Poids câble en vrac

4 livres/1000 pieds

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité AWM

AWM 1007, AWM 1569

Conformité CEC / C(UL)

TRSR-64

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., C - MONTAGE DE BOBINE DE CAISSE.

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., C - MONTAGE DE BOBINE DE CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9921 010100 Noir Bobine 100 pi 612825263210
9921 0101000 Noir Bobine 1,000 pi 612825263227 P
9921 0105000 Noir Bobine 5,000 pi 612825263234 C
9921 013100 Bleu foncé Bobine 100 pi 612825263258
9921 0131000 Bleu foncé Bobine 1,000 pi 612825263265 P
9921 0135000 Bleu foncé Bobine 5,000 pi 612825263272 C
9921 006100 Bleu clair Bobine 100 pi 612825263098
9921 0061000 Bleu clair Bobine 1,000 pi 612825263104 P
9921 001100 Brun Bobine 100 pi 612825262985
9921 0011000 Brun Bobine 1,000 pi 612825262992 P
9921 008100 Gris Bobine 100 pi 612825263135
9921 0081000 Gris Bobine 1,000 pi 612825263142 P
9921 0085000 Gris Bobine 5,000 pi 612825263159 C P
9921 005100 Vert foncé Bobine 100 pi 612825263074
9921 0051000 Vert foncé Bobine 1,000 pi 612825263081 P
9921 003100 Orange Bobine 100 pi 612825263029
9921 0031000 Orange Bobine 1,000 pi 612825263036 P
9921 002100 Rouge Bobine 100 pi 612825263005
9921 0021000 Rouge Bobine 1,000 pi 612825349860 P
9921 0025000 Rouge Bobine 5,000 pi 612825349877 C P
9921 007100 Violet Bobine 100 pi 612825263111
9921 0071000 Violet Bobine 1,000 pi 612825263128 P
9921 009100 Blanc Bobine 100 pi 612825263173
9921 0091000 Blanc Bobine 1,000 pi 612825263180 P
9921 004100 Jaune Bobine 100 pi 612825263043
9921 0041000 Jaune Bobine 1,000 pi 612825263050 P
9921 0045000 Jaune Bobine 5,000 pi 612825263067 C
