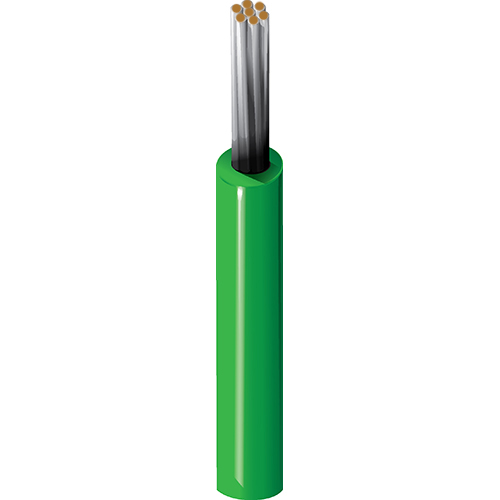

Numéro de produit: 9923

Fil de plomb, #24 Str TC, PVC Ins, AWM 1007 AWM 1569

Fil conducteur en plastique basse température, 24 AWG (7 x 32), cuivre étamé, isolation PVC, AWM 1007, AWM 1569, type CSA TR-64 TRSR-64

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9923
5 de 5

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.056 in (1.4 mm)

Diamètre total du câble (nominal)

1,4 mm (0,056) po

Électricité

Nom. Conductor DCR Max. Current
28.7 Ohm/1000ft Single conductor in free air @ 30ºC: 5 A

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
6.3 dB/100m
6.3 dB/100m

Voltage

UL Voltage Rating
300 V RMS

Température

UL Temperature Operating
105°C -20°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
0.56 in (14 mm) 0.56 in (14 mm)

Tension de traction maximum

2.7 kg (6 livres)

Poids câble en vrac

3 livres/1000 pieds

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité AWM

AWM 1007, AWM 1569

Conformité CEC / C(UL)

TRSR-64

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.498 Date de révision : 20-02-2026

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., C - MONTAGE DE BOBINE DE CAISSE.

Mise à jour et révision

Numéro de révision : 0.498 Date de révision : 20-02-2026

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., C - MONTAGE DE BOBINE DE CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9923 010100 Noir Bobine 100 pi 612825263463
9923 0101000 Noir Bobine 1,000 pi 612825263470 P
9923 0105000 Noir Bobine 5,000 pi 612825263487 C
9923 0131000 Bleu foncé Bobine 1,000 pi 612825263494 P
9923 0011000 Brun Bobine 1,000 pi 612825263364 P
9923 0081000 Gris Bobine 1,000 pi 612825263425 P
9923 0051000 Vert foncé Bobine 1,000 pi 612825263401 P
9923 0031000 Orange Bobine 1,000 pi 612825263388 P
9923 002100 Rouge Bobine 100 pi 612825263371
9923 0021000 Rouge Bobine 1,000 pi 612825349884 P
9923 0025000 Rouge Bobine 5,000 pi P
9923 0071000 Violet Bobine 1,000 pi 612825263418 P
9923 009100 Blanc Bobine 100 pi 612825263432
9923 0091000 Blanc Bobine 1,000 pi 612825263449 P
9923 0041000 Jaune Bobine 1,000 pi 612825263395 P
