Numéro de produit : 1419A

Capuchon bas RS232/422, n°24-2 paires, FPE, feuillard d'aluminium O/A, gaine en PVC, CM, 100Ω

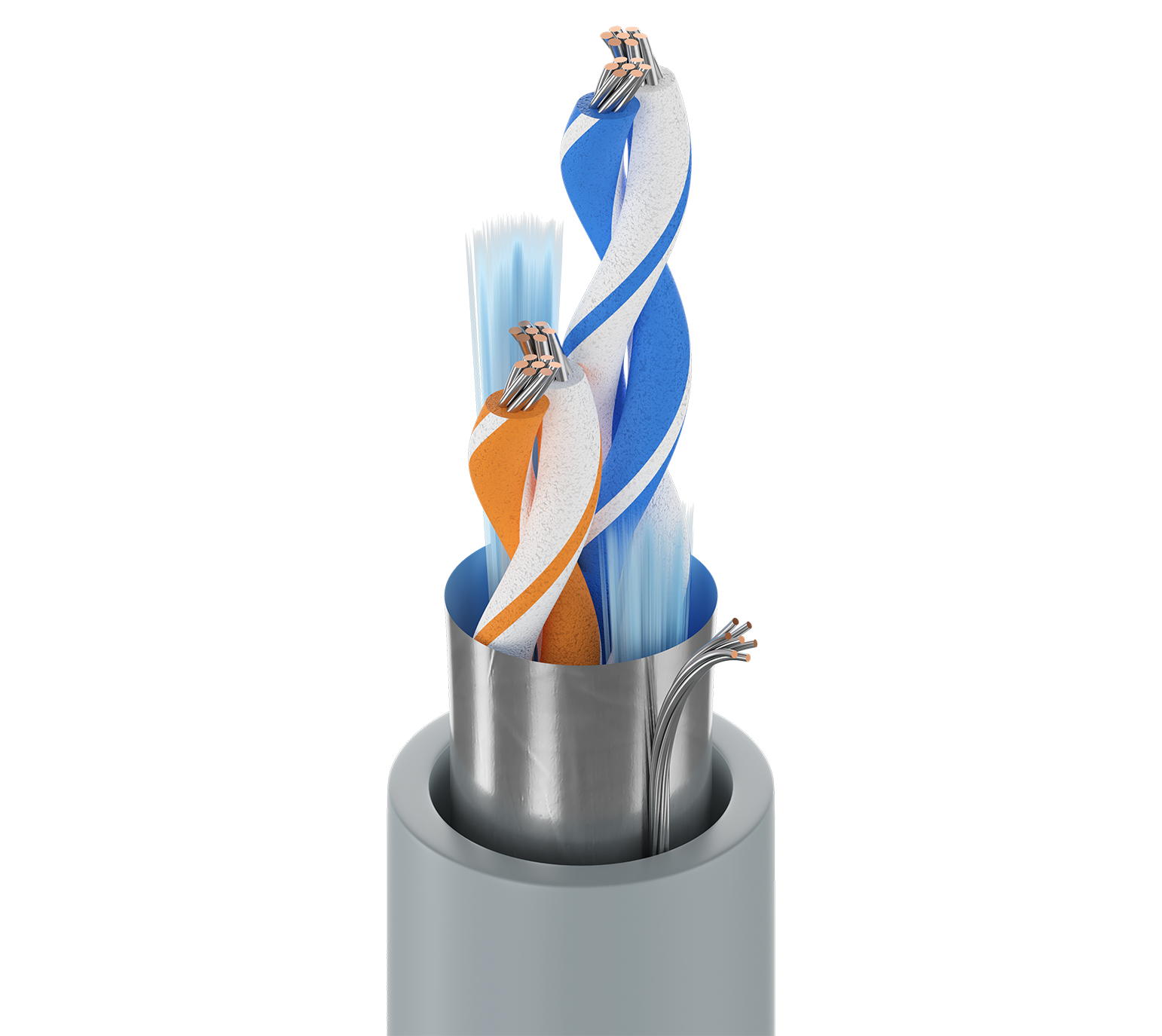

Câble pour ordinateur EIA RS-232/422, 2 paires, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation Datalene®, blindage Beldfoil® sur l'ensemble (couverture 100 %), Fil de masse en cuivre étamé toronné 24 AWG, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1419A
  • 1419A
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Applications à distance étendue RS-232 ; applications RS-423 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 2 24 AWG 7x32 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) PE – Polyéthylène 0,33 mm (0,013 po) 1,2 mm (0,049 po) Western Electric Standard

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,89 mm (0,035 po) 6,30 mm (0,248 po)

Diamètre total du câble (nominal)

6,30 mm (0,248 po)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
Paire(s) 24 Ohm/1000 pi (43 pF/m) (13 pF/pi) (72 pF/m) (22 pF/pi) 100 Ohm 78 % 1,8 A par Conducteur à 25° C

Voltage

Tension nominale UL
300 V (CM), 30 V (UL AWM 2919)

Température

Température UL Température de service
80° C -20° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
64 mm (2,5 po) 64 mm (2,5 po)

Tension de traction maximum

10,0 kg (22 livres)

Poids câble en vrac

27 livres/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Les caractéristiques de l'isolation Datalene comprennent une faible constante diélectrique et un facteur de dissipation pour le traitement des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur UPC Note de bas de page
1419A 0601000 Chrome 612825114949 C
1419A 06010000 Chrome 612825114956 C Y
1419A 060500 Chrome 612825114963 C
