Numéro de produit: 8112

RS-232/422 Low Cap, #24-12.5pr, FPO, feuille O/A + tresse, gaine PVC, CMG, 100 Ω

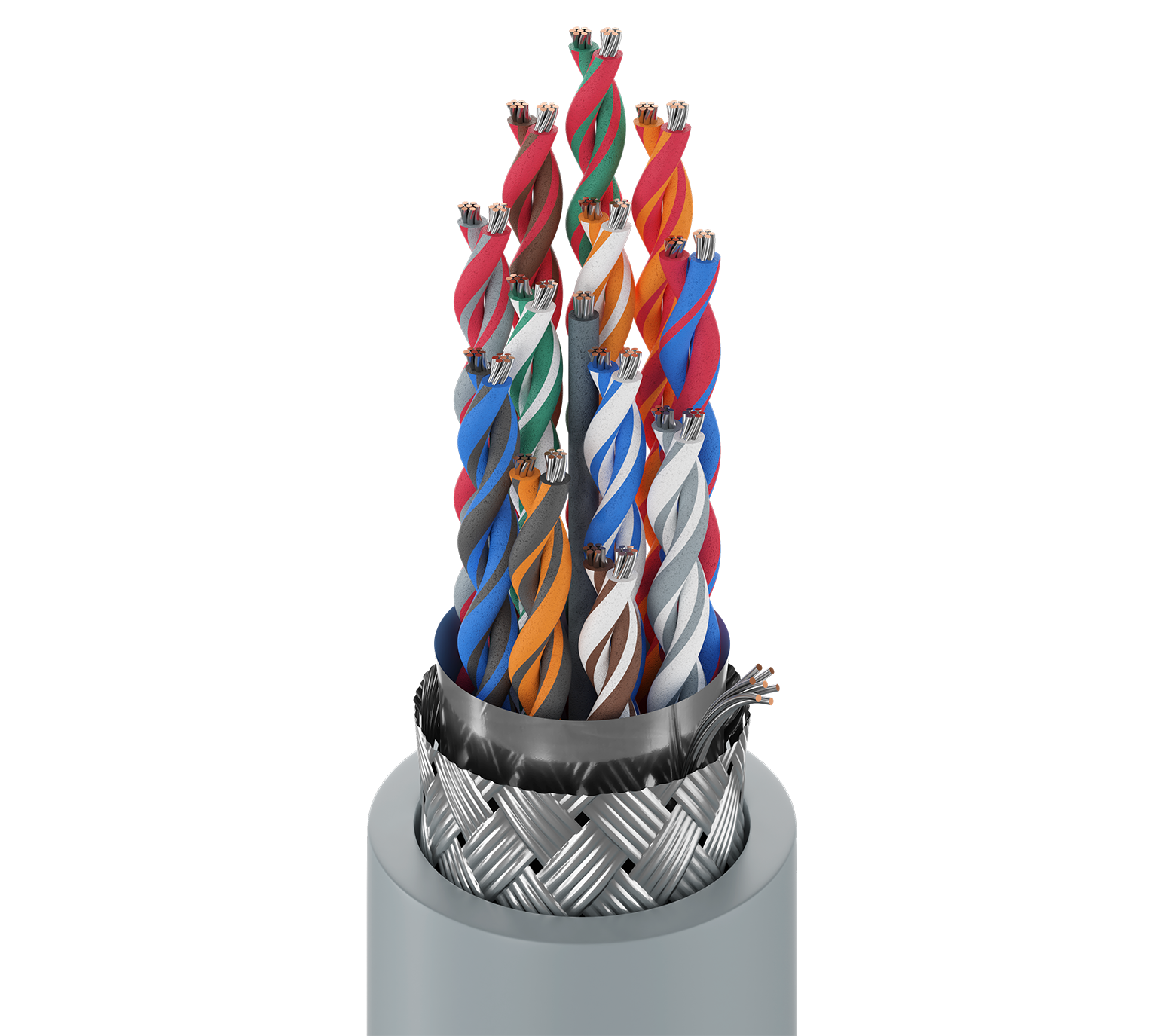

Câble informatique EIA RS-232/422, conducteurs en cuivre étamé toronnés 24 AWG (7x32), isolation Datalene®, paires torsadées, blindage global en tresse de cuivre étamé Beldfoil® + (couverture à 65 %), fil de drain en cuivre étamé, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8112
5 de 5

Spécifications

Expand All

Applications recommandées

Applications à distance étendue RS-232 ; applications RS-422 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Western Electric Standard
Conductor(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Gray

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.440 in (11.2 mm)

Diamètre total du câble (nominal)

11,2 mm (0,440) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 12.5 pF/ft (41.0 pF/m) 22 pF/ft (72 pF/m) 100 Ohm 78% 1.1 Amps per Conductor at 25ºC
Conductor(s) 24 Ohm/1000ft (79 Ohm/km)

Blindage extérieur nominal DCR@Cond DCR1-cnv

2,4 Ohm/1000 pieds (7,9 Ohm/km)

Diaphonie asymétrique

Typical Unbalanced FEXT %
7.1 MHz

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
7.1 dB/100m
7.1 dB/100m

Voltage

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Température

UL Temperature Operating
80°C -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
4.4 in (110 mm) 4.4 in (110 mm)

Tension de traction maximum

56.2 kg (124 livres)

Poids câble en vrac

92 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

88112

Notes

Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Mise à jour et révision

Numéro de révision : 0.580 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.580 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8112 060100 Chrome Bobine 100 pi 612825195078
8112 060500 Chrome Bobine 500 pi 612825195092 C
8112 0601000 Chrome Bobine 1,000 pi 612825195085 C
