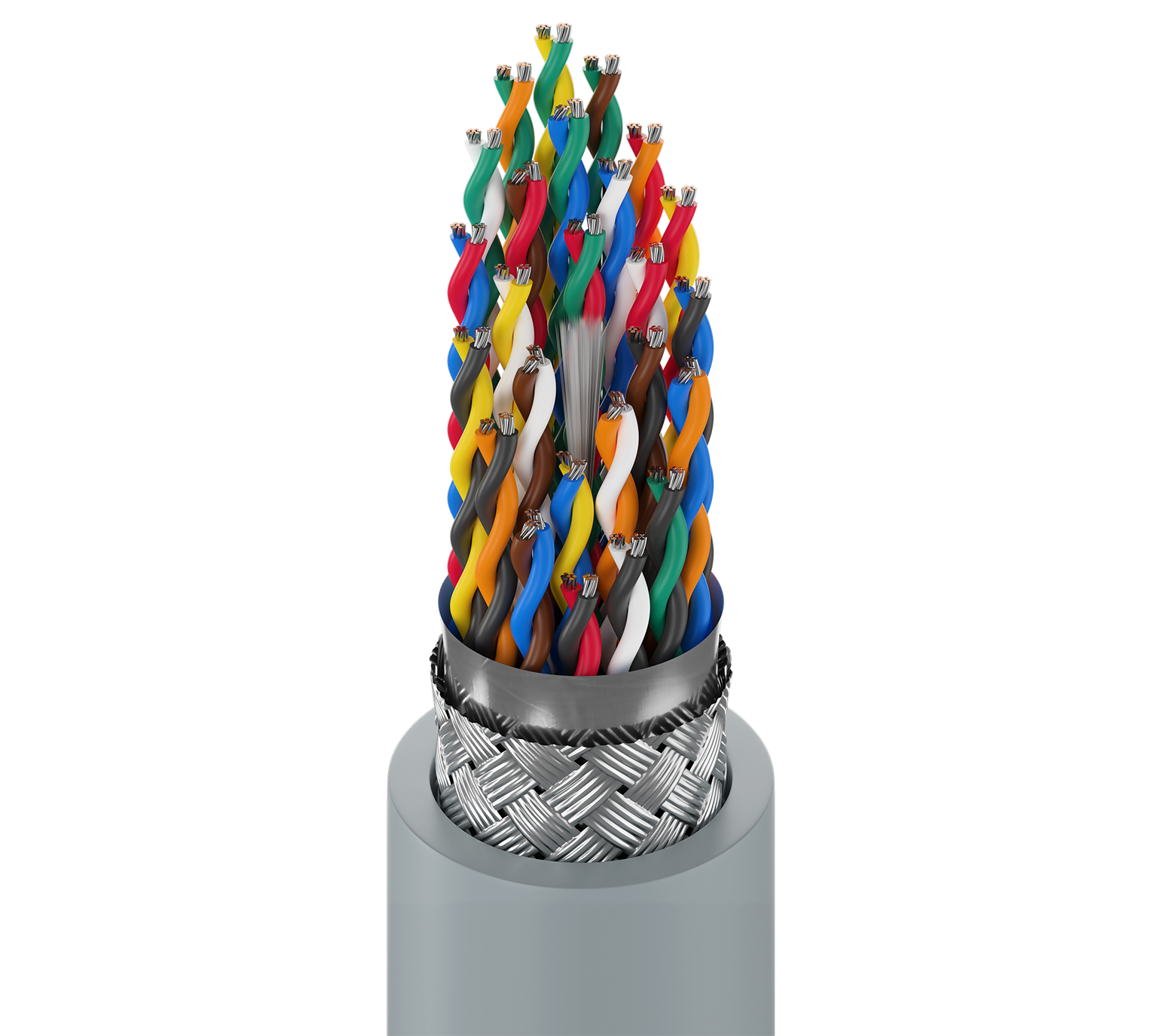

8325

RS-232, capuchon bas, n°22-25 paires, SR-PVC, feuille d'aluminium + tresse O/A, gaine en PVC, CMG

...
Câble d'ordinateur RS-232 EIA, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation en PVC semi-rigide, 25 paires torsadées, Beldfoil® sur l'ensemble (100 % de couverture) + blindage tressé en cuivre étamé (65 % de couverture), gaine en PVC.
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits
Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Applications à distance étendue RS-232 ; communication par ordinateur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 25 22 AWG 7x30 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) SR-PVC – Chlorure de polyvinyle (semi-rigide) 0,28 mm (0,011 po) 1,3 mm (0,051 po) Noir et rouge, noir et blanc, noir et vert, noir et bleu, noir et jaune, noir et marron, noir et orange, rouge et blanc, rouge et vert, rouge et bleu, rouge et jaune, rouge et marron, rouge et orange, vert et blanc, vert et bleu, vert et jaune, vert et marron, vert et orange, blanc et bleu, blanc et jaune, blanc et marron, blanc et orange, bleu et jaune, bleu et marron, bleu et orange
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 65 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,045 po (1,1 mm) 15,7 mm (0,620 po)

Diamètre total du câble (nominal)

15,7 mm (0,620 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Vitesse de propagation nominale Courant maximum
Paire(s) 18,2 Ohm/1000 pi (110 pF/m) (35 pF/pi) (210 pF/m) (63 pF/pi) 60 % 1,4 A par Conducteur à 25° C
Voltage
Tension nominale UL
300 V (CMG), 300 V (UL AWM 2464)
Caractéristiques mécaniques
Température
Température UL Température de service
80° C -30° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
160 mm (6,2 po) 160 mm (6,2 po)

Tension de traction maximum

206 kg (455 livres)

Poids câble en vrac

233 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 charge FT4, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.527 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
8325 060500 Chrome Bobine 500 pi 612825203643
8325 0601000 Chrome Bobine 1 000 pi 612825203636
