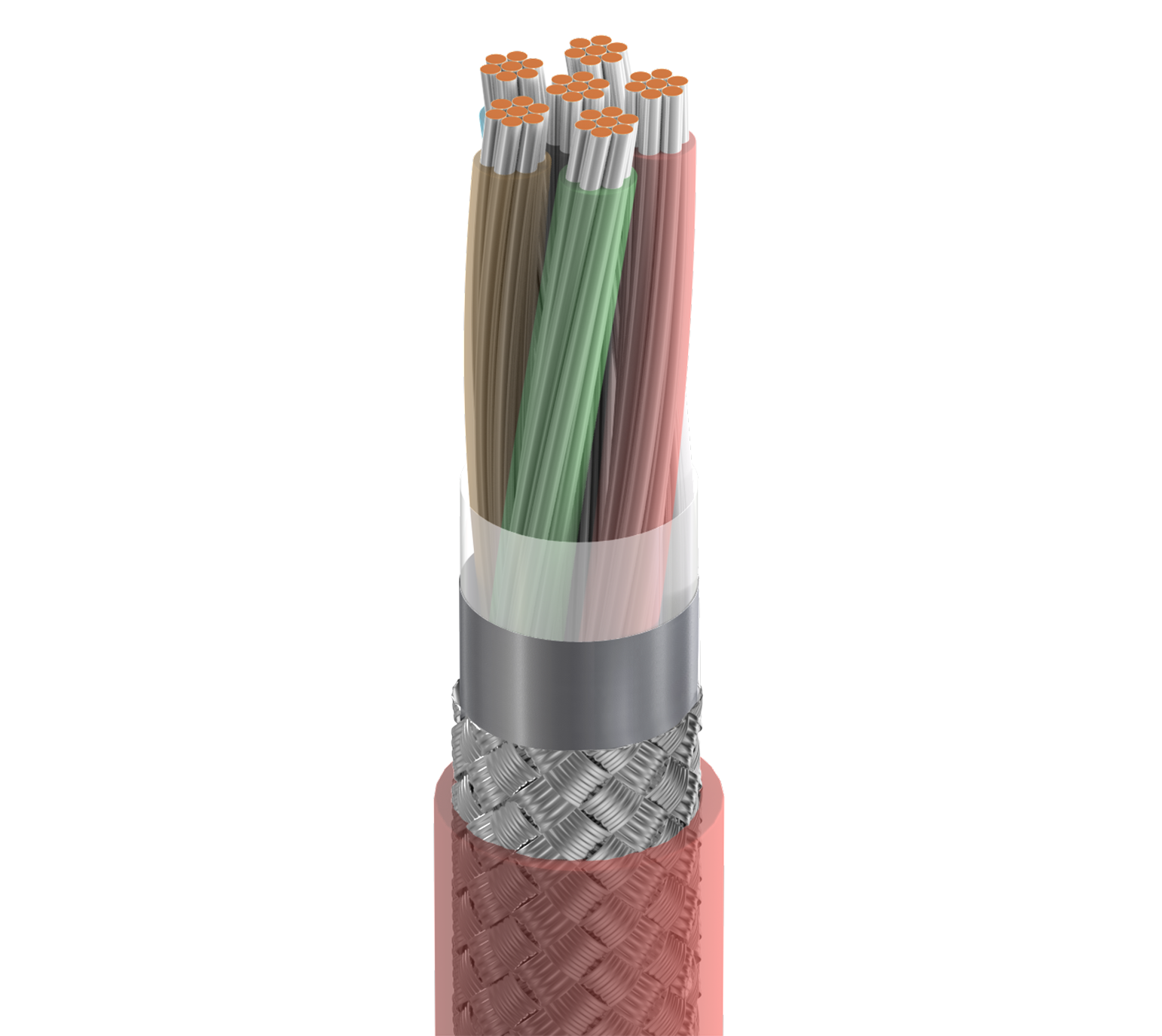

Électronique, TC toronné 6 C n° 24, isolation en FEP, tressé OS+TC, gaine en FEP, CMP

Électronique haute température, 6 conducteurs 24 AWG (7x32) cuivre étamé, isolation en FEP, blindage Beldfoil® complet + tresse en cuivre étamé (85 %), gaine extérieure en FEP, CMP

Demander un devis

Demander un échantillon Recevoir des alertes sur les produits

Spécifications

Signaler une erreur

Applications recommandées	environnements à très haute/très basse température ; résistance aux produits chimiques ; applications extérieures et enfouissement ; signaux analogiques basse tension (4-20ma, 0-10 V, ...) ; contrôle basse tension (24 v, ...) ; audio de niveau ligne ; communication voie ; câblage de panneau

Élément	Nombre d'éléments	Taille	Câblé	Matériel
Conducteur(s)	6	24 AWG	7x32	TC – Cuivre étamé

Élément	Matériel	Épaisseur nominale	Diamètre de l'isolation nom.	Code couleur
Conducteur(s)	FEP – Éthylène propylène fluoré	0,15 mm (0,006 po)	0,91 mm (0,036 po)	Noir, blanc, rouge, vert, orange, bleu

Type de blindage	Matériel	Couverture
Ruban	Bi-laminé (alum+poly)	100 %
Tresse	Cuivre étamé (TC)	85 %

Matériel	Épaisseur nominale	Diamètre nominale
FEP – Éthylène propylène fluoré	0,36 mm (0,014 po)	4,24 mm (0,167 po)

Diamètre total du câble (nominal)	4,24 mm (0,167 po)

Élément	Résistance en courant continu maximum du conducteur	Capacité nominale conducteur à conducteur	Capacité nominale conducteur à autre (conducteurs + blindage)	Courant maximum
Conducteur(s)	24 Ohm/1000 pi	(66 pF/m) (20 pF/pi)	(120 pF/m) (36 pF/pi)	1,4 A par Conducteur à 25° C

Tension nominale UL
300 V (CMP)

Température UL	Température de service
150° C	-70° C à +200° C

Stationnaire min.	Installation min.
42,4 mm (1,67 po)	42,4 mm (1,67 po)

Tension de traction maximum	15 kg (33 livres)
Poids câble en vrac	26 livres/1000 pi

Environnement compatible	Intérieur - plénum, intérieur, extérieur, résistance à la lumière du soleil, résistance aux hydrocarbures
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	NFPA 262, UL 910 (plénum), FT6
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),
Conformité APAC	China RoHS II (GB/T 26572-2011)

Notes	Résistant au gaz

Mise à jour et révision	Numéro de révision : 0.512 Date de révision : 27-11-2023

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
83506 002500	Rouge	Bobine	500 pi	612825204817	C
83506 0021000	Rouge	Bobine	1 000 pi	612825204800	C
