Numéro de produit: 8484

Électronique, 4 C #20 Str BC, isolation PVC, gaine PVC

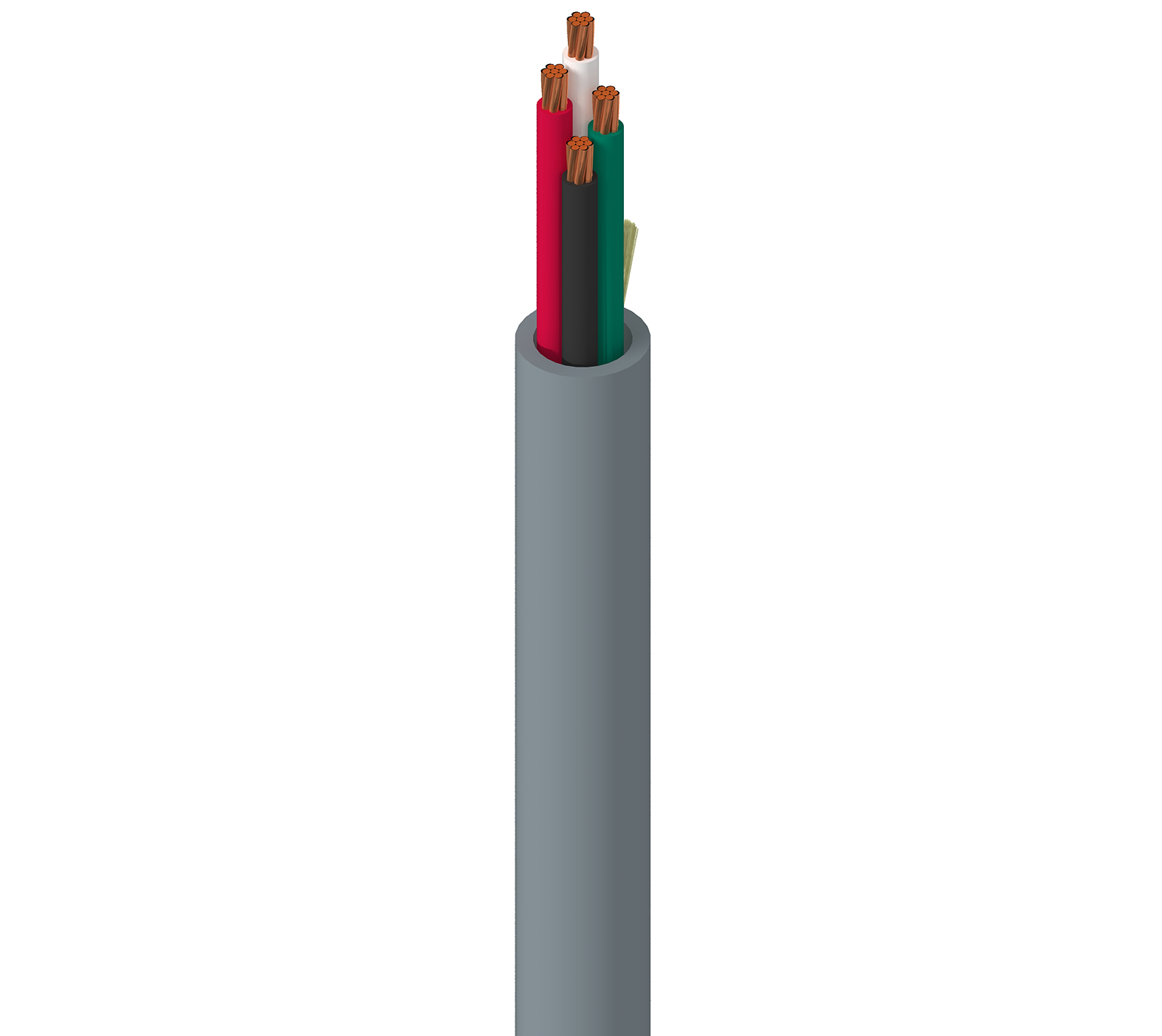

Câble électronique, 4 conducteurs 20 AWG (7 x 28), cuivre nu, isolation PVC, gaine extérieure PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8484
5 de 5

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 20 AWG 7x28 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.0095 in (0.24 mm) 0.055 in (1.4 mm) Black, LGreen, Red, White

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.02 in (0.51 mm) 0.173 in

Diamètre total du câble (nominal)

0,173 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
10.3 Ohm/1000ft 36 pF/ft (120 pF/m) 3.2 Amps per Conductor at 25ºC

Voltage

Voltage Rating
300 V

Température

Operating
-30°C To +90°C

Rayon de courbure

Stationary Min. Installation Min.
1.73 in (43.9 mm) 1.73 in

Tension de traction maximum

25 kg (56 livres)

Poids câble en vrac

23 lb/1000 pi

Environnement compatible

Résistance à la lumière

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.386 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.386 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
8484 0601000 Chrome Bobine 1,000 pi 612825208709
