Numéro de produit: 8622

Électronique, 12 C #16 Str TC, isolation PVC, gaine PVC

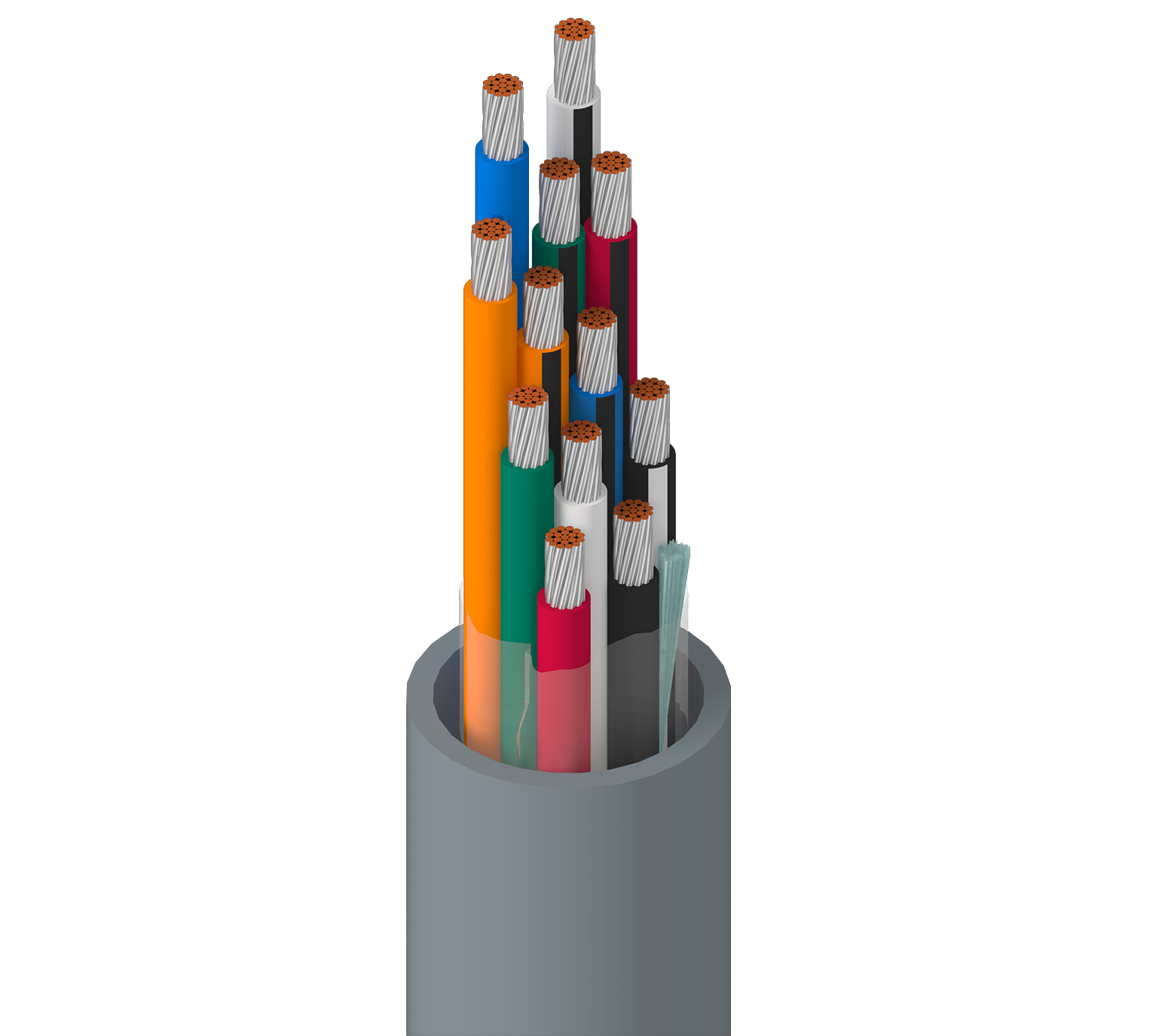

Câble électronique, 12 conducteurs 16 AWG (19 x 29) en cuivre étamé, isolation PVC, gaine extérieure PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8622
5 de 5

Spécifications

Expand All

Applications recommandées

Contrôle des signaux analogiques (jusqu'à 600 V) ; Audio de niveau ligne ; communications vocales ; câblage du panneau &

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 12 16 AWG 19x29 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.121 in (3.07 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.060 in (1.5 mm) 0.627 in (15.9 mm)

Diamètre total du câble (nominal)

15,9 mm (0,627) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 4.45 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 8.4 Amps per Conductor at 30ºC

Voltage

Voltage Rating
600 V

Température

Operating
-30°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
6.3 in (160 mm) 6.3 in (160 mm)

Tension de traction maximum

220 kg (480 livres)

Poids câble en vrac

235 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1581 (VW-1), IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8622 060100 Chrome Bobine 100 pi 612825213550
8622 060500 Chrome Bobine 500 pi 612825213581 C
8622 0601000 Chrome Bobine 1,000 pi 612825213567 C
8622 0602000 Chrome Bobine 2,000 pi 612825213574 C Z
