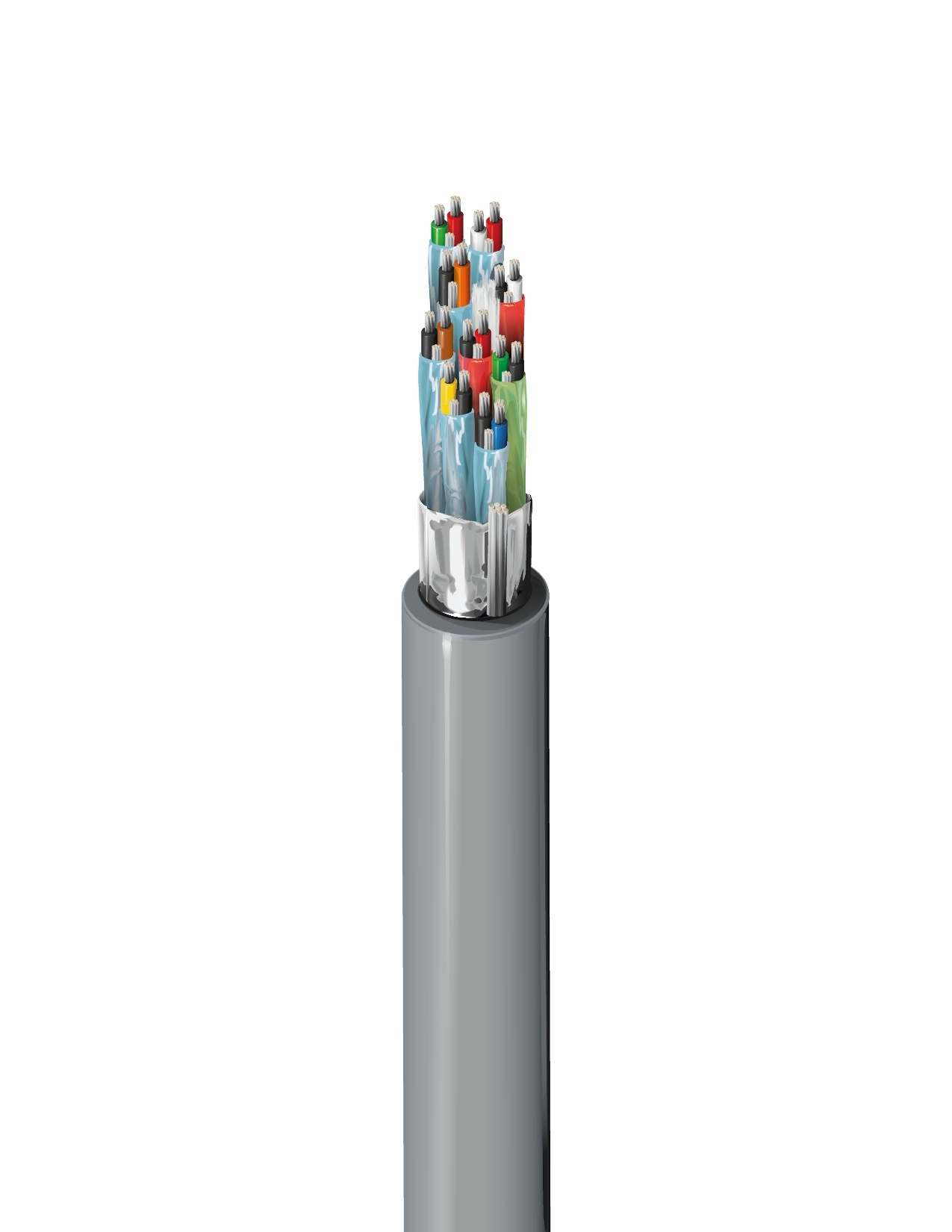

Câble multiconducteur 8774

Câble audio et de contrôle pour instruments, 9 paires, conducteur en cuivre étamé toronné 22 AWG (7x30), isolation en polypropylène, paires blindées individuellement avec Beldfoil® (couverture à 100 %), gaine globale en PVC et fil de drainage en cuivre étamé toronné 22 AWG. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.011 in (0.28 mm)	0.050 in (1.3 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.034 in (0.86 mm)	0.410 in (10.4 mm)

Diamètre total du câble (nominal)	10,4 mm (0,410) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft	11.54 Ohm/1000ft (37.86 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	0.018 µH/ft (0.059 µH/m)	66%	1.96 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
4.1 in (100 mm)	4.1 in (100 mm)

Tension de traction maximum	78.43 kg (172.9 livres)
Poids câble en vrac	101 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Historique

Mise à jour et révision	Numéro de révision : 0.549 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.549 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
8774 060100	Chrome	Bobine	100 pi	612825215899
8774 060250	Chrome	Bobine	250 pi	612825215912	C
8774 060500	Chrome	Bobine	500 pi	612825215929	C
8774 0601000	Chrome	Bobine	1,000 pi	612825215905	C
