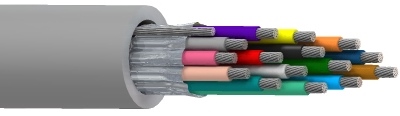

Numéro de produit: 8881MN

SpaceMaker™, 15 C #20 Str TC, PO Ins, OS, PVC Jkt, AWM 2937

SpaceMaker™, 15 conducteurs 20 AWG (26 x 34) en cuivre étamé, isolation PO, blindage global Beldfoil®, gaine extérieure en PVC, AWM 2937

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8881MN
  • 8881MN
1 de 1

Spécifications

Expand All

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 15 20 AWG 26x34 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.01 in (0.25 mm) 0.057 in (1.4 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray, Pink, Tan, Aqua, Light Green, Light Blue

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.304 in

Diamètre total du câble (nominal)

0.304 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Inductance Max. Current
11.2 Ohm/1000ft 15.7 pF/ft (51.5 pF/m) 61.3 pF/ft (201 pF/m) 47 Ohm 0.026 µH/ft (0.085 µH/m) 2.66 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,31 Ohm/1000 pieds (24,0 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.22 in (31.0 mm) 1.22 in

Tension de traction maximum

94.17 kg (207.6 livres)

Poids câble en vrac

72 livres/1000 pieds

Environnement compatible

Intérieur

Conformité AWM

AWM 2937

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.219 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.219 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
8881MN 006100 Bleu clair Bobine 100 pi 612825392521
8881MN 0061000 Bleu clair Bobine 1,000 pi 612825392538
8881MN 008100 Gris Bobine 100 pi 612825392545
8881MN 0081000 Gris Bobine 1,000 pi 612825392552
8881MN 004100 Jaune Bobine 100 pi 612825392507
8881MN 0041000 Jaune Bobine 1,000 pi 612825392514
