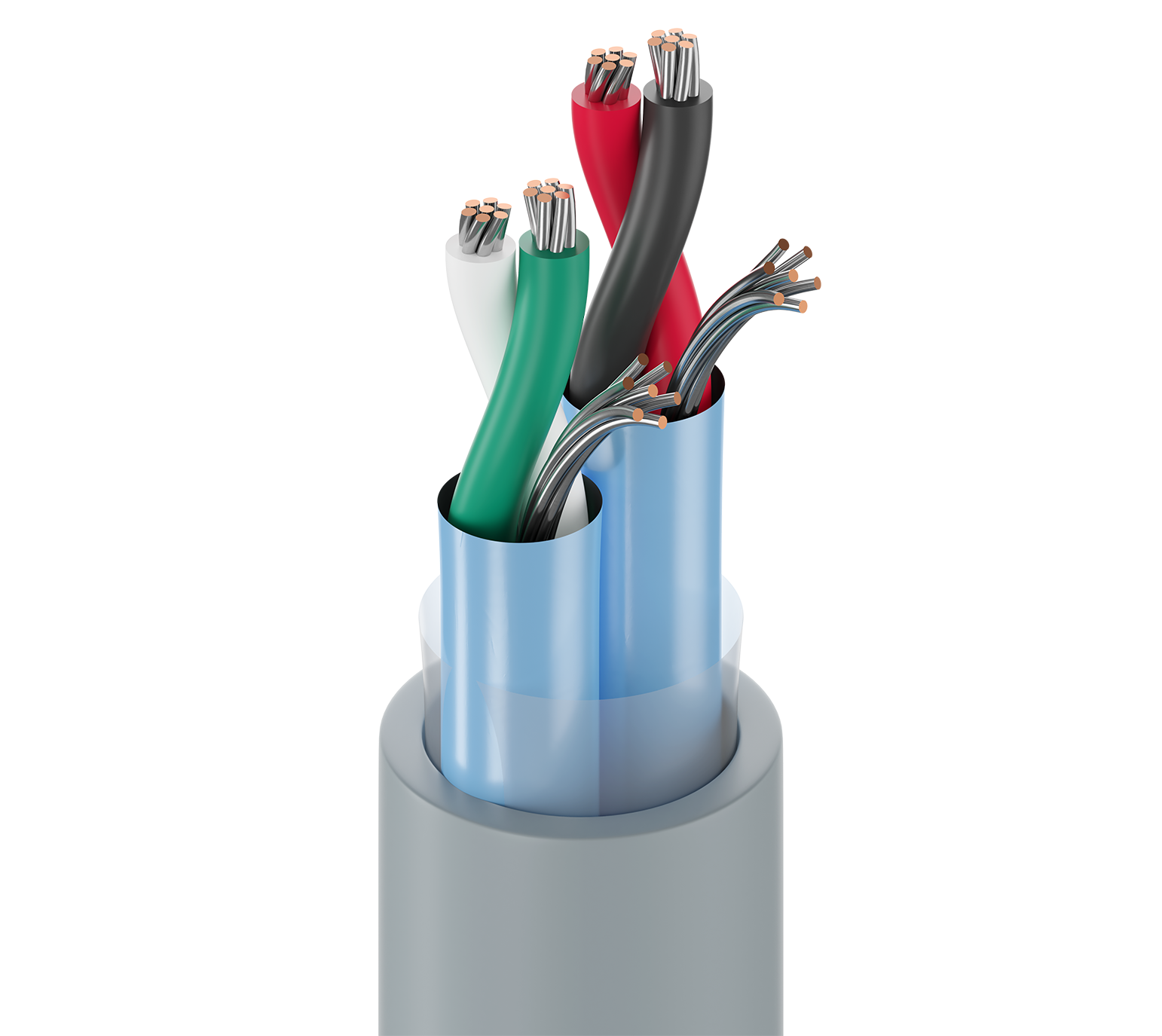

Câble multiconducteur 9402

Câble d'instrument audio et de contrôle, 2 paires, conducteurs en cuivre étamé toronné 20 AWG (7x28), isolation en PVC semi-rigide, paires blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine globale en PVC. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.011 in (0.28 mm)	0.058 in (1.5 mm)	Red & Black, Green & White

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.041 in (1.0 mm)	0.300 in (7.62 mm)

Diamètre total du câble (nominal)	7,62 mm (0,300) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
Pair(s)	11.3 Ohm/1000ft	11.54 Ohm/1000ft (37.86 Ohm/km)	55 pF/ft (180 pF/m)	95 pF/ft (310 pF/m)	0.17 µH/ft (0.56 µH/m)	3.8 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.0 in (76 mm)

Tension de traction maximum	27 kg (60 livres)
Poids câble en vrac	49 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Chargement UL 1685 FT4 FT4
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMG
Conformité AWM	AWM 2464
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Historique

Mise à jour et révision	Numéro de révision : 0.549 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.549 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC/EAN	Note de bas de page
9402.00305	Chrome	Bobine	305 m	8719605020512
9402. K0305	Chrome	Bobine	305 m	8719605020529
9402 060U500	Chrome	UnReel	500 pi	612825239987
9402 0601000	Chrome	Bobine	1,000 pi	612825239994	C
9402 0605000	Chrome	Bobine	5,000 pi	612825240006
