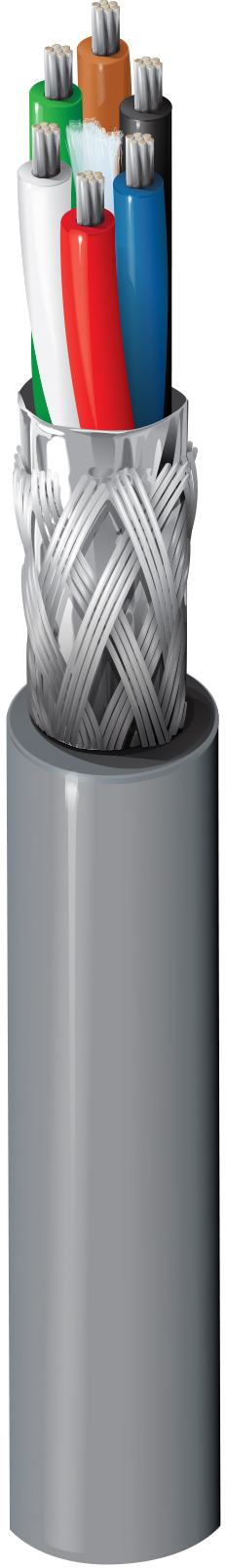

Câble multiconducteur 9791

Câble informatique EIA RS-232/423, conducteurs en cuivre étamé toronnés 28 AWG (7x36), isolation Datalene®, blindage global Beldfoil® (couverture à 100 %) + tresse en cuivre étamé (couverture à 65 %), fil de drain en cuivre étamé toronné 28 AWG, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Applications à distance étendue RS-232 ; applications RS-423 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	6	28 AWG	7x36	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	PE - Polyethylene (Foam)	0.015 in (0.38 mm)	0.044 in (1.1 mm)	Black, White, Red, Green, Brown, Blue

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.225 in	Yes

Diamètre total du câble (nominal)	0.225 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
72.8 Ohm/1000ft	12 pF/ft (39 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	2.1 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	8,2 Ohm/1000 pieds (27 Ohm/km)

Voltage

UL Voltage Rating
300 V (CL2), 30 V AC (UL AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-30°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
2.25 in (57.2 mm)	2.25 in

Tension de traction maximum	6.67 kg (14.7 livres)
Poids câble en vrac	26 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL 1685 UL
Conformité NEC / UL	Article 725, CL2
Conformité AWM	AWM 2919
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un faible facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.
