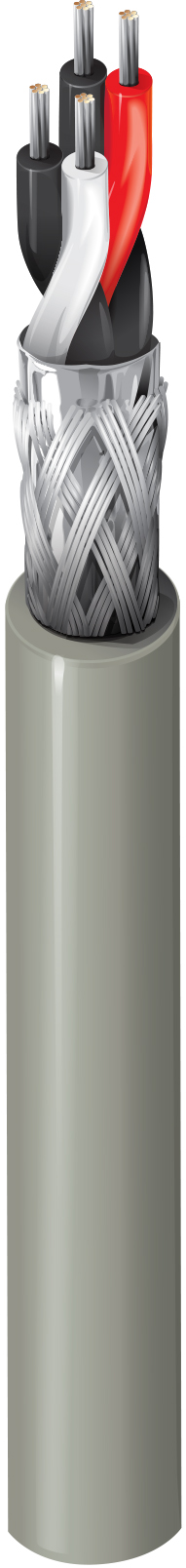

Câble multiconducteur - 9829NH

2-Pair, 24 AWG stranded (7x32) TC conductors, polyethylene insulation, twisted pairs, overall Beldfoil® (100% coverage) + TC braid shield (65% coverage), 24 AWG stranded TC drain wire, LSZH jacket, Flame resistance IEC 60332-3C

Disponibilité:

Mondial
Inventaire mondial :

Disponible

Citer

9829NH

Spécifications
Références des pièces
Ressources

Spécifications

Signaler une erreur

Aperçu du produit

Applications recommandées	Applications à distance étendue RS-232 ; applications RS-422 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Caractéristiques physiques (complètes)

Conducteur

AWG	Câblé	Matériel	Nombre de paires
24	7x32	TC – Cuivre étamé	2

Nombre de conducteurs	4

isolation

Matériel	Diamètre nominal	Diamètre +/- tolérance
PE - Polyéthylène	1,37 mm	0,05 mm

Nuancier

Nombre	Couleur
1 paire	Blanc/bleu et bleu/blanc
2 paires	Blanc/orange et orange/blanc

Blindage extérieur

Type	Matériel	Nom commercial du matériau	Couverture [%]	Épaisseur de la feuille d'aluminium	Matériau du fil de masse	Fil de masse AWG
Ruban	Bi-laminé (alum+poly)	Beldfoil®	65 %	9 / 23 µm	TC – Cuivre étamé	AWG24/7
Tresse	Cuivre étamé (TC)		65 %

Gaine extérieure

Matériel	Diamètre nominal	Épaisseur de paroi nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme)	7,1 mm	0,9 mm

Construction et dimensions

Câblage

Description	Matière de remplissage
2 paires et 2 gaines de bourrage torsadées autour de l'âme du câble	Mousse de polypropylène fibrillé (2x) (Blanc, 2.20 mm)

Caractéristiques électriques

Résistance en courant continu du conducteur

Résistance en courant continu nominal du conducteur	Résistance en courant continu nominal du blindage extérieur
78,7 Ohm/km	14,3 Ohm/km

Capacité

Capacité nominale conducteur à conducteur	Capacité nominale conducteur vers autre conducteur vers blindage
50,9 pF/m	90,2 pF/m

Impédance

Fréquence [MHz]	Impédance caractéristique nominale
1	100 Ohm

Délai

Délai nominal	Vitesse de propagation nominale (VP) [%]
520 ns/pi	66 %

Courant

Élément	Courant maximal recommandé [A]
Conducteur(s)	2,1 A par conducteur

Voltage

Tension nominale [V]
300 V

Plage de température

Plage de température d'installation	-15° C à +80° C
Plage de température de stockage	-45° C à +80° C
Plage de température de fonctionnement (installation flexible)	-15° C à +80° C
Plage de température de fonctionnement (installation fixe)	-45° C à +80° C

Caractéristiques mécaniques

Résistance aux huiles	CEI 60811-404
Tension de traction maximum	260 N
Rayon de courbure minimum pendant l'installation	71 mm

Normes

CPR Euroclass	Dca-s2,d1,a1
Conformité CENELEC	EN 50290-2-20

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclass Dca

Utilisation

Utilisation – Résistance à la lumière	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	IEC 60332-1-2, IEC 60332-3-24
CEI 60754-1 - Quantité d'halogène	Zéro
IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max.	2,5 µS/mm
IEC 60754-2 - Quantité de gaz acide halogène - pH min.	4,3
CEI 61034-2 - Transmittance minimale de la densité de la fumée	60 %

Historique

Mise à jour et révision	Numéro de révision : 0.253 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.253 Date de révision : 03-02-2025

Références des pièces

Article n°	Couleur	Type de conditionnement	Longueur	EAN
9829NH.00152	Chrome	Bobine	152 m	8719605022714
9829NH.00305	Chrome	Bobine	305 m	8719605022721
9829NH.00500	Chrome	Bobine	500 m	8719605022738
9829NH.001000	Chrome	Bobine	1,000 m	8719605022707
