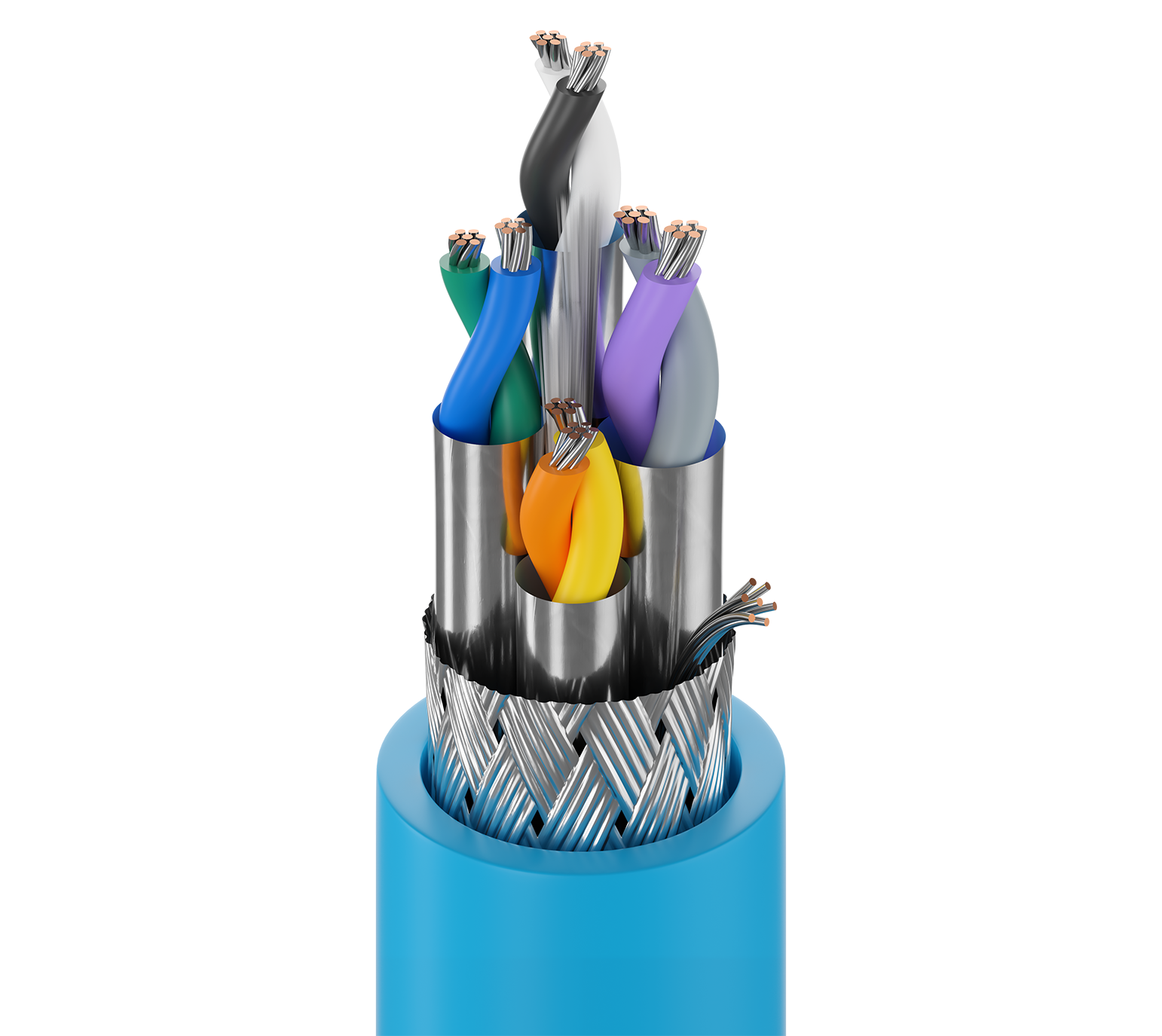

Câble multiconducteur 9891

Émetteur-récepteur Ethernet IEEE 802.3 10BASE5, conducteurs en cuivre étamé toronné 20 et 22 AWG, isolation en mousse de polyéthylène haute densité (22 AWG) et PVC (20 AWG), paires torsadées, paires blindées individuellement avec blindage tressé en cuivre étamé global (couverture à 95 %), fil de drainage, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'émetteur-récepteur IEEE 802.3

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Data Pair(s)	22 AWG	7x30	TC - Tinned Copper	3
Pair(s)	20 AWG	7x28	TC - Tinned Copper	1

isolation

Element	Material	Nom. Insulation Diameter	Color Code	Notes
Data Pair(s)	PE - Polyethylene (Foam)	0.063 in (1.6 mm)	Yellow & Orange, Blue & Green, Black & White	HDPE
Pair(s)	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Gray & Purple

Blindage interne

Element	Shield Type	Material	Coverage	Notes
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out

Blindage extérieur

Shield Type	Material	Coverage
Braid	Tinned Copper (TC)	95%

Gaine extérieure

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.316 in (8.03 mm)

Diamètre total du câble (nominal)	8,03 mm (0,316) po

Caractéristiques électriques

Électricité

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Pair(s)

Délai

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Voltage

UL Voltage Rating
300 V (CM), 30 V (AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
3.2 in (81 mm)	3.2 in (81 mm)

Tension de traction maximum	73 kg (160 livres)
Poids câble en vrac	65 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	UL 1685 charge FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité IEEE	Norme IEEE 802.3 10Base5
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Historique

Mise à jour et révision	Numéro de révision : 0.576 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.
