Numéro de produit : 9950

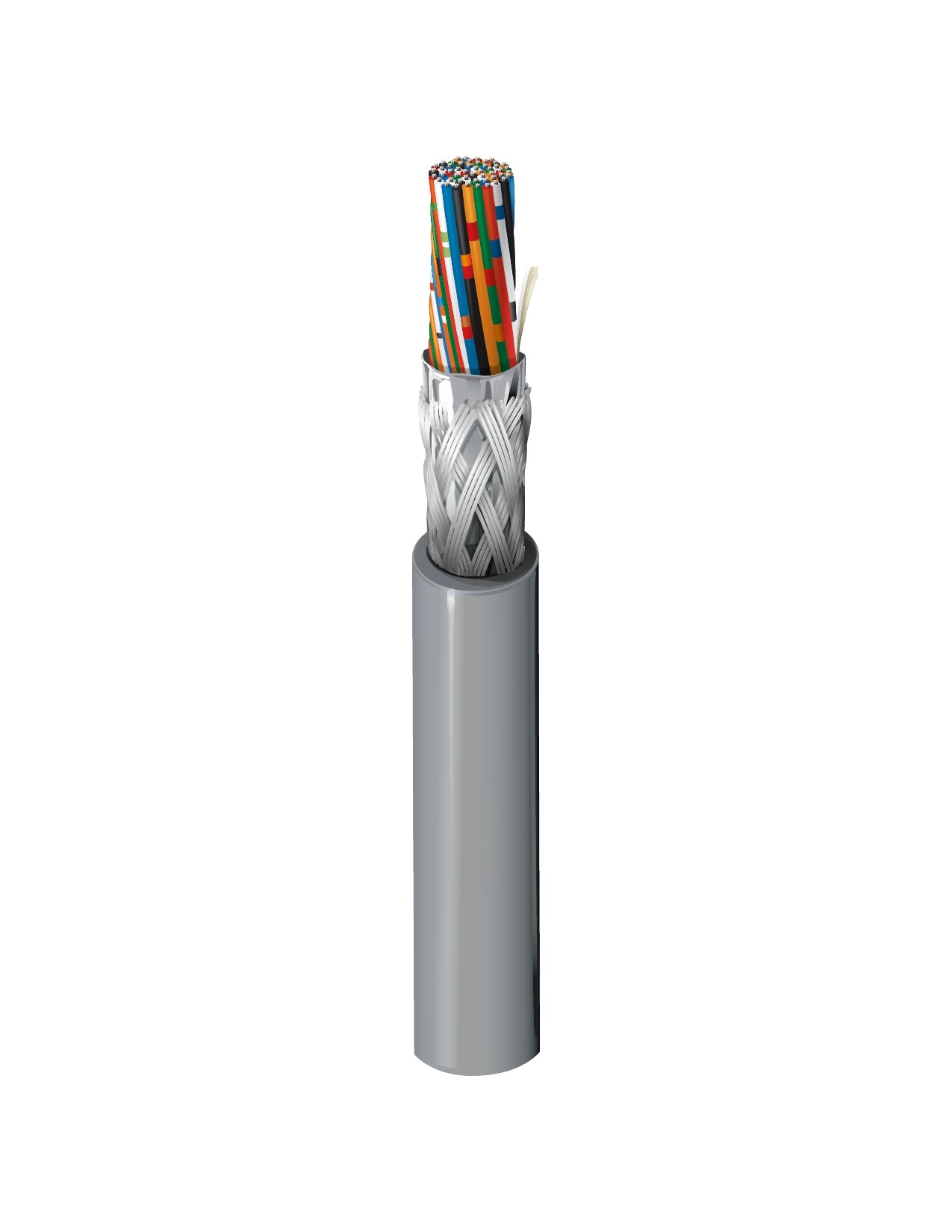

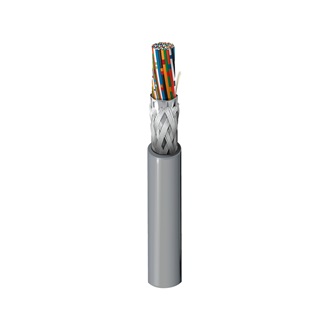

RS232, n° 22-50c, SR-PVC, feuille d'aluminium + tresse O/A, gaine en PVC, CMG

Câble d'ordinateur RS-232 EIA, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation en PVC semi-rigide, Beldfoil® sur l'ensemble (100 % de couverture) + blindage tressé en cuivre étamé (65 % de couverture), gaine en PVC.

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
9950
  • 9950
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Applications RS-232 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 50 22 AWG 7x30 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) SR-PVC – Chlorure de polyvinyle (semi-rigide) 0,28 mm (0,011 po) 1,3 mm (0,051 po) Noir, blanc, rouge, vert, orange, bleu, blanc/rayure noire, rouge/rayure noire, vert/rayure noire, orange/rayure noire, bleu/rayure noire, noir/rayure blanche, rouge/rayure blanche, vert/rayure blanche, bleu/rayure blanche, noir/rayure rouge, blanc/rayure rouge, orange/rayure rouge, bleu/rayure rouge, rouge/rayure verte, orange/rayure verte, rayures noir/blanc/rouge, rayures blanc/noire/rouge, rayures rouge/noir/blanc, rayures vert/noir/blanc, rayures orange/noir/blanc, rayures bleu/noir/blanc, rayures noir/rouge/vert, rayures blanc/rouge/vert, rayures rouge/noir/vert, rayures vert/noir/orange, rayures orange/noir/vert, rayures bleu/blanc/orange, rayures noir/blanc/orange, rayures blanc/rouge/orange, rayures orange/blanc/bleu, rayures blanc/rouge/bleu, rayures noir/blanc/vert, rayures blanc/noir/vert, rayures rouge/blanc/vert, rayures vert/blanc/bleu, rayures orange/rouge/vert, rayures bleu/rouge/vert, rayures noir/blanc/bleu, rayures blanc/noir/bleu, rayures rouge/blanc/bleu, rayures vert/orange/rouge, rayures orange/rouge/bleu, rayures bleu/orange/rouge, rayures noir/orange/rouge

Blindage extérieur

Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 65 %

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 1,3 mm (0,050 po) 0,555 po (14,1 mm)

Diamètre total du câble (nominal)

0,555 po (14,1 mm)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
Conducteur(s) 14,7 Ohm/1000 pi (110 pF/m) (35 pF/pi) (210 pF/m) (63 pF/pi) 1.1 Ampères par conducteur à 25 ºC

Voltage

Tension nominale UL
300 V (CMG), 300 V (UL AWM 2464)

Température

Température UL Température de service
60 °C (UL CMG) ; 80 °C (UL AWM 2464) -30° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
150 mm (5,8 po) 150 mm (5,8 po)

Tension de traction maximum

216 kg (477 livres)

Poids câble en vrac

219 livres/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1685 charge FT4, FT4

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, Directive UE 2012/19/EU (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur UPC Note de bas de page
9950 060100 Chrome 612825265061 C
9950 0601000 Chrome 612825265078 C
9950 060500 Chrome 612825265085 C
