Câble à paires multiples 123082A

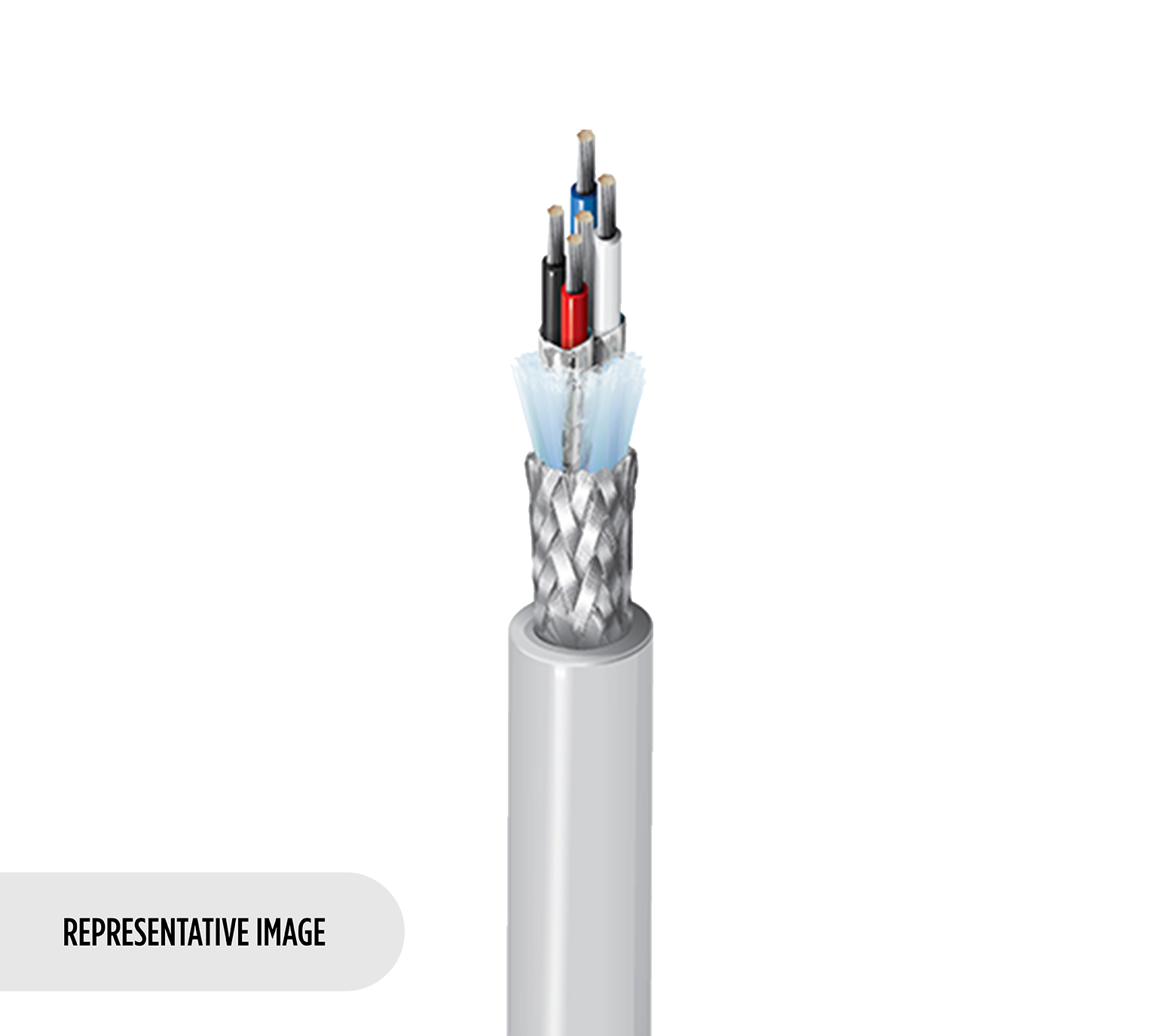

DeviceBus® pour ODVA DeviceNet™, 2 paires de fils en cuivre étamé 15+18AWG (19x27+19x30), isolation PVC+mousse PE, blindage individuel tressé en cuivre étamé Beldfoil® & OA (65 %), gaine intérieure en PVC, armure interlock en aluminium, gaine extérieure en PVC, CM PLTC

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Exposition aux rongeurs, écrasement ou coupure par la force, environnement difficile, communication au niveau de l'appareil ODVA, utilisée avec CIP (protocole industriel commun) pour le contrôle, la configuration et la collecte de données entre les appareils, tels que les capteurs et les actionneurs, et les appareils de niveau supérieur tels que PLC et PC dans l'automatisation industrielle, la topologie de bus, etc.

Applications recommandées

Exposition aux rongeurs, écrasement ou coupure par la force, environnement difficile, communication au niveau de l'appareil ODVA, utilisée avec CIP (protocole industriel commun) pour le contrôle, la configuration et la collecte de données entre les appareils, tels que les capteurs et les actionneurs, et les appareils de niveau supérieur tels que PLC et PC dans l'automatisation industrielle, la topologie de bus, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Power Pair(s)	1	15 AWG	19x27	TC - Tinned Copper
Data Pair(s)	1	18 AWG	19x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code	Notes
Power Pair(s)	PVC - Polyvinyl Chloride	0.021 in (0.53 mm)	Red & Black
Data Pair(s)	PE - Polyethylene (Foam)	0.053 in (1.3 mm)	Blue & White	HDPE

Blindage interne

Element	Shield Type	Material	Coverage
Power Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Braid	Tinned Copper (TC)	65%	18 AWG (19x30) TC

Gaine intérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.06 in (1.5 mm)	0.480 in (12.2 mm)

Armure

Armor Type & Material
AIA - Aluminum Interlock Armor

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.783 in (19.9 mm)

Diamètre total du câble (nominal)	19,9 mm (0,783) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Power Pair(s)	3.6 Ohm/1000ft (12 Ohm/km)				0.174 µH/ft (0.571 µH/m)		8 Amps per Conductor
Data Pair(s)	6.9 Ohm/1000ft (23 Ohm/km)	12 pF/ft (39 pF/m)	120 Ohm	1.36 ns/ft		75%

Blindage extérieur nominal DCR@Cond DCR1-cnv	1,8 Ohm/1000 pieds (5,9 Ohm/km)

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	-20°C to 75°C

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière
Inflammabilité/réaction au feu	Charge UL 1685 UL
Conformité NEC / UL	Article 725, article 800, CM, PLTC
Conformité CEC / C(UL)	CMG HLBCD
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Épais ODVA classe 2
