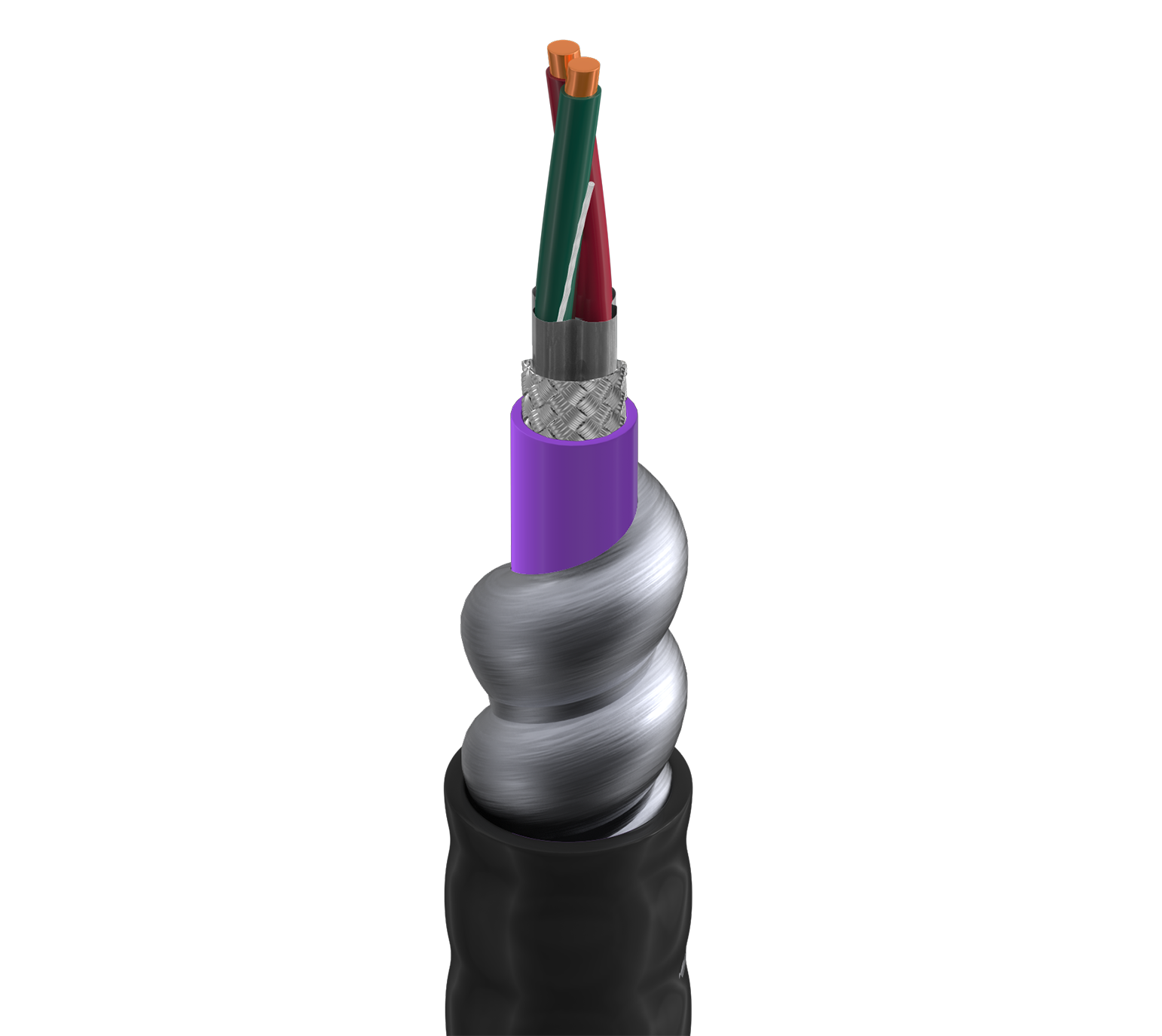

Numéro de produit: 123107A

RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM, PLTC

RS-485, 2 paires de câbles 22 AWG (7 x 30) en cuivre étamé, isolation PE, blindage Beldfoil® + tresse en cuivre étamé (65 %), gaine intérieure en PVC, armure interlock en aluminium, gaine extérieure en PVC, CM, PLTC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
123107A
  • 123107A
1 de 1

Spécifications

Expand All

Applications recommandées

Exposition aux rongeurs, écrasement ou coupure par force, enfouissement, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) 0.079 in (2.0 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine intérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.350 in (8.89 mm)

Armure

Armor Type & Material Armor Thickness Armor Material Diameter
AIA - Aluminum Interlock Armor 0.025 in 0.560 in

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.690 in (17.5 mm)

Diamètre total du câble (nominal)

17,5 mm (0,690) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.7 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 78% 2.7 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

2,95 Ohm/1000 pieds (9,68 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating Installation
60°C -40°C to +60°C -20°C To +60°C

Notes du tableau des températures

-40 °C

Rayon de courbure

Stationary Min. Installation Min.
8.5 in (220 mm) 8.5 in (220 mm)

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

172 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

Charge UL 1685 UL, IEEE 1202

Conformité NEC / UL

Article 725, article 800, CM, PLTC

Conformité CEC / C(UL)

CMG, HLBCD

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.403 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.403 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
123107A 0105000 Noir Bobine 5,000 pi 612825109631 C Z
