Câble à paires multiples 129463

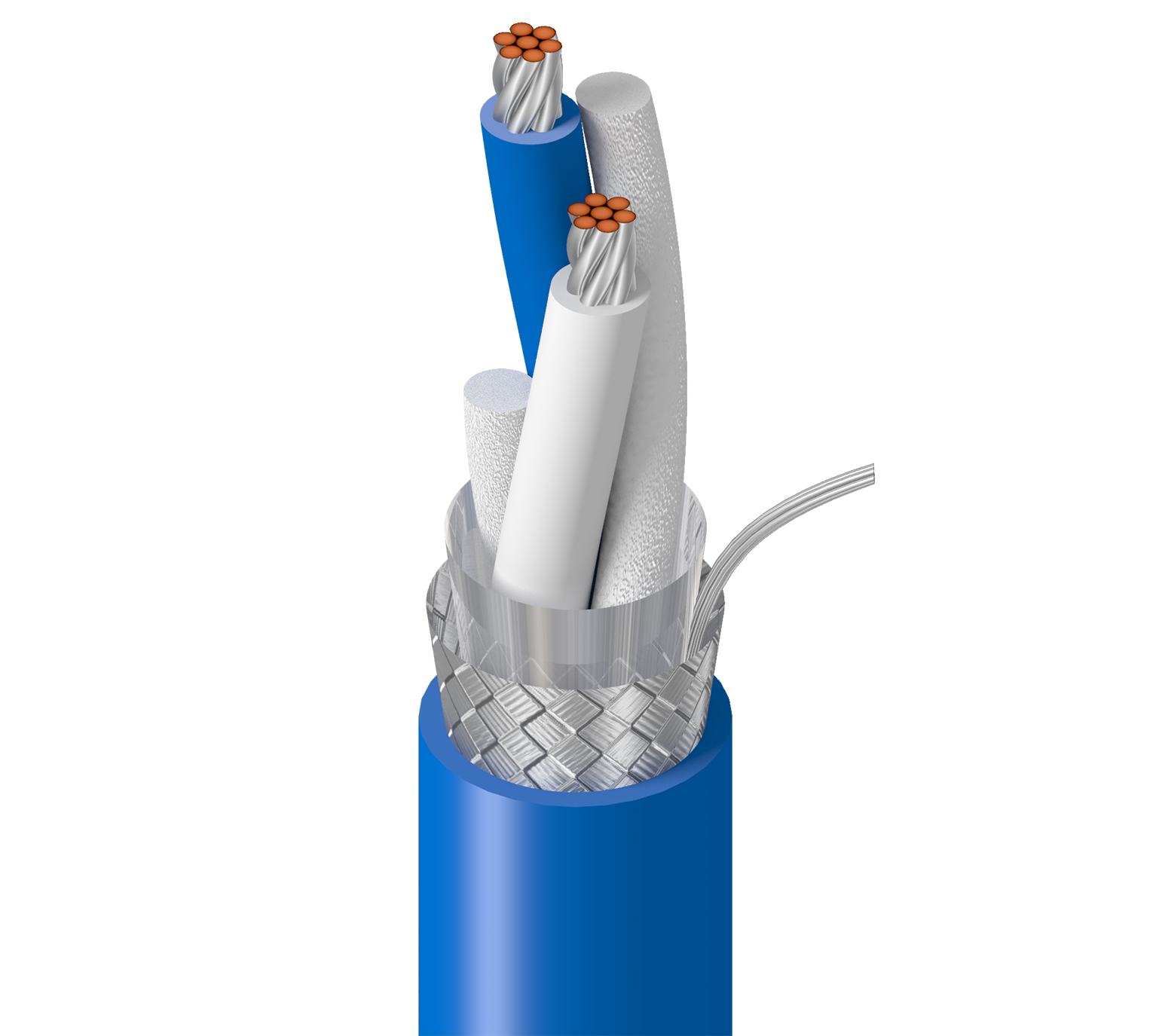

Tuyau bleu pour Data Highway Plus, 1 paire, 20 AWG (7 x 28), cuivre étamé, isolation PE, bleu & Transparent, blindage global Beldfoil® + tresse en cuivre étamé (55 %), gaine intérieure en PVC, armure interlock en aluminium, gaine extérieure en PVC bleu, CM

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Exposition aux rongeurs, écrasement ou coupure par force, environnement difficile, interface de communication Allen Bradley Data Highway entre les processeurs PLC, périphériques d'E/S, interfaces opérateur, ordinateurs et autres appareils intelligents, verrouillage du processeur PLC, messagerie peer-to-peer, programmation à distance, dépannage, mises à jour d'E/S, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene	0.019 in (0.48 mm)	0.076 in (1.9 mm)	Clear & Blue	Twinax with rod fillers

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	20 AWG (7x28) TC
Braid	Tinned Copper (TC)	60%

Gaine intérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.037 in (0.94 mm)	0.238 in (6.05 mm)

Armure

Armor Type & Material	Armor Thickness	Armor Material Diameter
AIA - Aluminum Interlock Armor	0.025 in	0.450 in

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.550 in (14.0 mm)

Diamètre total du câble (nominal)	14,0 mm (0,550) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.
Pair(s)	11.3 Ohm/1000ft	19.7 pF/ft (64.6 pF/m)	37 pF/ft (120 pF/m)	36 pF/ft (120 pF/m)	78 Ohm	1.54 ns/ft	0.12 µH/ft (0.39 µH/m)	66%

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,1 Ohm/1000 pieds (13 Ohm/km)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	0.6 dB/100ft
	10	2.1 dB/100ft
	50	5 dB/100ft
	100	7.5 dB/100ft
	200	11 dB/100ft
	400	16 dB/100ft

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-40°C to +60°C

Rayon de courbure

Stationary Min.	Installation Min.
6.5 in (170 mm)	6.5 in (170 mm)

Tension de traction maximum	91 kg (200 livres)
Poids câble en vrac	133 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière
Inflammabilité/réaction au feu	Charge UL 1685 UL
Conformité NEC / UL	Article 725, article 800, CM, PLTC
Conformité CEC / C(UL)	CM, CMG, HLBCD
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Autre(s) norme(s) de conformité	Allen Bradley Pièce No. 1770-CD
