Numéro de produit: 129841

RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM

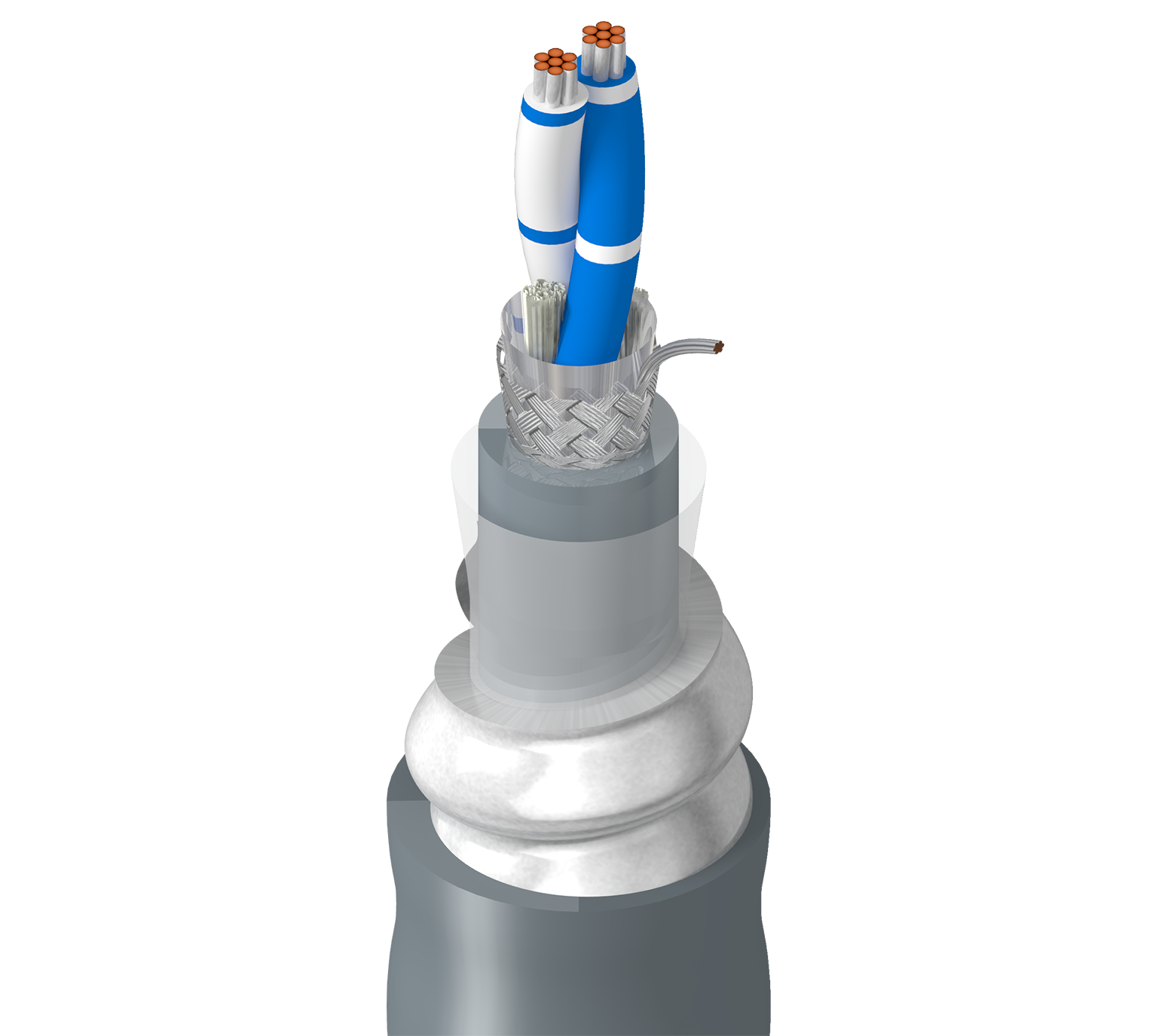

RS-485, 1 paire de câbles en cuivre étamé 24 AWG (7 x 32), isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (90 %), gaine intérieure en PVC, armure interlock en aluminium, gaine extérieure en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
129841
  • 129841
1 de 1

Spécifications

Expand All

Applications recommandées

Exposition aux rongeurs, à l'écrasement ou à la coupure par force, enfouissement, POS, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Gaine intérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.232 in (5.89 mm)

Armure

Armor Type & Material
AIA - Aluminum Interlock Armor

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.512 in (13.0 mm)

Diamètre total du câble (nominal)

13,0 mm (0,512) po

Électricité

Element Nom. Characteristic Impedence Max. Current
Pair(s) 120 Ohm 2.1 Amps per Conductor at 25ºC

Haute fréquence (nominale/typique)

Element Frequency [MHz]
Pair(s) 1

Voltage

UL Voltage Rating
300 V (CM)

Température

UL Temperature
80°C

Notes du tableau des températures

-40 °C CSA

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

126 lb/1 000 pi (188 kg/km)

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 800, CM

Conformité CEC / C(UL)

CMG

Mise à jour et révision

Numéro de révision : 0.114 Date de révision : 15-02-2024

Mise à jour et révision

Numéro de révision : 0.114 Date de révision : 15-02-2024
