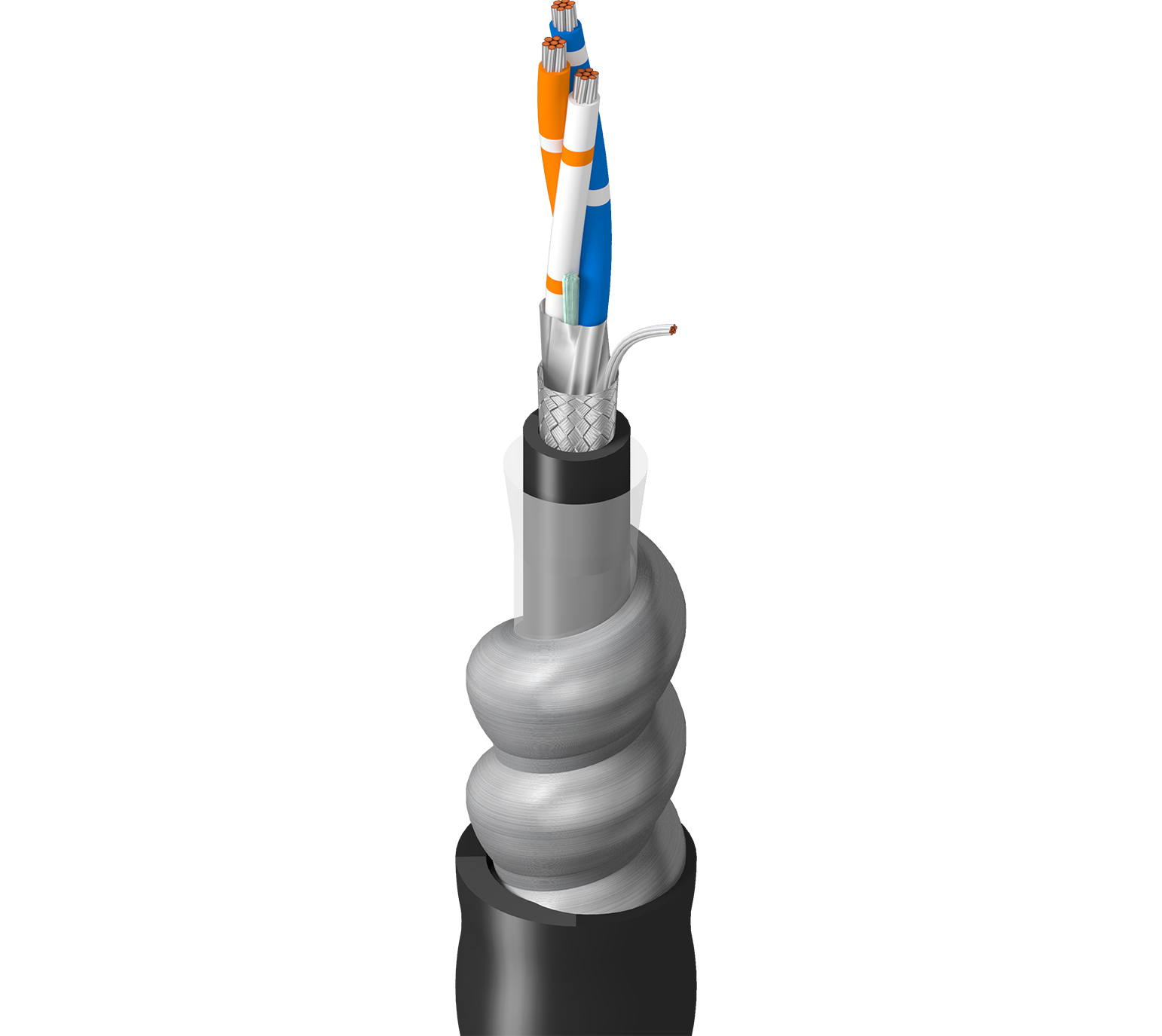

Câble à paires multiples 133106A

RS-485, 120 ohms, 1 paire de conducteurs 22 AWG (7 x 30) en cuivre étamé Datalene®, avec blindage par feuille, 1 conducteur 22 AWG (7 x 30) en cuivre étamé, isolé en PVC, tresse en cuivre étamé à 65 %, gaine en PVC, armure en acier, gaine en PVC, CM, PLTC, SUN RES

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Exposition aux rongeurs, écrasement ou coupure par force, enfouissement, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	1	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.033 in (0.84 mm)	White/Orange Stripe & Orange/White Stripe	HDPE
Conductor(s)	PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	Blue/White Stripe

Blindage interne

Element	Shield Type	Material	Coverage	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Single conductor is not under tape

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Braid	Tinned Copper (TC)	65%	22 AWG (7x30) TC

Gaine intérieure

Material
PVC - Polyvinyl Chloride

Armure

Armor Type & Material
SIA - Steel Interlock Armor

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.045 in (1.1 mm)	0.580 in (14.7 mm)

Diamètre total du câble (nominal)	14,7 mm (0,580) po

Caractéristiques électriques

Électricité

Element	Nom. Characteristic Impedence	Nom. Velocity of Prop.
Pair(s)	120 Ohm	78%
Conductor(s)

Haute fréquence (nominale/typique)

Element
Pair(s)

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Caractéristiques mécaniques

Notes du tableau des températures	-40 °C

Normes et conformité

Environnement compatible	Extérieur, résistance à la lumière du soleil
Conformité NEC / UL	Article 725, article 800, CM, PLTC
Conformité CEC / C(UL)	CMG HLBCD
