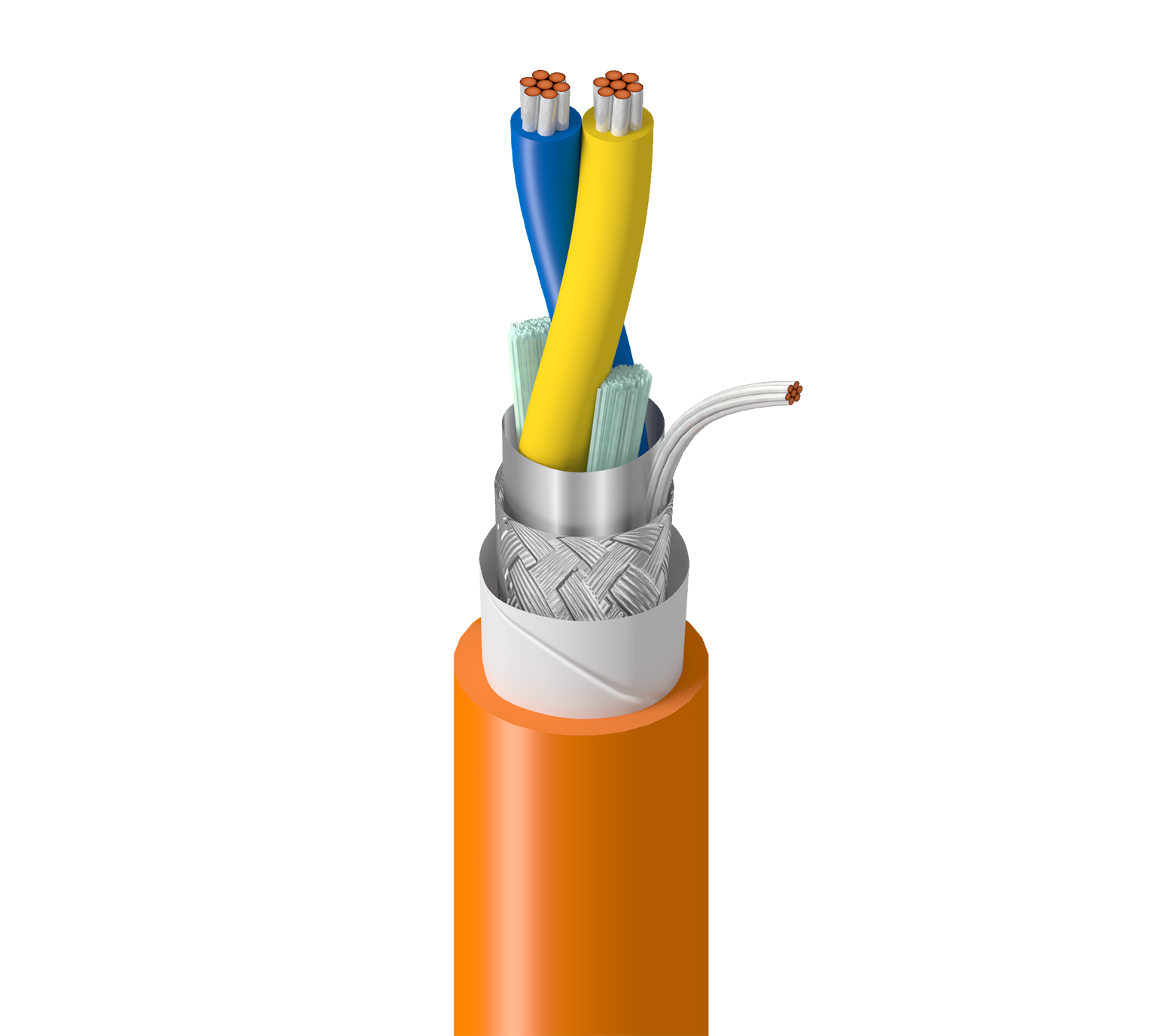

Câble à paires multiples 1334A

Bus de terrain, 1 paire de conducteurs en cuivre étamé 18 AWG (7 x 26), isolation PO, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure en PVC orange, CMG

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Communication bidirectionnelle numérique et série en environnement difficile, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements de températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements éloignés, etc.

Applications recommandées

Communication bidirectionnelle numérique et série en environnement difficile, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements de températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements éloignés, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	18	7x26	TC - Tinned Copper

isolation

Material	Color Code
PP - Polypropylene	Blue & Orange

Blindage extérieur

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.065 in (1.7 mm)	0.287 in (7.29 mm)	Yes

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Shield	Max. Capacitance Unbalance	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
7.2 Ohm/1000ft	45 pF/ft (150 pF/m)	1.2 pF/ft	100 Ohm	66%	5.2 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv	3,8 Ohm/1000 pieds (12 Ohm/km)

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
0.069 dB/100ft

Voltage

UL Voltage Rating
300 V RMS

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C	-40°C to +105°C

Rayon de courbure

Stationary Min.	Installation Min.
3.37 in (85.6 mm)	3.37 in (85.6 mm)

Tension de traction maximum	20.3 kg (44.8 livres)
Poids câble en vrac	60 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux UV, résistance aux hydrocarbures, résistance aux hydrocarbures
Inflammabilité/réaction au feu	UL1685 FT4 Charge, 1202, IEC 60332-3-24
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 725, Article 727, Article 800, CMG, ITC, PLTC
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Historique

Mise à jour et révision	Numéro de révision : 0.568 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.568 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
1334A 0061000	Bleu clair	Bobine	1,000 pi	612825112143	C
1334A 0063280	Bleu clair	Bobine	3,280 pi	612825112150	C
1334A 0031000	Orange	Bobine	1,000 pi	612825112112	C
1334A 0033280	Orange	Bobine	3,280 pi	612825112136	C
