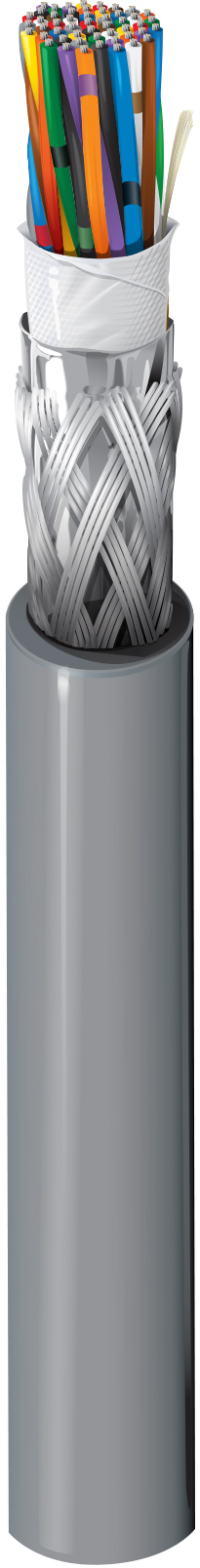

Câble à paires multiples 1403A

SCSI, conducteurs en cuivre étamé toronné 28 AWG (7x36), isolation en polyoléfine ignifuge, couche tampon en polypropylène, paires torsadées, blindage global Beldefoil® + blindage tressé en cuivre étamé (couverture à 85 %), voir le tableau des codes couleur (ci-dessous), gaine en PVC gris clair.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	SCSI II

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	34	28	7x36	TC - Tinned Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
PP - Polypropylene	0.01 in (0.25 mm)	0.034 in (0.86 mm)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Gray & Gray/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Gray & Gray/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Gray & Gray/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Gray & Gray/Yellow, Purple/Blue & Blue/Purple, Purple/Orange & Orange/Purple, Purple/Green & Green/Purple, Purple/Brown & Brown/Purple, Purple/Gray & Gray/Purple, White & Blue, White & Orange, White & Green, White & Brown, White & Gray, Red & Blue, Red & Orange, Red & Green, Red & Brown	Flame Retardant

Blindage extérieur

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter
PO - Polyolefin (Foam) Tape	PVC - Polyvinyl Chloride	0.038 in (0.97 mm)	0.48 in (12 mm)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
73.5 Ohm/1000ft	12.7 pF/ft (41.7 pF/m)	30 pF/ft (98 pF/m)	122 Ohm	0.04 ns/ft	66%	0.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	1,15 Ohm/1000 pieds (3,77 Ohm/km)

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
105°C	-20°C To +105°C

Rayon de courbure

Stationary Min.	Installation Min.
4.8 in (120 mm)	4.8 in (120 mm)

Tension de traction maximum	119.2 kg (262.8 livres)
Poids câble en vrac	128 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	UL1685 UL charge, FT4
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 725, Article 800, CL2, CM
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
