Numéro de produit: 1420A

Capuchon bas RS232/422, #24-3pr, FPE, feuille O/A, PVC Jkt, CM, 100Ω

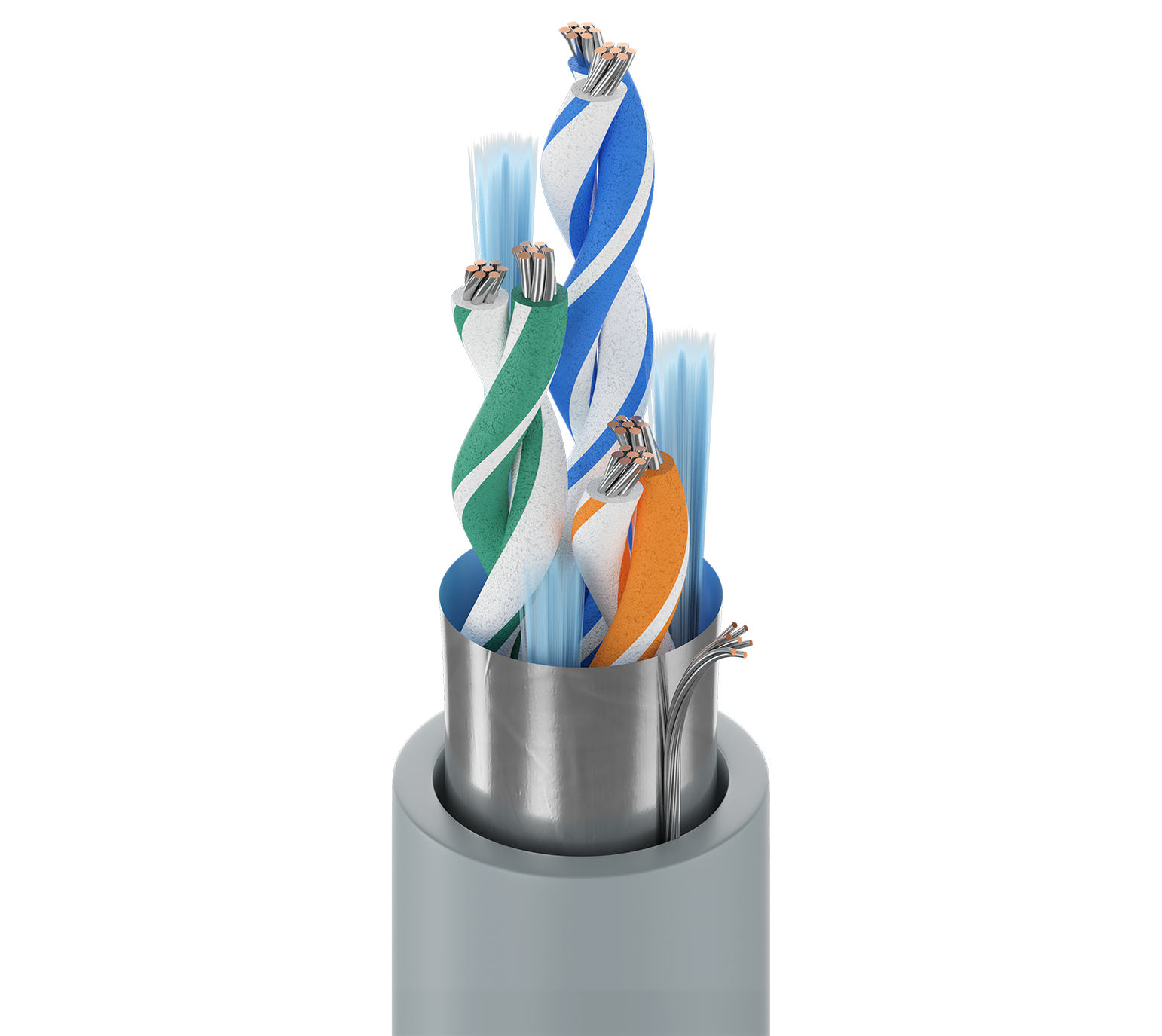

Câble informatique EIA RS-232/422, 3 paires, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation Datalene®, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1420A
  • 1420A
1 de 1

Spécifications

Expand All

Applications recommandées

RS-232 applications à distance étendue ; RS-423 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 3 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Western Electric Standard

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.261 in (6.63 mm)

Diamètre total du câble (nominal)

6,63 mm (0,261) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 13 pF/ft (43 pF/m) 22 pF/ft (72 pF/m) 100 Ohm 0.213 µH/ft (0.699 µH/m) 78% 1.8 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

15,1 Ohm/1000 pieds (49,5 Ohm/km)

Voltage

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

Tension de traction maximum

15 kg (33 livres)

Poids câble en vrac

30 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Datalène® Les caractéristiques d'isolation comprennent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE. , Y - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À + 20 % DE LA LONGUEUR INDIQUÉE. PEUT CONTENIR 2 PIÈCES. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 1500'.

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE. , Y - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À + 20 % DE LA LONGUEUR INDIQUÉE. PEUT CONTENIR 2 PIÈCES. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 1500'.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
1420A 0601000 Chrome 612825114970 C
1420A 06010000 Chrome 612825114987 C Y
1420A 060500 Chrome 612825114994 C
