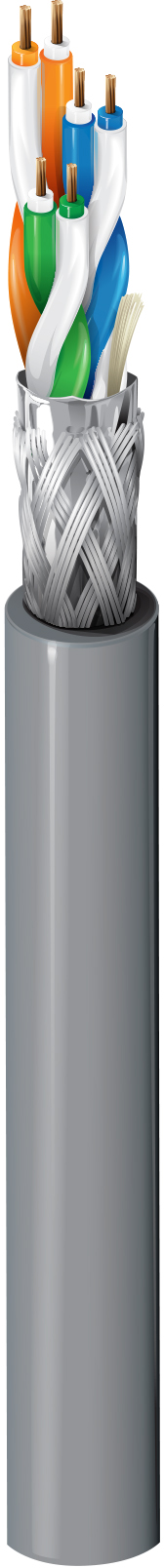

Câble à paires multiples 1538A

Câble RISC 6000 IBM N, conducteurs en cuivre nu toronnés 28 AWG (7x36), isolation en polyoléfine étagée brevetée, paires torsadées, blindage global Beldfoil® + tresse en cuivre étamé (couverture à 65 %), fil de drain en cuivre étamé, gaine en PVC (voir le tableau des codes couleur RISC ci-dessous).

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Pour les systèmes RISC où l’efficacité énergétique est essentielle

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	28 AWG	7x36	BC - Bare Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.01 in (0.25 mm)	0.035 in (0.89 mm)	White & Blue, White & Orange, White & Green

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.02 in (0.51 mm)	0.230 in

Diamètre total du câble (nominal)	0.230 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Max. Current
70.6 Ohm/1000ft	12 pF/ft (39 pF/m)	21.5 pF/ft (70.5 pF/m)	120 Ohm	0.7 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	7,88 Ohm/1000 pieds (25,9 Ohm/km)

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100m]
1 MHz	17
4 MHz	26
10 MHz	32

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-20°C to +60°C

Rayon de courbure

Stationary Min.	Installation Min.
2.30 in (58.4 mm)	2.30 in

Tension de traction maximum	15.4 kg (33.9 livres)
Poids câble en vrac	22 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, intérieur
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 725, CL2
Conformité aux directives européennes	Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	IBM Part No. N Câble, compatible RJ-45

Notes sur le produit

Notes	Brevet US # 5,220,130. Les conducteurs simples sont doublement isolés. La couche extérieure d'isolation doit être enlevée avant de fixer les connecteurs modulaires.
