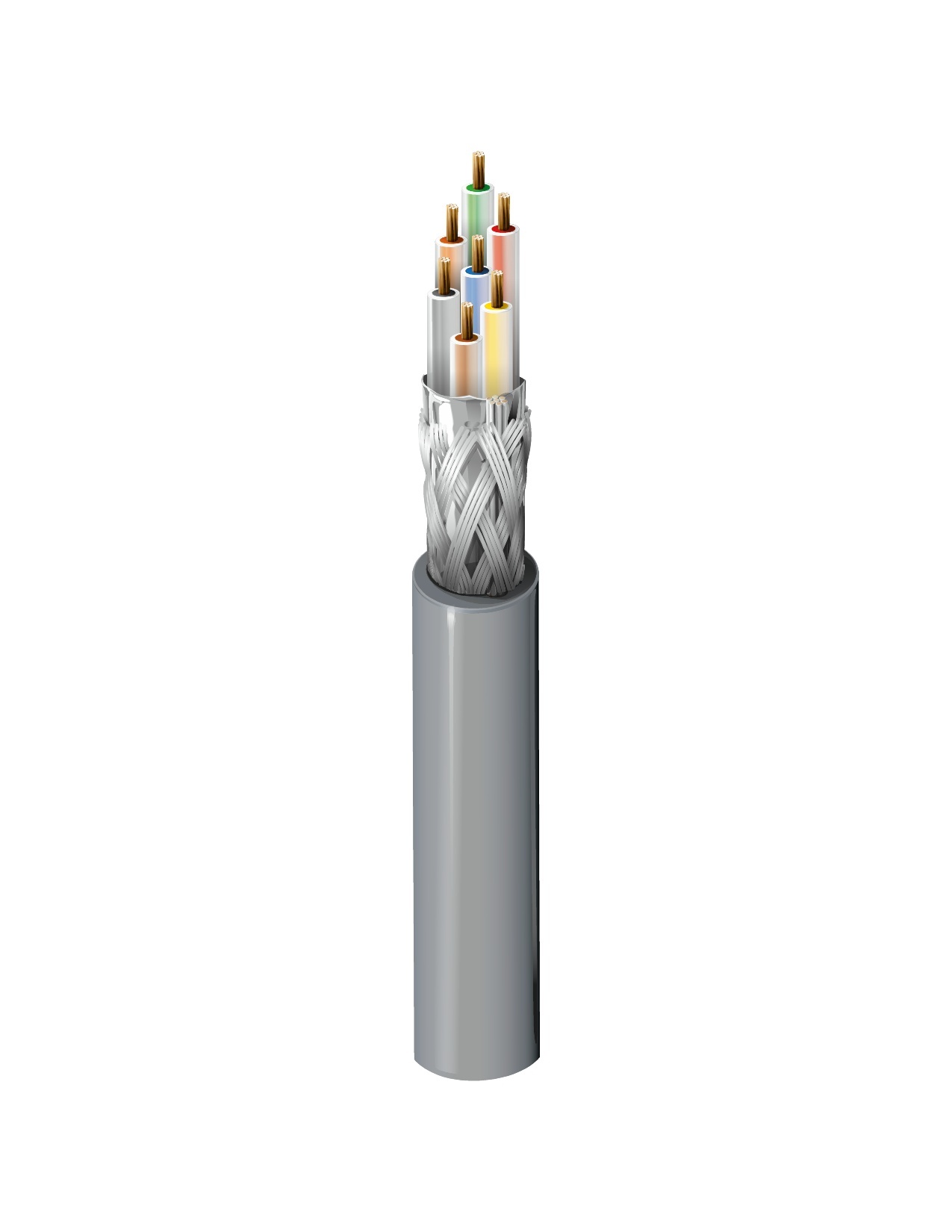

Câble à paires multiples 1540A

Câble RISC 6000 IBM XX, YY, conducteurs en cuivre nu toronnés 28 AWG (7x36), isolation en polyoléfine étagée brevetée, paires torsadées, blindage global Beldfoil® + tresse en cuivre étamé (couverture à 65 %), fil de drain en cuivre étamé, gaine en PVC (voir le tableau des codes couleur RISC ci-dessous).

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Pour les systèmes RISC où l’efficacité énergétique est essentielle

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	7	28 AWG	7x36	BC - Bare Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	PP/PE - Polypropylene/Polyethylene	0.01 in (0.25 mm)	0.035 in mm	IBM – RISC 6000

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	67%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.019 in (0.48 mm)	0.19 in

Diamètre total du câble (nominal)	0.19 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Max. Current
66.6 Ohm/1000ft	12.5 pF/ft (41.0 pF/m)	23 pF/ft (75 pF/m)	0.9 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	7,2 Ohm/1000 pieds (24 Ohm/km)

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature
60°C

Rayon de courbure

Stationary Min.	Installation Min.
1.9 in (48 mm)	1.9 in

Tension de traction maximum	6.67 kg (14.7 livres)
Poids câble en vrac	19 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité NEC / UL	Article 725, CL2
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Câble XX, YY n° de pièce, IBM compatible RJ-45

Notes sur le produit

Notes	Brevet n° 5,220,130. Les conducteurs simples sont à double isolation. La couche extérieure d'isolation doit être enlevée avant de fixer les connecteurs modulaires.
