Numéro de produit: 183107A

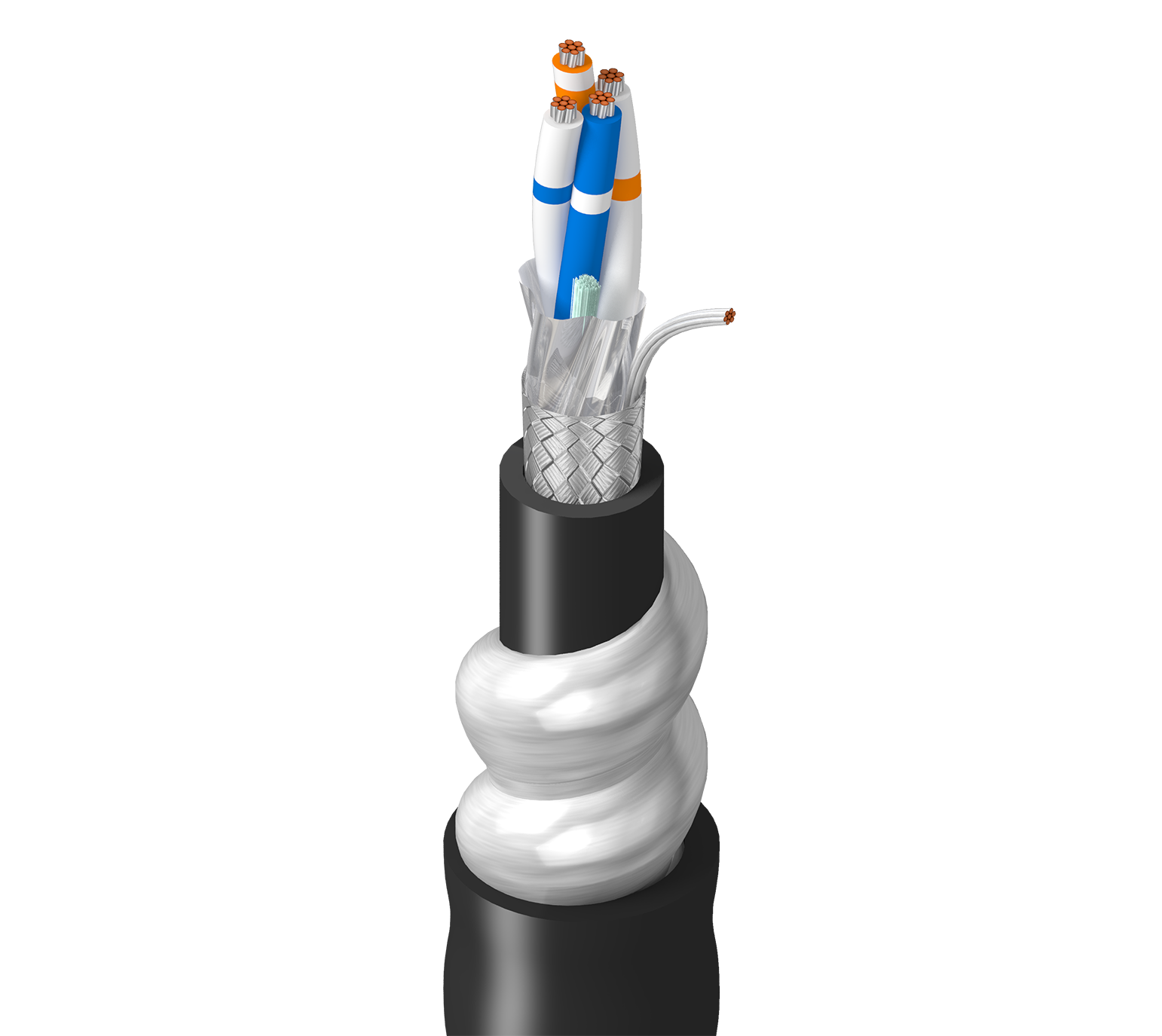

RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CCA Armor, PVC Jkt, PLTC

RS-485, 2 paires de câbles 22 AWG (7 x 30) en cuivre étamé, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine intérieure en PVC, armure continue en aluminium ondulé, gaine extérieure en PVC, CM, PLTC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
183107A
  • 183107A
1 de 1

Spécifications

Expand All

Applications recommandées

Exposition aux rongeurs, écrasement ou coupure par force, enfouissement, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) 0.665 in (16.9 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine intérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.350 in (8.89 mm)

Armure

Armor Type & Material
CCAA - Continuously Corrugated Aluminum Armor

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.055 in (1.4 mm) 0.665 in (16.9 mm)

Diamètre total du câble (nominal)

16,9 mm (0,665) po

Électricité

Element Nom. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 15 Ohm/1000ft (49 Ohm/km) 120 Ohm 78%

Haute fréquence (nominale/typique)

Element
Pair(s)

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Température

UL Temperature Operating
105°C -25°C to +105°C

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

194 kg/km (130 lb/1000 pi)

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

Test de flamme de plateau vertical UL1685

Conformité NEC / UL

Article 725, article 800, CM, PLTC

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 31-05-2024
