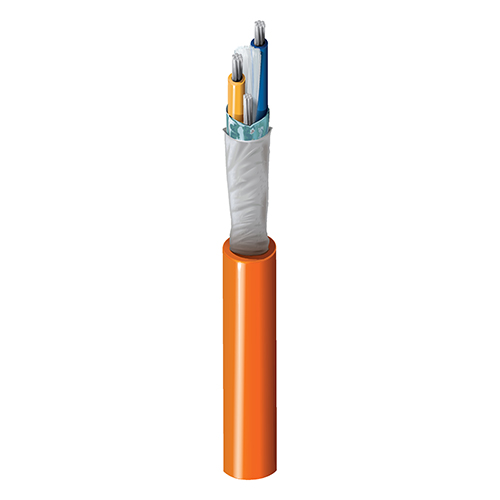

Numéro de produit : 2112A
Fieldbus, 8 Pr #16 Str TC, XLPO Ins, IS/OS, TPE Jkt, CMG
Fieldbus, 8 Pair 16AWG (7x24H) Tinned Copper, XLPO Insulation, Individual & Overall Beldfoil® Shield, TPE Outer Jacket, CMG
-
Disponibilité:
-
Inventaire mondial :
Spécifications
Aperçu du produit
Applications recommandées | communication bidirectionnelle numérique et en série en environnement rigoureux, sites d'extraction et de raffinage du pétrole et du gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, poussière, et hydrocarbures, sites éloignés applications longue distance, etc. |
---|
Caractéristiques physiques (complètes)
Conducteur
Élément | AWG | Câblé | Matériel | Nombre de paires |
---|---|---|---|---|
Paire(s) | 16 | 7x24 | TC – Cuivre étamé | 8 |
Nombre de conducteurs |
16 |
---|
isolation
Matériel | Épaisseur de paroi nominale |
---|---|
XLPE – Polyéthylène réticulé (thermodurcissable) | 0,038 po |
Nuancier
Nombre | Couleur |
---|---|
1 | Bleu, orange et numéroté |
2 | |
3 | |
4 | |
5 | |
6 | |
7 | |
8 |
Blindage interne
Type | Matériel | Nom commercial du matériau | Couverture [%] | Matériau du fil de masse | Fil de masse AWG | Construction fil de masse n x D |
---|---|---|---|---|---|---|
Ruban | Bi-laminé (alum+poly) | Beldfoil® | 100 % | TC – Cuivre étamé | 18 | 7x26 |
Blindage extérieur
Type | Matériel | Nom commercial du matériau | Couverture [%] | Matériau du fil de masse | Fil de masse AWG | Construction fil de masse n x D |
---|---|---|---|---|---|---|
Ruban | Bi-laminé (alum+poly) | Beldfoil® | 100 % | TC – Cuivre étamé | 16 | 7x24 |
Gaine extérieure
Matériel | Diamètre nominal | Épaisseur de paroi nominale | Fil de déchirement |
---|---|---|---|
TPE – Elastomère thermoplastique | 0,982 po | 0,085 po | Oui |
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur |
---|
4,2 Ohm/1000 pi |
Capacité
Déséquilibre de la capacité maximum | Capacité nominale conducteur à conducteur |
---|---|
1,2 pF/pieds | 22 pF/pi |
Inductance
Inductance nominale |
---|
0,22 µH/pi |
Impédance
Impédance caractéristique nominale |
---|
100 Ohm |
Haute fréquence (nominale/typique)
Fréquence [MHz] | Atténuation d'insertion nominale |
---|---|
0,039 MHz | 0,065 dB/100 pi |
Délai
Vitesse de propagation nominale (VP) [%] |
---|
64 % |
Haute fréquence
Atténuation d'insertion maximale (atténuation) | Impédance d'entrée max./min. (non équipée) |
---|---|
0,091 dB/100 pi | 100 Ohm |
Courant
Élément | Courant maximal recommandé [A] |
---|---|
Par conducteur | 10,1 A par conducteur |
Voltage
Description | Tension nominale UL |
---|---|
Cuivre étamé de type CSA CIC | 300 V |
Notes sur les caractéristiques électriques |
Changement maximal des temps de propagation de 7,812 kHz à 39,06 kHz : 518 pS/pieds |
---|---|
Autres caractéristiques électriques 2 |
31,25 KBits/sec |
Plage de température
Indice de température d'installation |
-25° C |
---|---|
Température nominale UL |
90° C |
Plage de température de fonctionnement |
-40 °C à 90 °C |
Caractéristiques mécaniques
Résistance aux huiles |
Oui |
---|---|
Poids câble en vrac |
478 livres/1000 pi |
Tension de traction maximum |
786 livres |
Rayon de cintrage minimum/axe mineur |
10 po |
Normes
Articles NEC |
Article 725, article 727, article 800 |
---|---|
Conformité NEC/(UL) |
CMG, ITC, PLTC-ER |
Conformité CEC/C(UL) |
CIC, TC |
Conformité CSA AWM |
AWM I A/B II A/B |
Conformité ISO/IEC |
CEI 61158-2 |
Autres normes |
ISA/SP-50 de Type A |
Programmes environnementaux et autres programmes concernés
Directive UE 2000/53/EC (ELV) |
Oui |
---|---|
Directive UE 2003/11/EC (BFR) |
Oui |
Directive UE 2011/65/UE (RoHS 2) |
Oui |
Directive UE 2012/19/EU (WEEE) |
Oui |
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
Conformité aux directives européennes |
Directive UE 2003/11/EC (BFR) |
Marquage CE UE |
Oui |
MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine) |
Oui |
Utilisation
Utilisation - Enterrement |
Oui |
---|---|
Utilisation – Intérieur |
Oui |
Utilisation – Résistance aux hydrocarbures |
Oui |
Utilisation – Extérieur |
Oui |
Utilisation – Résistance à la lumière |
Oui |
Inflammabilité, LS0H, test de toxicité
Inflammabilité UL |
UL1685 UL Charge |
---|---|
Inflammabilité IEC |
IEC 60332-3-24 |
Tension nominale UL |
300 V RMS |
Plénum/non-plénum
Plénum (oui/non) |
Non |
---|
Historique
Mise à jour et révision |
Numéro de révision : 0.613 Date de révision : 03-02-2025 |
---|
Information
Mise à jour et révision |
Numéro de révision : 0.613 Date de révision : 03-02-2025 |
---|
Références des pièces
Article n° | Couleur | Type de conditionnement | Longueur | UPC |
---|---|---|---|---|
2112A 0061000 | Bleu clair | Bobine | 1 000 pi | 612825129318 |
2112A 0065000 | Bleu clair | Bobine | 5,000 pi | 612825129325 |
2112A 0031000 | Orange | Bobine | 1 000 pi | 612825129295 |
2112A 0035000 | Orange | Bobine | 5,000 pi | 612825129301 |
