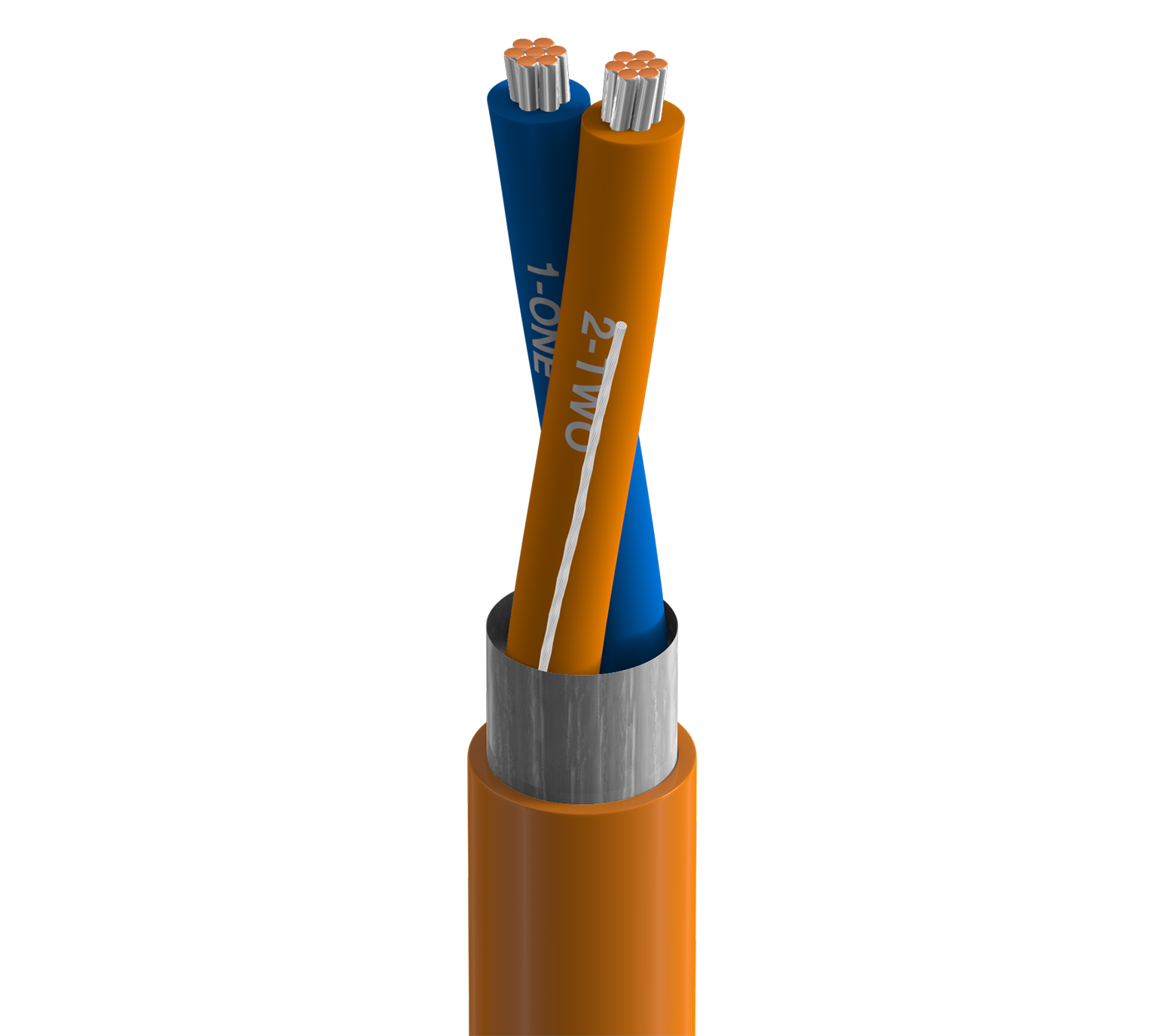

2127A

Fieldbus, TC toronné 1 paire n° 16, isolation XLPE, OS, type de gaine, 600V TC

...
Fieldbus, 1 paire 16 AWG (7x24) cuivre étamé, Isolation XLPE, blindage Beldfoil® général, Gaine extérieure TPE, 600V TC
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

communication bidirectionnelle numérique et en série en environnement rigoureux, sites d'extraction et de raffinage du pétrole et du gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, poussière, et hydrocarbures, sites éloignés applications longue distance, etc.

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 1 16 AWG 7x24 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) XLPE – Polyéthylène réticulé (thermodurcissable) 0,97 mm (0,038 po) 3,43 mm (0,135 po) Bleu, orange et numéroté
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 18 AWG (7x26)
Gaine extérieure
Séparateur Matériel Épaisseur nominale Diamètre nominale Fil de déchirement
Ruban en polyester TPE – Elastomère thermoplastique 1,2 mm (0,047 po) 9,50 mm (0,374 po) Oui

Diamètre total du câble (nominal)

9,50 mm (0,374 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
Paire(s) 4,5 Ohm/1000 pi 3,9 pF/m (1,2 pF/pi) 22 pF/pi 100 Ohm 64 % 11,6 Amp par conducteur à 25º C

Résistance en courant continu nominal du blindage extérieur

5,1 Ohm/1000 pieds (17 Ohm/km)

Haute fréquence (nominale/typique)
Élément Fréquence [MHz] Atténuation d'insertion nominale (atténuation)
Paire(s) 0,039 0,065 dB/100 pi
Haute fréquence
Atténuation d'insertion maximale (atténuation) Impédance d'entrée max./min. (non équipée) [Ohm]
0,091 dB/100 pi 100
Voltage
Tension nominale UL
600 V
Caractéristiques mécaniques
Température
Température UL Température de service
90° C -40 °C jusqu'à +90 °C humide/sec

Tableau de notes

-40C

Rayon de courbure
Stationnaire min. Installation min.
3,75 po (95,3 mm) 3,75 po (95,3 mm)

Tension de traction maximum

42 kg (93 livres)

Poids câble en vrac

67 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement

Inflammabilité/réaction au feu

Plateau vertical UL 1581, FT4, IEEE 1202, IEC 60332-3-24

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 336, CTI, PLTC

Conformité AWM

AWM I/II A/B

Conformité CEC / C(UL)

CIC, TC

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Autre(s) norme(s) de conformité

ISA/SP-50 de Type A

Historique

Mise à jour et révision

Numéro de révision : 0.560 Date de révision : 30-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
2127A 0061000 Bleu clair Bobine 1 000 pi 612825129943
2127A 0065000 Bleu clair Bobine 5,000 pi 612825129950
2127A 0035000 Orange Bobine 5,000 pi 612825129936
