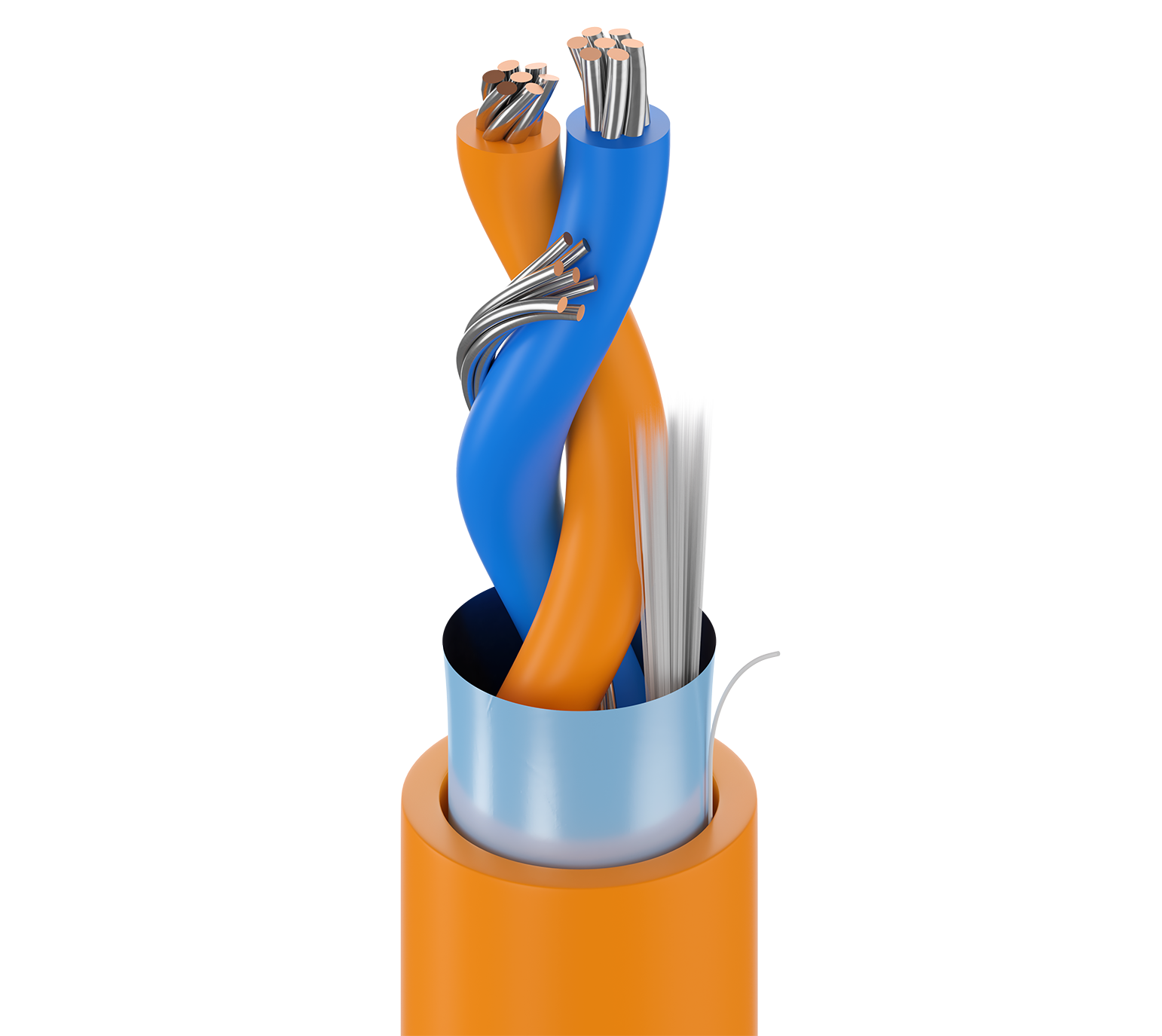

Câble à paires multiples 3076F

Bus de terrain, 1 paire 18 AWG (7 x 26) en cuivre étamé, isolation PP, blindage Beldfoil®, gaine extérieure PVC, flexible SUN RES OIL RES, PLTC-ER, ITC-ER, CMX-Outdoor, CM

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Exposition aux rongeurs, à l'écrasement ou à la coupure par la force, environnement difficile, communication bidirectionnelle numérique et série, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements distants, etc.

Applications recommandées

Exposition aux rongeurs, à l'écrasement ou à la coupure par la force, environnement difficile, communication bidirectionnelle numérique et série, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements distants, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	18 AWG	7x26	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.022 in (0.56 mm)	0.088 in (2.2 mm)	Blue & Orange

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	20 AWG (7x28) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.280 in (7.11 mm)

Notes du tableau de la gaine extérieure1	Diamètre extérieur de la gaine +/- 0,010
Diamètre total du câble (nominal)	7,11 mm (0,280) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Shield	Max. Capacitance Unbalance	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	7.2 Ohm/1000ft	45 pF/ft (150 pF/m)	1.2 pF/ft	100 Ohm	0.19 µH/ft (0.62 µH/m)	66%	5.2 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	8,5 Ohm/1000 pieds (28 Ohm/km)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	0.039	0.08 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC-ER), 150 V (ITC-ER)

Caractéristiques mécaniques

Température

UL Temperature	Operating
105°C	-40°C to +105°C

Rayon de courbure

Stationary Min.	Installation Min.
6.5 in (170 mm)	2.80 in (71.1 mm)

Tension de traction maximum	27 kg (60 livres)
Poids câble en vrac	44 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, résistance aux hydrocarbures, enfouissement
Inflammabilité/réaction au feu	UL 1685 UL charge, FT4, IEEE 1202, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	Article 725, article 727, article 800, CMG, ITC, PLTC, TC
Conformité CEC / C(UL)	CMG
Conformité ISO/IEC	IEC 61158-2
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	ISA/SP-50 type A

Notes sur le produit

Notes	Fieldbus : gaine orange gaine bleue à sécurité intrinsèque. Tolérance du diamètre de la gaine : +/- .010

Historique

Mise à jour et révision	Numéro de révision : 0.535 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Information

Mise à jour et révision	Numéro de révision : 0.535 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.
