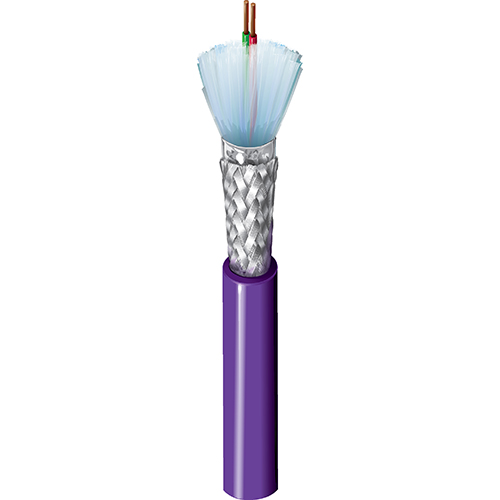

Numéro de produit: 3079A

Profibus, 1 Pr #22 Sol BC, PE Ins, OS+TC Brd, PVC Jkt, PLTC CMG Profibus DP

Profibus, 1 paire 22 AWG (solide) cuivre nu, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure en PVC, PLTC CMG AWM 20201 SUN RES Profibus DP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3079A
  • 3079A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, extérieur, applications de transmission de données telles que Profibus DP ou PA, instrumentation et câble informatique, etc. exposition à des températures extrêmes, à l'humidité, à la poussière et à l'huile.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG Solid BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.035 in (0.89 mm) 0.099 in (2.5 mm) Red & Green Flame Retardant, Foam w/ skin

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.043 in (1.1 mm) 0.315 in (8.00 mm)

Notes du tableau de la gaine extérieure1

Diamètre extérieur de la gaine +/- 0,010

Diamètre total du câble (nominal)

8,00 mm (0,315) po

Électricité

Element Nom. Conductor DCR Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.9 Ohm/1000ft 150 Ohm 0.282 µH/ft (0.925 µH/m) 78% 2.3 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

5,2 Ohm/1000 pieds (17 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 0.2 0.27 dB/100ft
4 0.67 dB/100ft
16 1.37 dB/100ft

Voltage

UL Voltage Rating
600 V (CMG, PLTC), 300 V (AWM 20201)

Température

UL Temperature Operating
75°C -30°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.4 in (61 mm) 2.4 in (61 mm)

Tension de traction maximum

23 kg (50 livres)

Poids câble en vrac

52 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

Chargement UL 1685 FT4, FT4, IEEE 1202, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 725, article 800, CM, CMX-Extérieur, PLTC, ITC

Conformité AWM

AWM 20201

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Notes

Câble Siemens Sinec L2. Pour la version à gaine CPE, commander la référence YR45047. Pour la version gainée LSZH (FRNC), commandez la référence 3079T ou YR44731.

Mise à jour et révision

Numéro de révision : 0.532 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.532 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3079A 0601000 Chrome Bobine 1,000 pi 612825140382 C
3079A 0602000 Chrome Bobine 2,000 pi 612825140399 C
3079A 0071000 Violet Bobine 1,000 pi 612825140344 C
3079A 0072000 Violet Bobine 2,000 pi 612825140351 C
3079A 0075000 Violet Bobine 5,000 pi 612825140375
