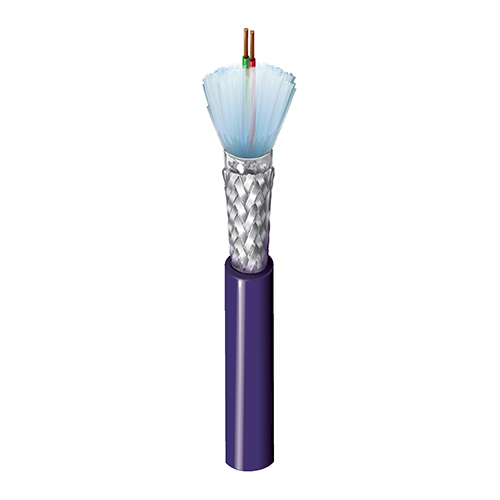

Numéro de produit: 3079E

Profibus, 1 Pr #22 Str BC, PE Ins, OS+TC Brd, PVC Jkt, PLTC CMG Profibus DP

Profibus, 1 paire de câbles 22 AWG (7 x 30) en cuivre nu, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure en PVC, PLTC CMG SUN RES Profibus DP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3079E
  • 3079E
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, extérieur, applications de transmission de données telles que Profibus DP ou PA, instrumentation et câble informatique, etc. exposition à des températures extrêmes, à l'humidité, à la poussière et à l'huile.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.035 in (0.89 mm) 0.102 in (2.59 mm) Red & Green Flame Retardant, Foam w/ skin

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.043 in (1.1 mm) 0.314 in (7.98 mm)

Notes du tableau de la gaine extérieure1

Diamètre extérieur de la gaine +/- 0,007

Diamètre total du câble (nominal)

7,98 mm (0,314) po

Électricité

Element Nom. Conductor DCR Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 17.6 Ohm/1000ft 150 Ohm 0.267 µH/ft (0.876 µH/m) 78% 6 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

6,32 Ohm/1000 pieds (20,7 Ohm/km)

Haute fréquence (nominale/typique)

Element
Pair(s)

Voltage

UL Voltage Rating
300 V (CMG, PLTC)

Température

UL Temperature Operating
60°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
3.768 in (95.71 mm) 3.768 in (95.71 mm)

Tension de traction maximum

19 kg (41 livres)

Poids câble en vrac

39 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

UL 1685 charge FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.564 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.564 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3079E B021000 Violet Bobine 1,000 pi 612825140412 C
3079E B025000 Violet Bobine 5,000 pi 612825140443 C Z
