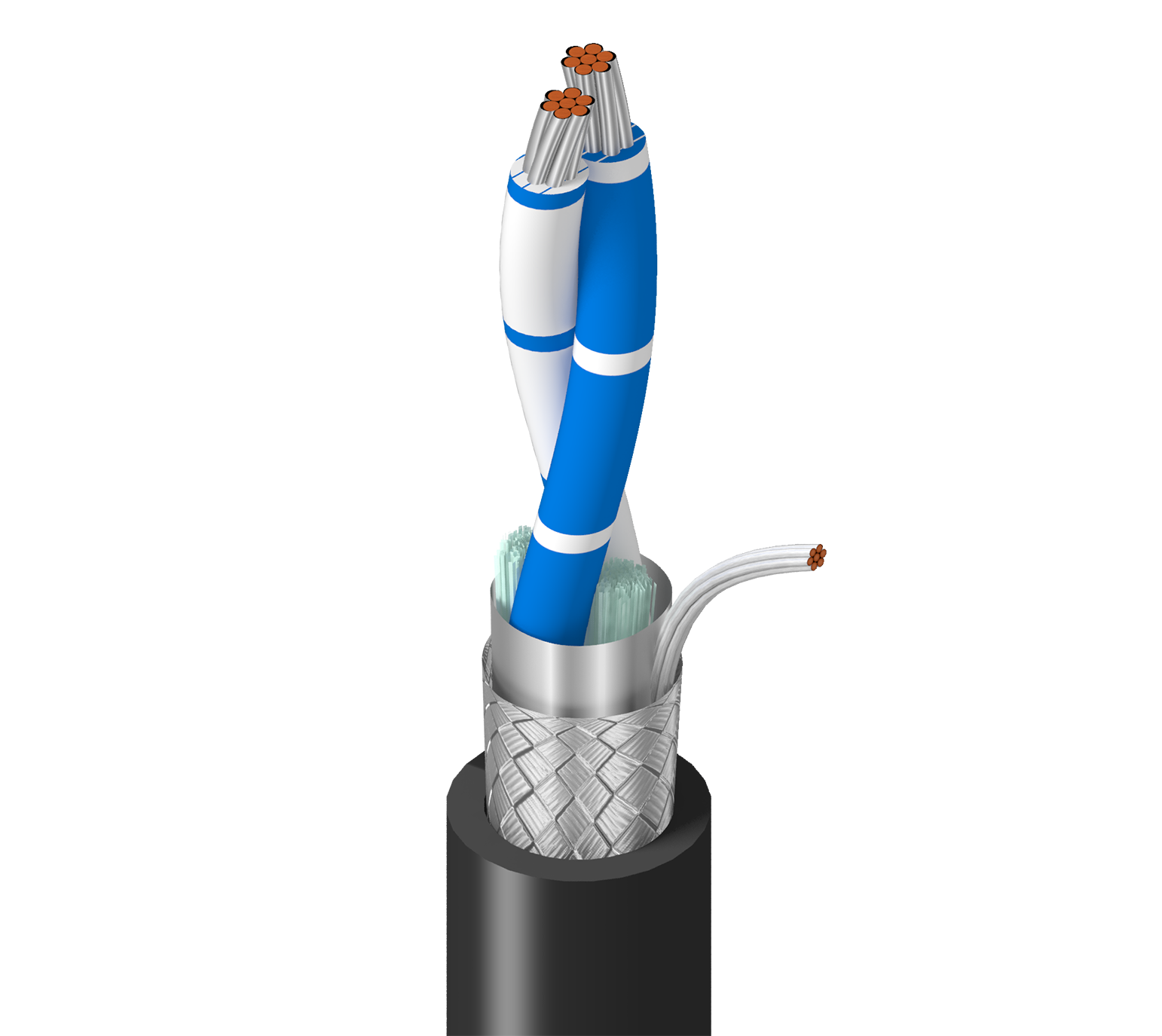

Numéro de produit: 3105A

RS-485, 1 paire, 22 AWG, TC Str, isolation PE, OS+TC Brd, gaine PVC, CM, PLTC, Sun Res, résistant à l'huile

RS-485, 120 Ohm, 1 paire 22AWG (7x30) d'isolant en cuivre étamé Datalene®, feuille globale + tresse en cuivre étamé à 65 %, gaine en PVC, CM, PLTC, SUN RES et résistant à l'huile

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3105A
  • 3105A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) 0.087 in (2.2 mm) White/Blue Stripe & Blue/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.294 in (7.47 mm)

Notes du tableau de la gaine extérieure1

OD de la veste + /- 0,006

Diamètre total du câble (nominal)

7,47 mm (0,294) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 78% 6 Amps per Conductor at 30ºC
Conductor(s)

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,685 Ohm/1000 pieds (15,37 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
3.372 in (85.65 mm) 3.372 in (85.65 mm)

Tension de traction maximum

24.19 kg (53.34 livres)

Poids câble en vrac

43 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge UL, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 725, article 800, CM, PLTC

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Résistance aux hydrocarbures : conforme à la norme UL1277 Oil Res II, table 10.17. Pour la version à gaine CPE, commander la référence YR44345.

Mise à jour et révision

Numéro de révision : 0.597 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.597 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
3105A 01010000 Noir 612825386551
3105A.00152 Noir Bobine 152 m 8719605005816
3105A.00305 Noir Bobine 305 m 8719605005830
3105A 010500 Noir Bobine 500 pi 612825141600 C
3105A.00610 Noir Bobine 610 m 8719605005854
3105A 0101000 Noir Bobine 1,000 pi 612825141594 C
3105A.001000 Noir Bobine 1,000 m 8719605005809
3105A.001525 Noir Bobine 1,525 m 8719605005823
3105A.003050 Noir Bobine 3,050 m 8719605005847
3105A 0105000 Noir Bobine 5,000 pi 612825141617 C N
