Numéro de produit: 3105Z

RS-485, 1 Pr, 22AWG, TC Str, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG, PLTC, Sun Res

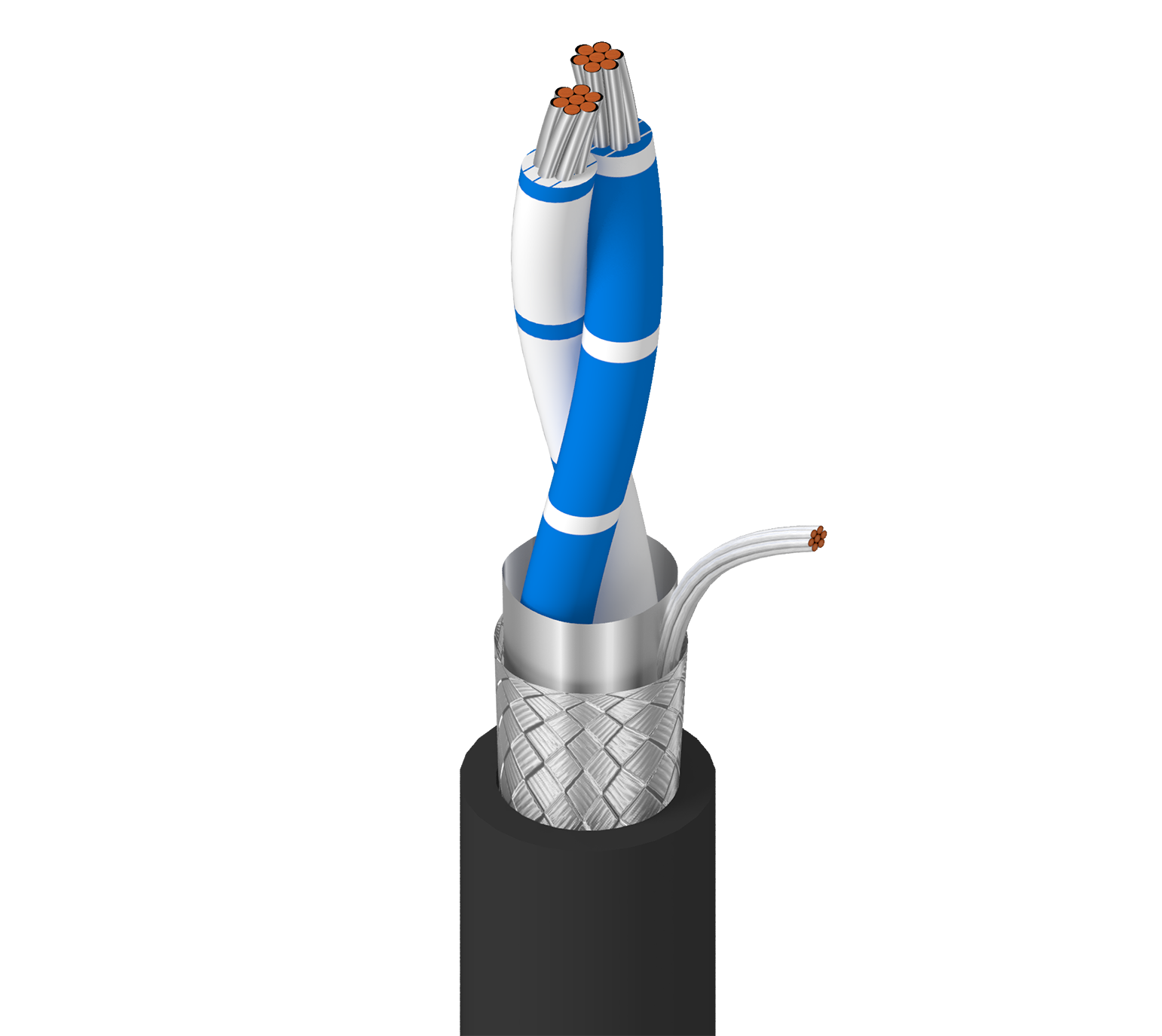

MarineTuff RS-485, 120 Ohm, 1 paire 22AWG (7x30) cuivre étamé Datalene® isolant, feuille globale + tresse en cuivre étamé à 65 %, gaine thermodurcissable LSZH, CMG, PLTC, SUN RES, ABS (21-2090759-PDA-DUP)

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3105Z
  • 3105Z
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) White/Blue Stripe & Blue/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset) 0.100 in (2.54 mm) 0.400 in (10.2 mm)

Diamètre total du câble (nominal)

10,2 mm (0,400) po

Électricité

Element Max. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 14.7 Ohm/km 120 Ohm 78%

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 1 0.5

Voltage

UL Voltage Rating
300 V (CMG, PLTC)

Température

UL Temperature Operating
60°C -20°C to +60°C

Tension de traction maximum

27 kg (60 livres)

Poids câble en vrac

85 lb/1 000 pi (130 kg/km)

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

Charge UL 1685 UL

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.321 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.321 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
3105Z 0105000 Noir 612825141631 C N
