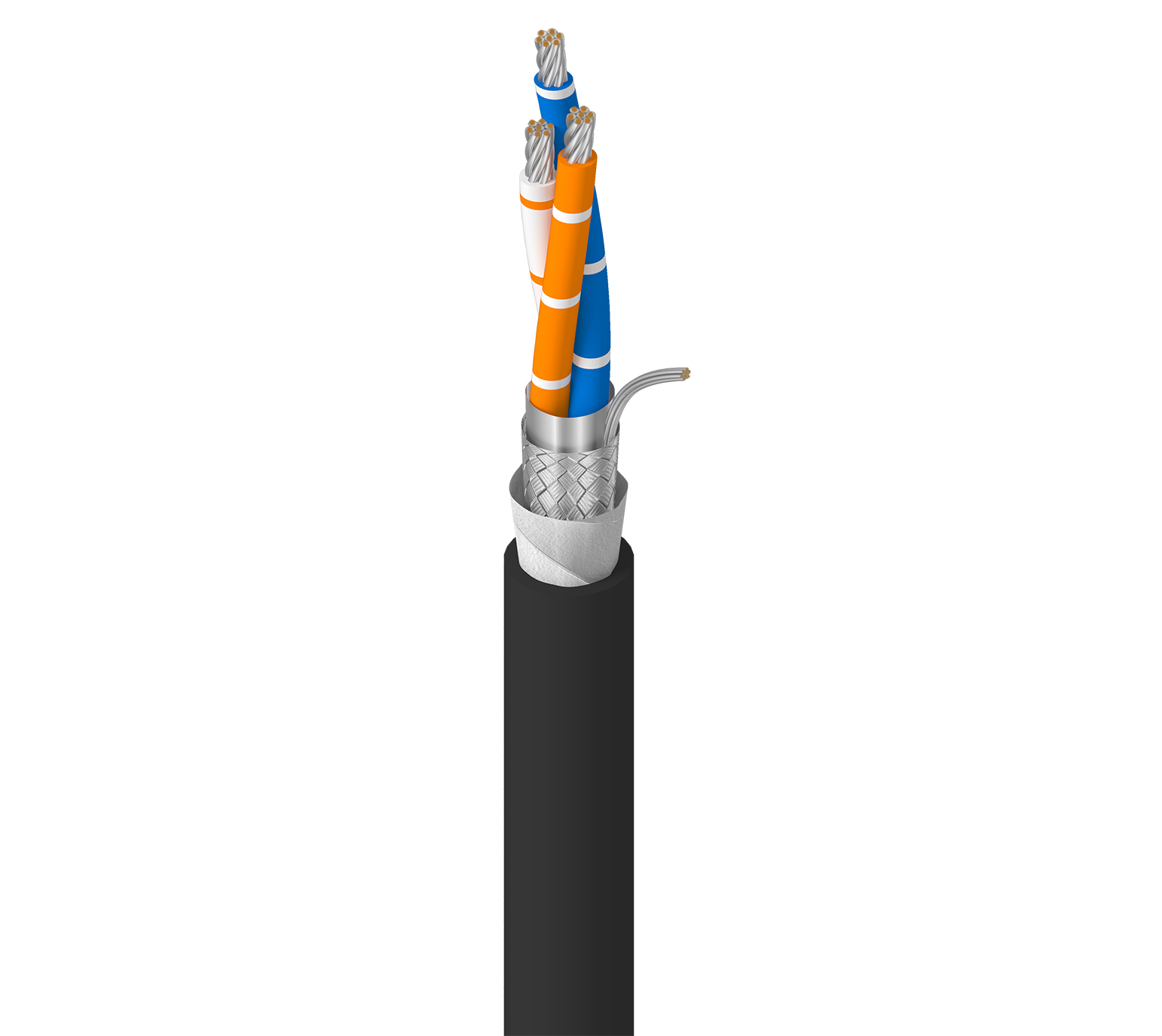

Câble à paires multiples 3106DB

RS-485, 120 Ohm, 1 paire d'isolants Datalene® en cuivre étamé 22AWG (7x30) et un blindage en ruban d'aluminium, et 1 conducteur 22AWG (7x30) en cuivre étamé, conducteur isolé en PVC, tresse en cuivre étamé à 65 %, gaine CPE, CM, PLTC, SUN RES DIR BUR et résistant à l'huile

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Enfouissement direct, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, en extérieur tels que l'énergie solaire, l'éclairage, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	1	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.033 in (0.84 mm)	0.095 in (2.4 mm)	White/Orange Stripe & Orange/White Stripe	HDPE
Conductor(s)	PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.062 in (1.6 mm)	Blue/White Stripe

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	65%

Blocage de l'eau	Ruban d'étanchéité

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
CPE - Chlorinated Polyethylene	0.055 in (1.4 mm)	0.359 in (9.12 mm)

Diamètre total du câble (nominal)	9,12 mm (0,359) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft	11 pF/ft (36 pF/m)	20.9 pF/ft	120 Ohm	78%	6 Amps per Conductor at 30ºC
Conductor(s)	18.2 Ohm/1000ft (59.7 Ohm/km)					6 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,544 Ohm/1000 pieds (14,91 Ohm/km)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	0.5 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C	-20°C to +90°C

Rayon de courbure

Stationary Min.	Installation Min.
4.308 in (109.4 mm)	4.308 in (109.4 mm)

Tension de traction maximum	34.14 kg (75.26 livres)
Poids câble en vrac	62 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures
Inflammabilité/réaction au feu	UL 1685 charge UL, IEC 60332-1-2
Conformité NEC / UL	Article 725, article 800, CM, PLTC
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
