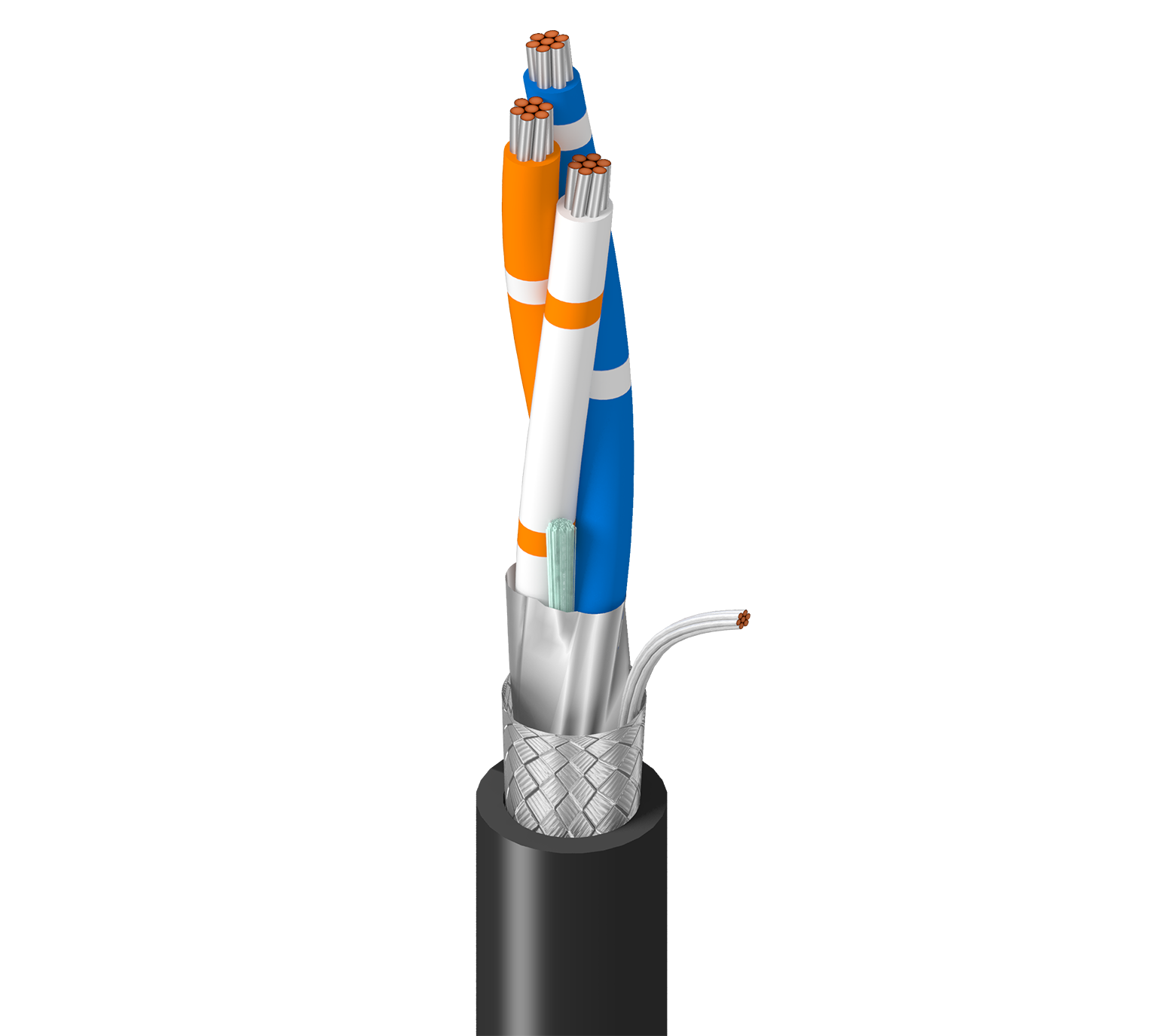

Câble à paires multiples 3106ENH

RS-485, 1,5 paire, conducteurs en cuivre étamé toronnés 22 AWG (7 x 32), isolation en polyéthylène expansé, paires torsadées, blindage tressé en cuivre étamé Beldfoil® (couverture à 100 %) + (couverture à 65 %), fil de drain en cuivre étamé toronné 22 AWG, gaine LSZH, CPR Eca

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'instrumentation et d'ordinateur. Pour les applications de transmissions EIA RS-485

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	1	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.82 mm (0.032 in)	2.40 mm (0.0945 in)	White & Orange, Orange & White, Blue & White
Conductor(s)	PE - Polyethylene		1.57 mm (0.0618 in)

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.0 mm (0.039 in)	7.6 mm (0.30 in)

Diamètre total du câble (nominal)	7,60 mm (0,299 po)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	48.2 Ohm/km (14.7 Ohm/1000ft)	36.1 pF/m (11.0 pF/ft)	68.6 pF/m (20.9 pF/ft)	120 Ohm	78%	2.7 Amps per Conductor
Conductor(s)						2.7 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv	9,2 Ohm/km (2,8 Ohm/1000 pieds)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.68 dB/100m

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
38 mm (1.5 in)	76 mm (3.0 in)

Tension de traction maximum	290 N (65 lbf)
Poids câble en vrac	64 kg/km (43 lb/1000 pi)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Eca, intérieur, non halogéné, résistance à la lumière du soleil, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-24
Conformité CPR	CPR Euroclass : Eca
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	DMX-512
