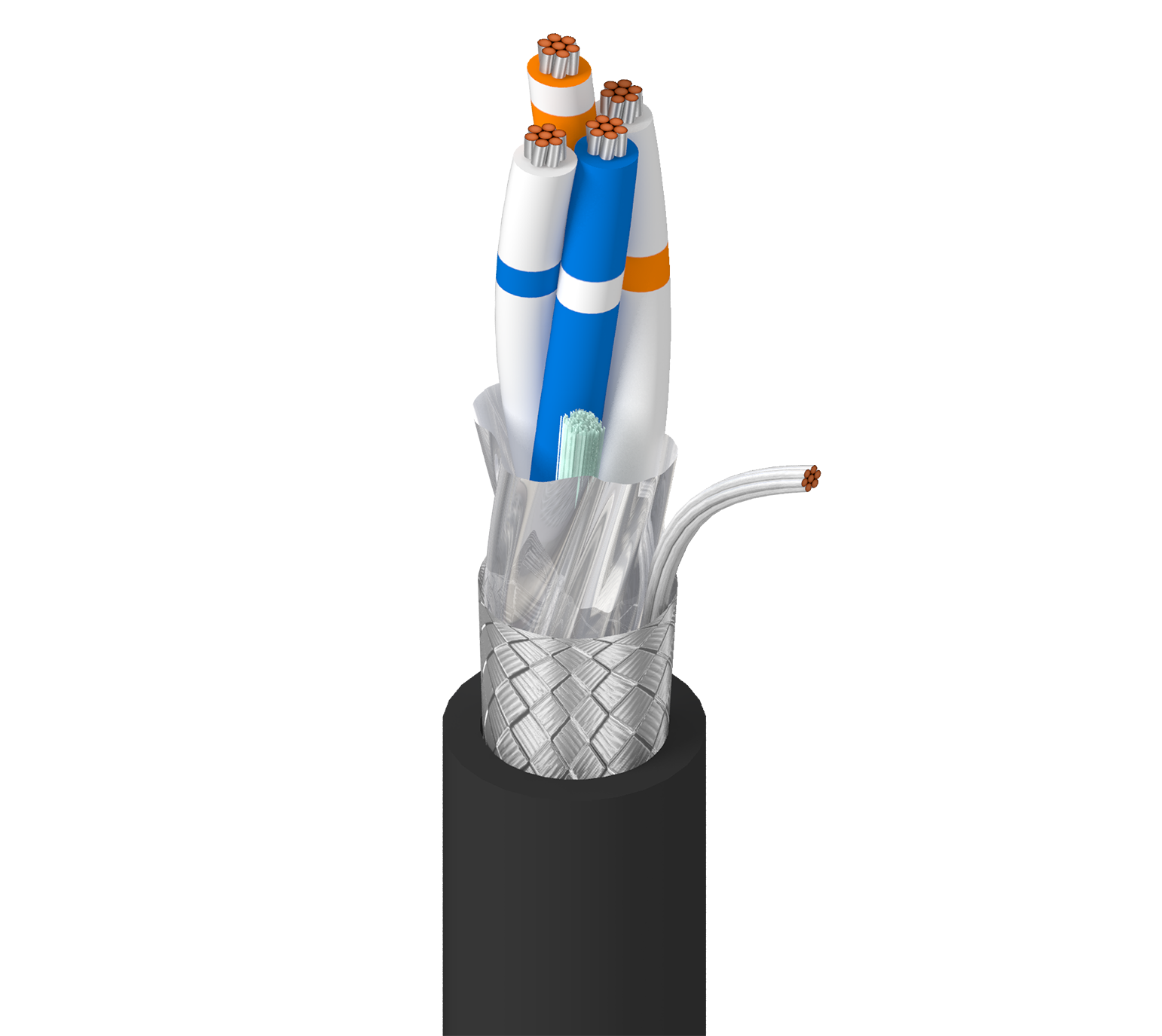

Numéro de produit: 3107Z

RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG

MarineTuff RS-485, 2 paires 22 AWG (7 x 30) en cuivre étamé, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure LSZH-TS, CMG, PLTC, ABS (21-2090759-PDA-DUP)

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3107Z
  • 3107Z
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset) 0.100 in (2.54 mm) 0.444 in (11.3 mm)

Diamètre total du câble (nominal)

11,3 mm (0,444) po

Électricité

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 120 Ohm 78%

Haute fréquence (nominale/typique)

Element
Pair(s)

Voltage

UL Voltage Rating
300 V (CMG, PLTC)

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.4 in (110 mm) 4.4 in (110 mm)

Tension de traction maximum

37 kg (82 livres)

Poids câble en vrac

110 lb/1 000 pi (160 kg/km)

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.312 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.312 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
3107Z 0105000 Noir 612825141723 C N
