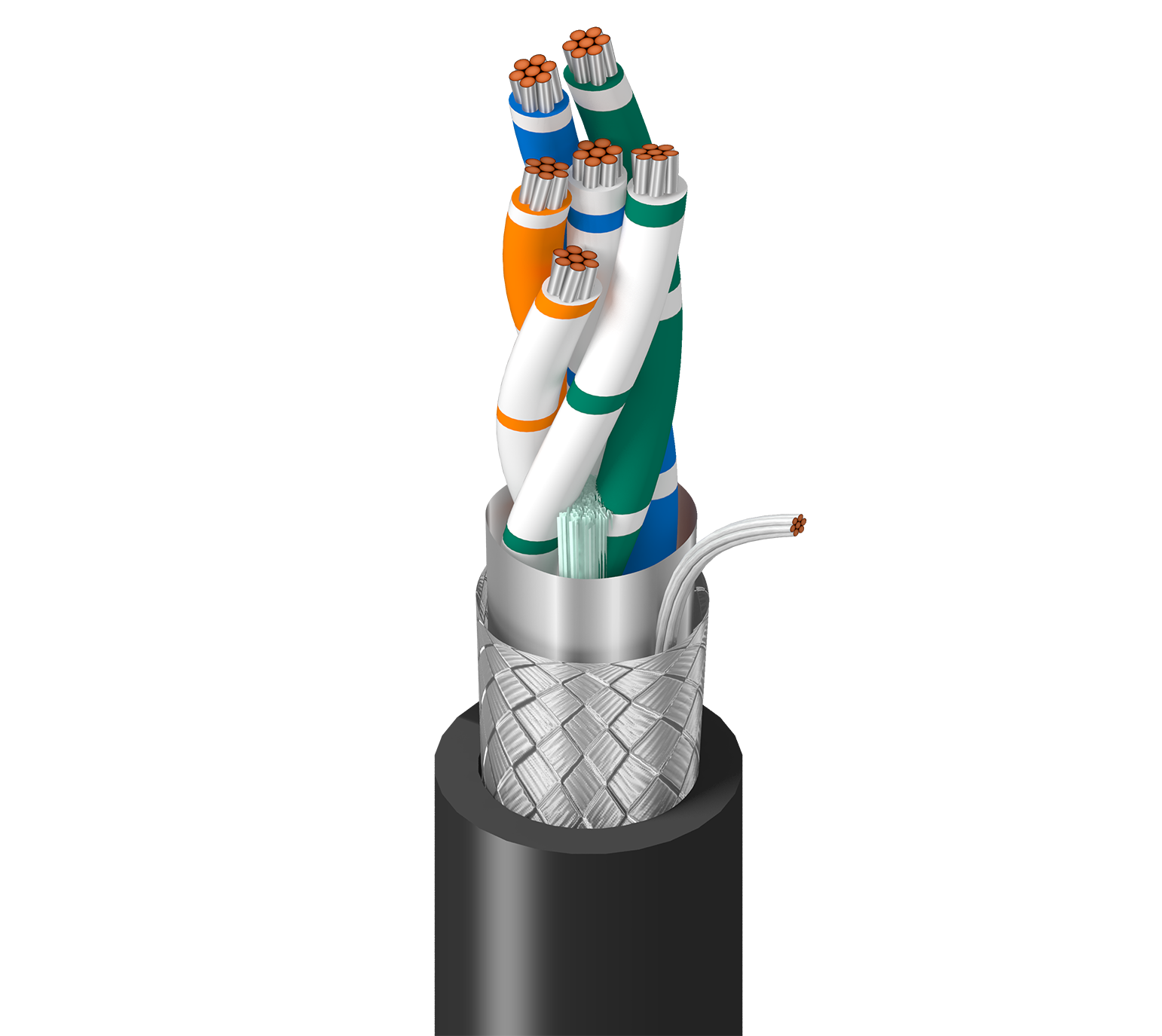

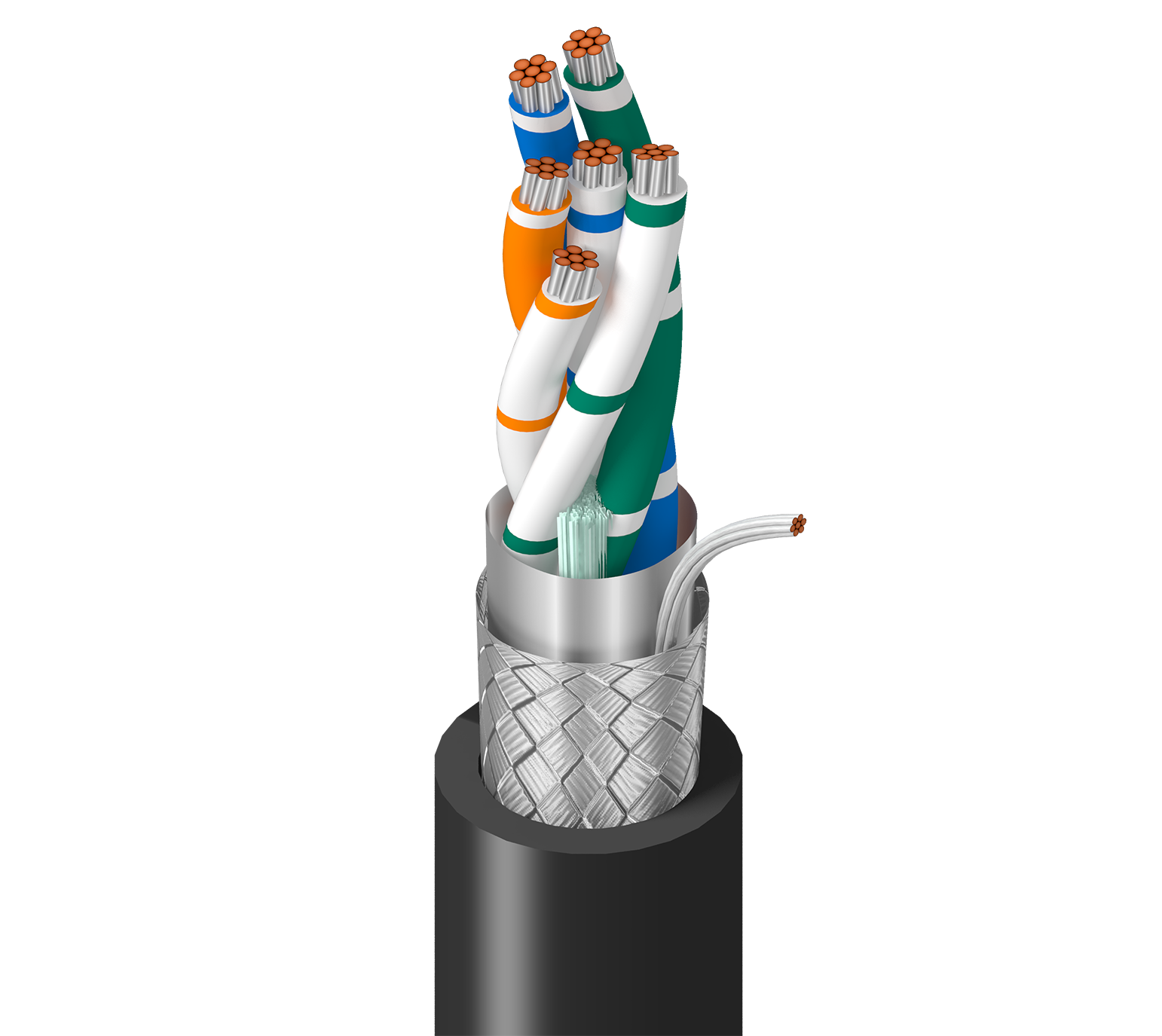

Numéro de produit: 3108A

RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Kkt, CM, PLTC, résistant à l'huile

RS-485, 3 paires 22AWG (7x30) en cuivre étamé, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure en PVC, CM, PLTC et résistant à l'huile

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3108A
  • 3108A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) 0.075 in (1.9 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.374 in (9.50 mm)

Diamètre total du câble (nominal)

9,50 mm (0,374) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 0.225 µH/ft (0.738 µH/m) 78% 4.2 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,576 Ohm/1000 pieds (11,73 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
4.488 in (114.0 mm) 4.488 in (114.0 mm)

Tension de traction maximum

41 kg (90 livres)

Poids câble en vrac

63 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge UL, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, article 800, CM, PLTC

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Résistance aux hydrocarbures : conforme à la norme UL1277 Oil Res II, table 10.17. Pour la version à gaine CPE, commander la référence YR45287.

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3108A 0101000 Noir Bobine 1,000 pi 612825141730 C
3108A 0102000 Noir Bobine 2,000 pi 612825141747 C
3108A 0105000 Noir Bobine 5,000 pi 612825141754
