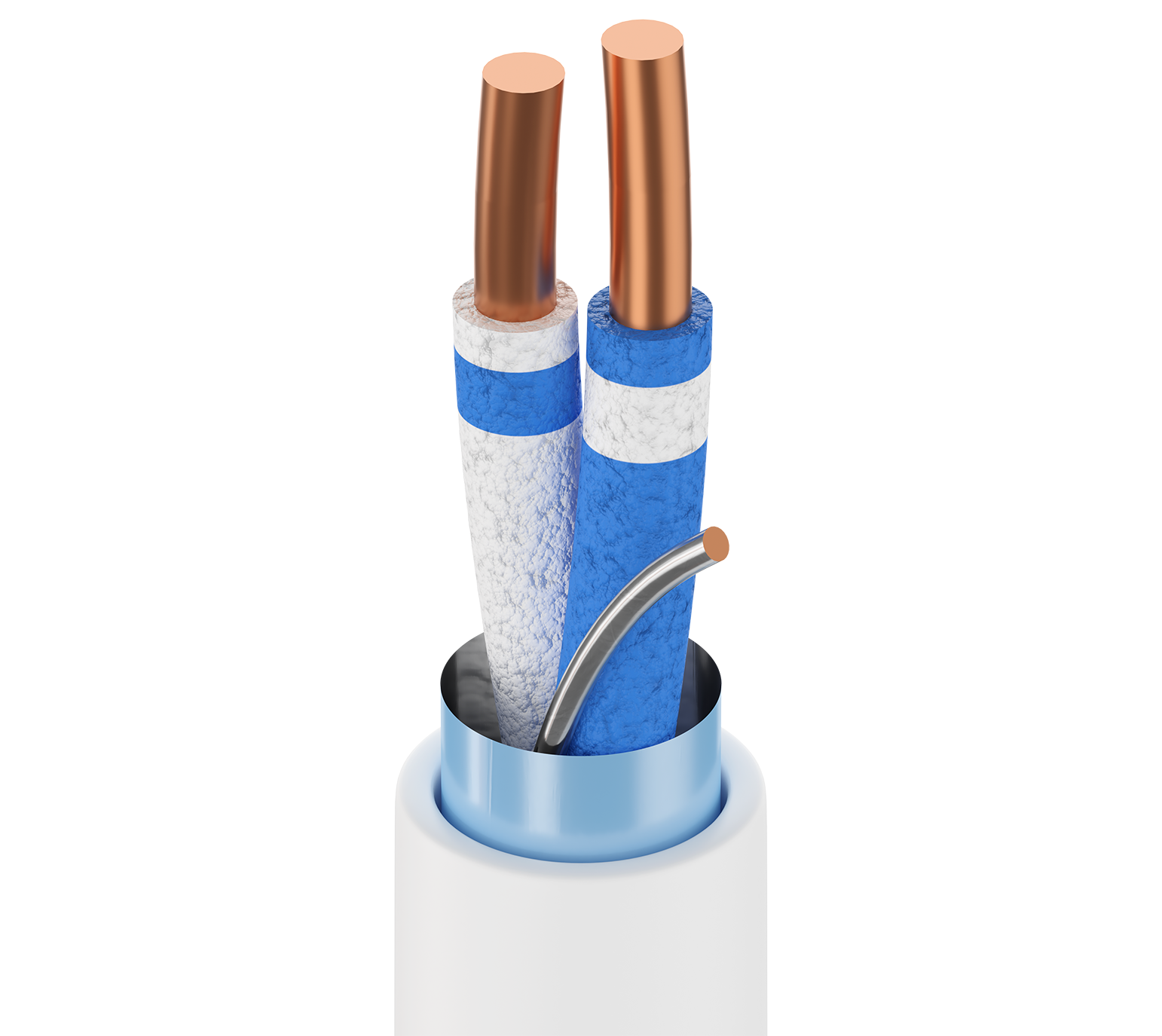

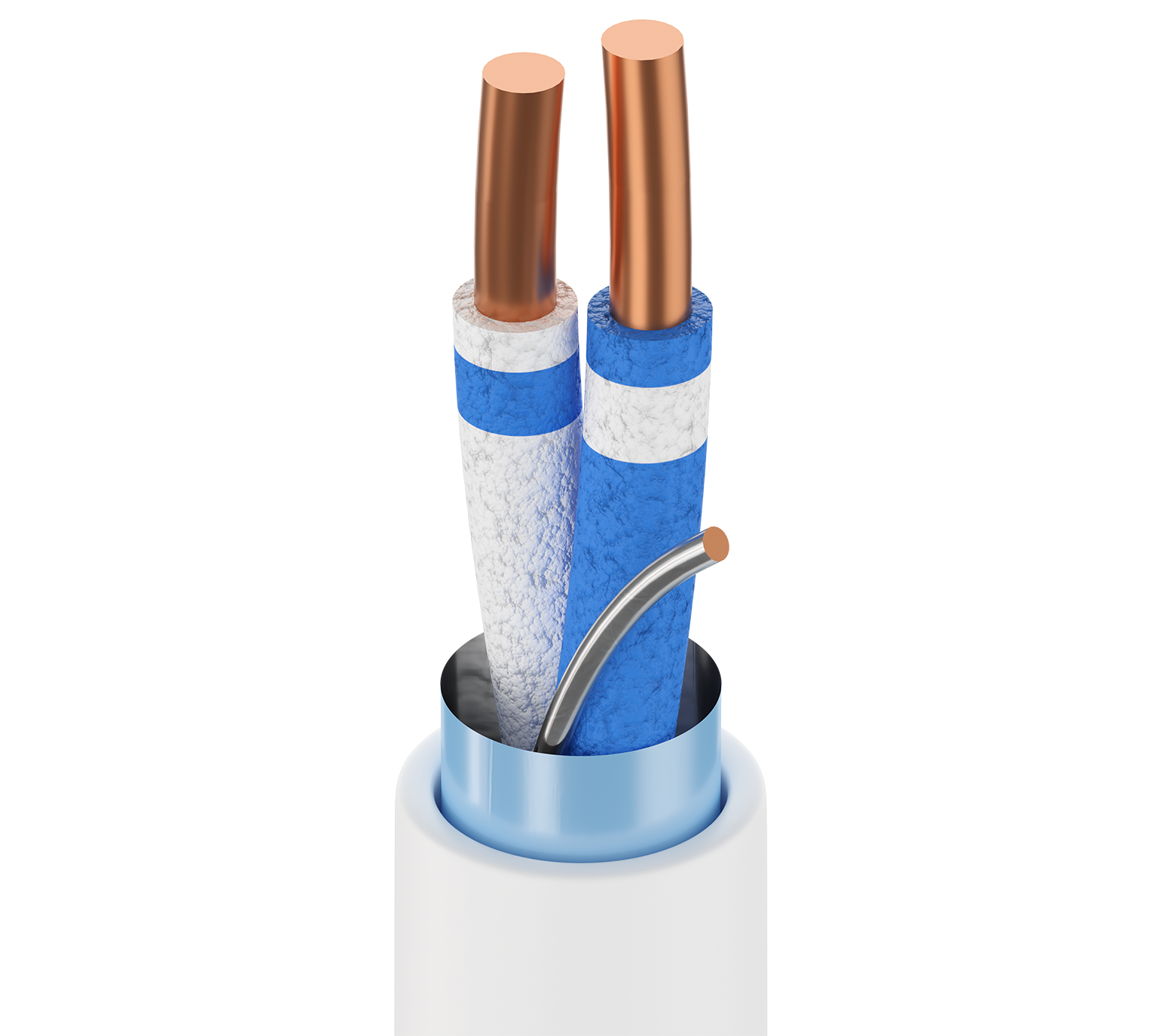

Numéro de produit: 7703NH

LonWorks, 1PR #22 Sol BC, PO ins, OS, LSNH Jkt, 300 V, CC

LonWorks, 1 paire de fils en cuivre nu AWG 22 - Solide, isolation en polyoléfine (PO, PE, PP), blindage Beldfoil®, gaine LSZH/FRNC, 300 V, CPR DCca

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7703NH
  • 7703NH
1 de 1

Spécifications

Expand All

Applications recommandées

LonWorks, instrumentation, faible capacité

Conducteur

Size Stranding Material
22 AWG Solid BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.55 mm (0.0610 in) White/Blue & Blue/White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Notes du tableau du blindage extérieur

avec aluminium à l'intérieur

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 4.6 mm (0.18 in)

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Max. Current
55 Ohm/km 40 pF/m (12 pF/ft) 80 pF/m (24 pF/ft) 100 Ohm 2.5 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv

34 Ohm/km (10 Ohm/1000 pieds)

Haute fréquence (nominale/typique)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
0.772 MHz 1.8
1 MHz 2
4 MHz 3.6
10 MHz 5.5
16 MHz 7
20 MHz 7.8

Voltage

Voltage Rating
300 V

Température

Operating
-15°C To +80°C

Rayon de courbure

Installation Min.
80 mm

Tension de traction maximum

50 N (11 lbf)

Poids câble en vrac

26.6 kg/km

Environnement compatible

Intérieur - Euroclass Dca

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-24

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1 ; Classe CPR UKCA : Dca-s1,d1,a1

Normes européennes sans halogène

IEC 62821-1 Conformité sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
7703NH.00C100 Blanc Bobine 100 m 8719605013477
7703NH.00305 Blanc Bobine 305 m 8719605013453
7703NH.K0305 Blanc Bobine 305 m 8719605013484
7703NH 009305M Blanc Bobine 305 m
7703NH.00500 Blanc Bobine 500 m 8719605013460
7703NH 009500M Blanc Bobine 500 m
