Numéro de produit: 773105T

RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, LSZH Jkt, BBA, LSZH Jkt, CMG, PLTC, Sun Res

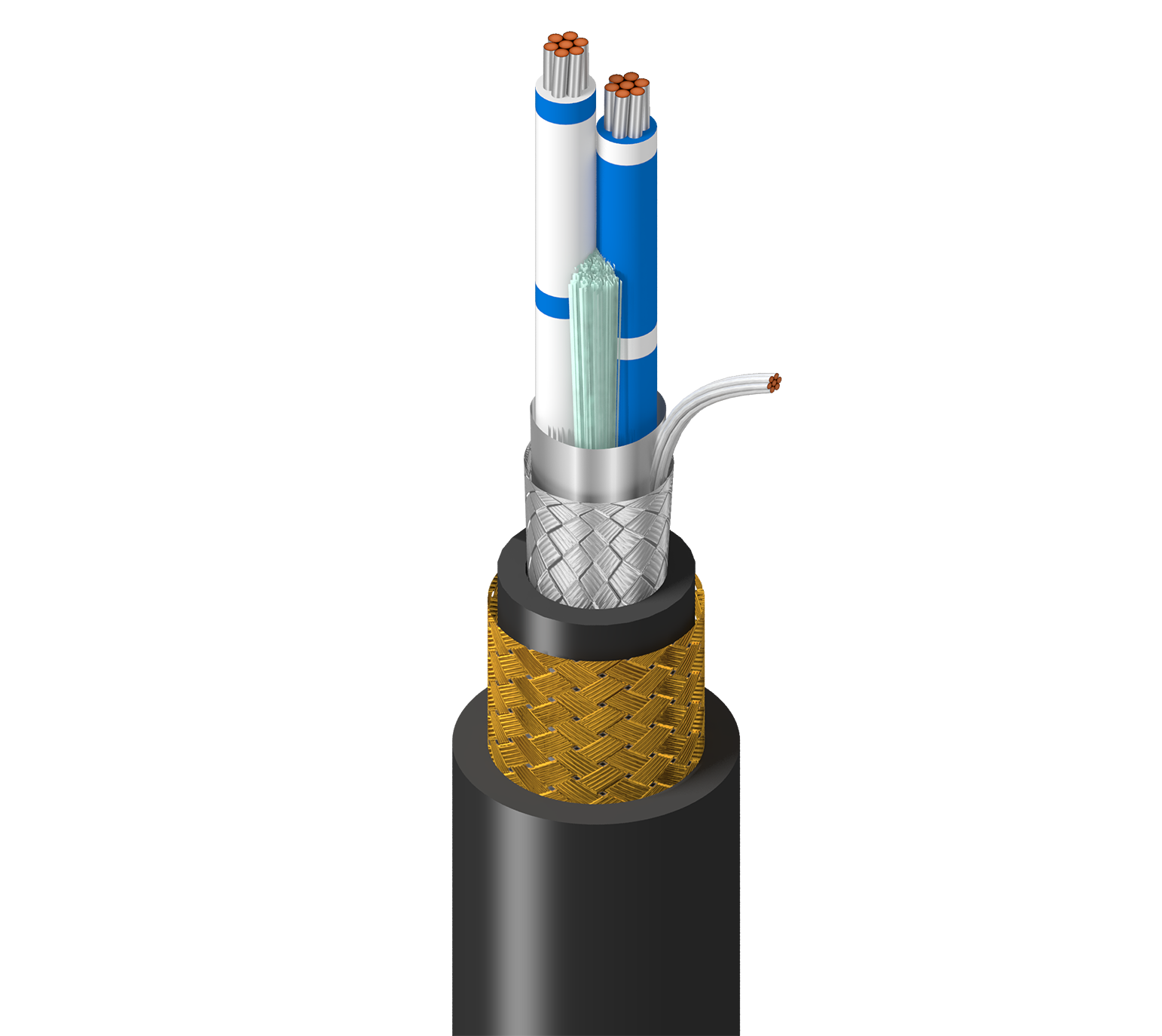

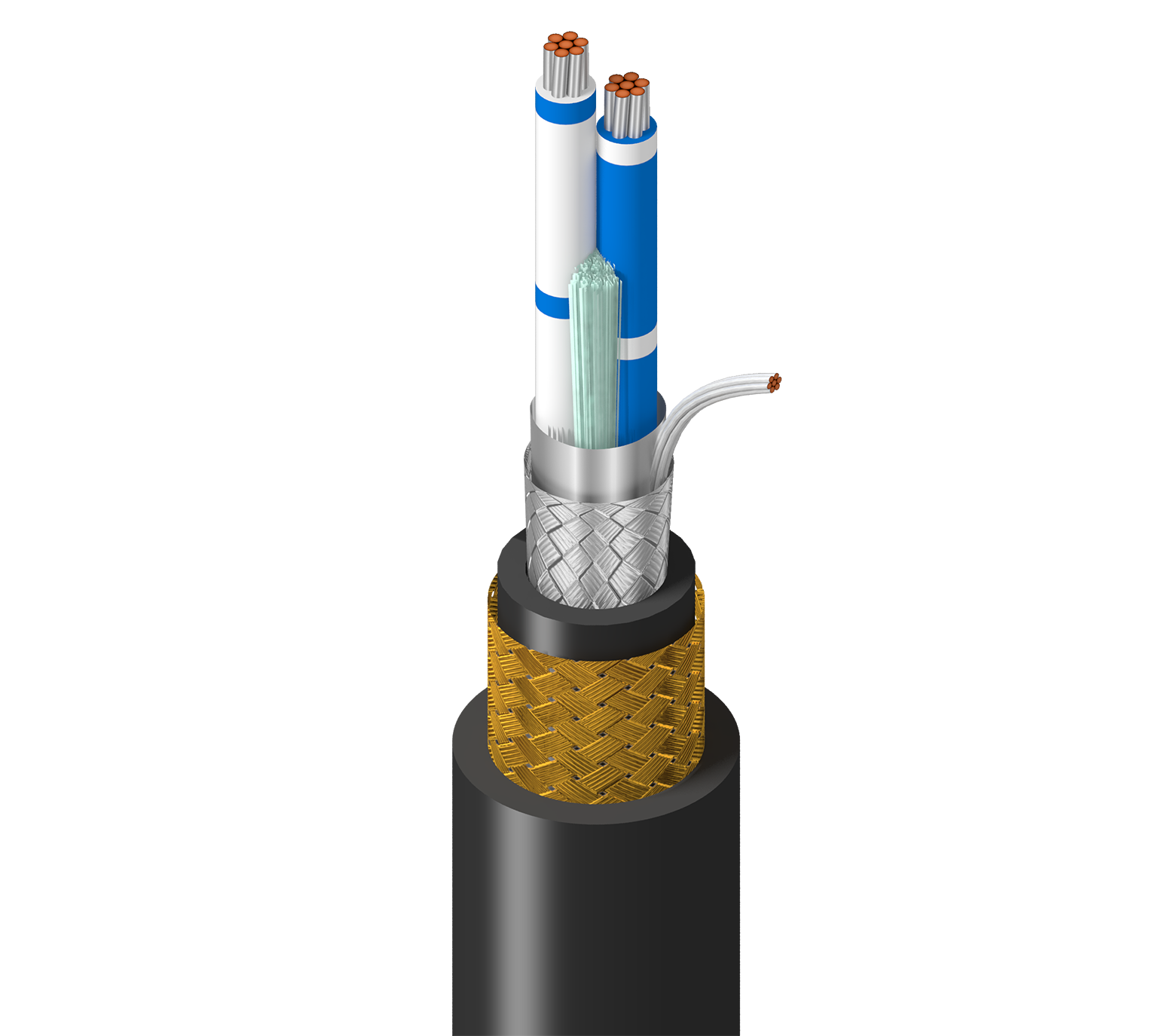

RS-485, 120 Ohm, 1 paire 22AWG (7x30) d'isolant en cuivre étamé Datalene®, feuille globale + tresse en cuivre étamé à 65 %, gaine LSZH, armure tressée en bronze, gaine LSZH, CMG, PLTC, SUN RES

  • Disponibilité:
    Mondial
  • Statut:
    Actif
773105T
  • 773105T
1 de 1

Spécifications

Expand All

Applications recommandées

Embarqué, environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) White/Blue Stripe & Blue/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine intérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.450 in (11.4 mm)

Armure

Armor Type & Material
BBA - Bronze Braid Armor

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.050 in (1.3 mm) 0.605 in (15.4 mm)

Diamètre total du câble (nominal)

15,4 mm (0,605) po

Électricité

Element Max. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 14.7 Ohm/km 120 Ohm 78%

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 1 0.5

Voltage

UL Voltage Rating
300 V (CMG, PLTC)

Température

UL Temperature Operating
60°C -20°C to +60°C

Tension de traction maximum

27 kg (60 livres)

Poids câble en vrac

223 lb/1000 pi (332 kg/km)

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

Charge UL 1685 UL

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.312 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.312 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
773105T 0105000 Noir 612825188780
