Numéro de produit: 773107T

RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, Brnz Brd Armor, LSZH Jkt, CMG

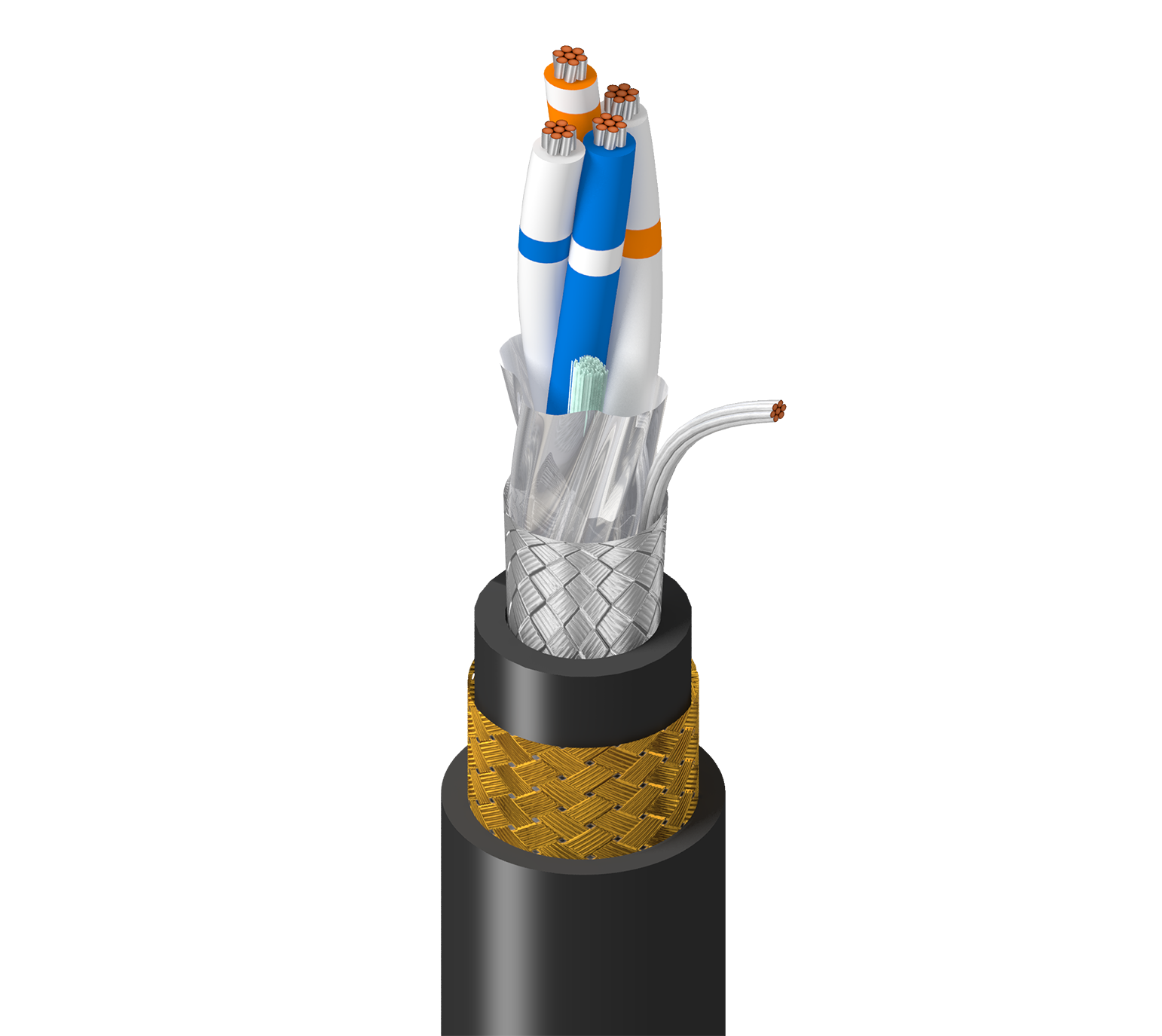

RS-485, 2 paires de câbles en cuivre étamé 22 AWG (7 x 30), isolation PE, blindage Beldfoil® + tresse en cuivre étamé (65 %), gaine intérieure LSZH, armure tressée en bronze, gaine extérieure LSZH, CMG, PLTC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
773107T
  • 773107T
1 de 1

Spécifications

Expand All

Applications recommandées

Embarqué, environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine intérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Armure

Armor Type & Material
BBA - Bronze Braid Armor

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.050 in (1.3 mm) 0.649 in (16.5 mm)

Diamètre total du câble (nominal)

16,5 mm (0,649) po

Électricité

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 120 Ohm 78%

Haute fréquence (nominale/typique)

Element
Pair(s)

Voltage

UL Voltage Rating
300 V (CMG, PLTC)

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Mise à jour et révision

Numéro de révision : 0.139 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.139 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
773107T 0105000 Noir 612825188797
